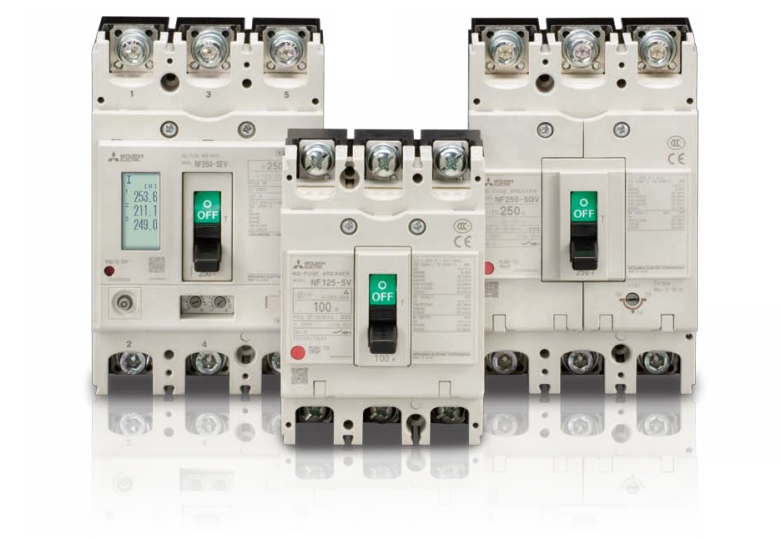

Mitsubishi MOLDED CASE CIRCUIT BREAKER(MCCB) สวิทซ์ตัดตอนอัตโนมัติ เอ็มซีซีบี เซอร์กิตเบรคเกอร์แบบห่อหุ้มมิดชิด (MCCB) จะเปิดและปิดวงจรแรงดันไฟฟ้าต่ำ และตัดกระแสไฟฟ้าเกิน (กระแสไฟฟ้าโอเวอร์โหลดหรือกระแสไฟฟ้าลัดวงจร) เพื่อป้องกันสายไฟ/ตัวนำของวงจรโดยอัตโนมัติ

Low Voltage Circuit Breakers
Low Voltage Circuit Breaker is used for protection and open/close of electric circuit of low voltage circuit (1000VAC or less, 1500VDC or less).

Trip
MCCB will trip when overload or short-circuit occurred.

Automatic Tripping Devices
There are 3 types of Thermal-Magnetic Type, Hydraulic-Magnetic Type and Electronic Type.

Thermal-Magnetic Type

Trip with the power of bimetal and electromagnet.

1. An overcurrent heats and warps the bimetal to trip by rotate the trip bar.
2. If the overcurrent is excessive, movable core rotates clockwise and the armature is attracted and to trip by rotate the trip bar.

Hydraulic-Magnetic Type

Trip with the power of electromagnet.

1. At an overcurrent flow, the magnetic force of the coil overcomes the spring, the core closes to the pole piece, attracts the armature, and actuates the trip bar. The delay is obtained by the viscosity of silicon oil.
2. If the overcurrent is excessive, the armature is instantly attracted, without the influence of the moving core.

Principle of Electronic Trip Relay Operation

Trip with the calculation of electronic circuit.

1. The current flowing in each phase is detected by a current transformer (CT). Each phase of the transformed current undergoes full-phase rectification in the rectifier circuit. After rectification, each of the currents are converted by a peak-conversion and an effective-value conversion circuit.
2. When over current or short circuit current flows, each time-delay circuit generates a time delay corresponding to the largest phase. The trigger circuit outputs a trigger signal. The trip coil is excited, operating the switching mechanism to trip.

Connection
Various connection methods such as Front connection type, Rear connection type, Plug-in type, etc. are available.
You can order according to your needs.
