ABB RCBO Type AC รุ่น DSE201, DS201, DS203NC เบรกเกอร์ที่รวมการป้องกันไฟรั่วหรือไฟดูดเข้ากับการป้องกันกระแสไฟฟ้าเกินและไฟฟ้าลัดวงจรไว้ในอุปกรณ์ตัวเดียว

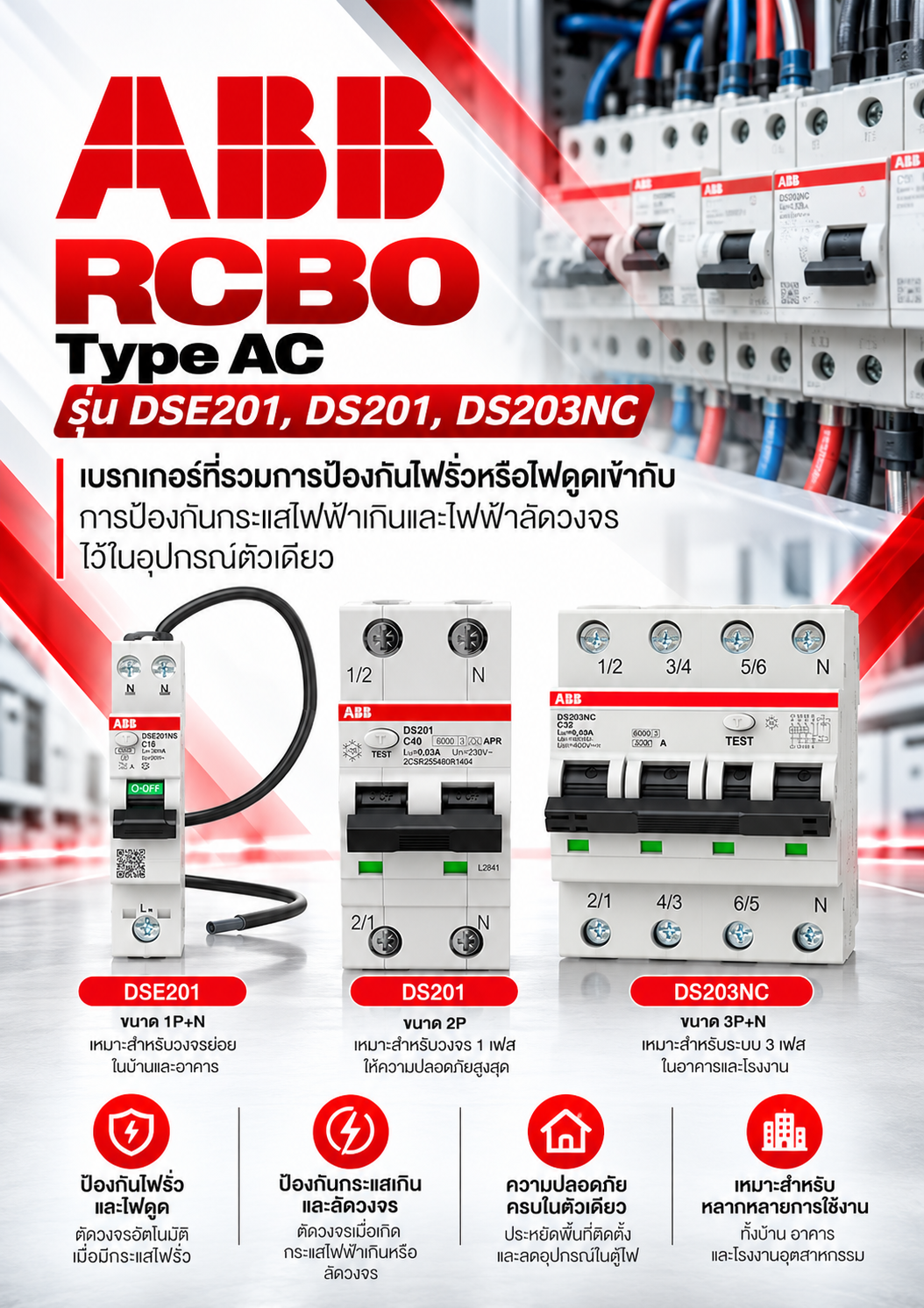

ABB RCBO Type AC รุ่น DSE201, DS201 และ DS203NC
ABB RCBO Type AC เป็นอุปกรณ์ป้องกันไฟฟ้าที่รวมความสามารถของเบรกเกอร์ป้องกันกระแสเกิน (MCB) และอุปกรณ์ป้องกันไฟรั่วไฟดูด (RCCB) ไว้ในตัวเดียว ช่วยป้องกันกระแสไฟฟ้าเกิน ไฟฟ้าลัดวงจร และกระแสไฟรั่วตามคุณสมบัติของอุปกรณ์
ABB มีรุ่นที่เกี่ยวข้อง ได้แก่ DSE201, DS201 และ DS203NC แต่ทั้งสามรุ่นมีความแตกต่างด้านโครงสร้าง ระบบการทำงาน และจำนวนขั้ว จึงต้องเลือกให้ตรงกับระบบไฟฟ้าและวิธีติดตั้งจริง
1. หน้าที่หลักของ RCBO
ป้องกันไฟรั่วและไฟดูด
ตรวจจับกระแสไฟฟ้าที่ไหลไปและกลับไม่สมดุล แล้วตัดวงจรเมื่อกระแสไฟรั่วถึงเงื่อนไขที่กำหนด ช่วยลดความเสี่ยงจากไฟดูด
ป้องกันกระแสไฟฟ้าเกิน
ตัดวงจรเมื่อมีการใช้กระแสเกินพิกัดต่อเนื่อง ซึ่งอาจทำให้สายไฟร้อนและเกิดความเสียหาย
ป้องกันไฟฟ้าลัดวงจร
ตัดกระแสเมื่อเกิดการลัดวงจร เพื่อช่วยลดความเสียหายต่อสายไฟและอุปกรณ์ไฟฟ้า
2. รายละเอียดและความแตกต่างของแต่ละรุ่น
ABB DSE201 — RCBO ระบบอิเล็กทรอนิกส์
-
แบบ 1P+N สำหรับวงจรเฟสเดียว
-
ตัวเครื่องขนาดกะทัดรัด มีสาย Neutral และสาย Functional Earth ตามรูปแบบของรุ่น
-
ป้องกันกระแสเกิน ไฟฟ้าลัดวงจร และกระแสไฟรั่ว
-
ความสามารถในการป้องกันเมื่อ Neutral ขาดขึ้นอยู่กับการต่อสาย Functional Earth สีขาวตามคู่มือ
-
รุ่น DSE201 มีพิกัดตัดกระแสลัดวงจร 6 kA ในกลุ่มผลิตภัณฑ์ที่ระบุโดย ABB
ABB+1
เหมาะกับงานที่ต้องการอุปกรณ์ขนาดกะทัดรัดและรองรับวิธีติดตั้งตามที่ผู้ผลิตกำหนด
ABB DS201 — RCBO ระบบแม่เหล็กไฟฟ้า
-
แบบ 1P+N สำหรับวงจรเฟสเดียว
-
ใช้ระบบตรวจจับแบบ Electromechanical ซึ่งไม่ต้องพึ่งวงจรอิเล็กทรอนิกส์ในการตรวจจับกระแสไฟรั่ว
-
ป้องกันกระแสเกิน ไฟฟ้าลัดวงจร และกระแสไฟรั่ว
-
มีปุ่ม Test สำหรับทดสอบการทำงาน และมีรุ่นย่อยหลายพิกัด
-
ข้อมูลผลิตภัณฑ์ ABB ระบุค่าทนกระแสลัดวงจรได้หลายระดับ เช่น 4.5, 6 และ 10 kA ขึ้นอยู่กับรุ่นย่อย
ABB+1
เหมาะกับวงจรไฟฟ้าเฟสเดียวที่ต้องการ RCBO แบบ Electromechanical โดยเลือกสเปกตามจุดติดตั้ง
ABB DS203NC — RCBO สำหรับระบบ 3 เฟส
-
โดยทั่วไปเป็นแบบ 3P+N สำหรับระบบไฟฟ้า 3 เฟสพร้อม Neutral
-
ป้องกันกระแสเกิน ไฟฟ้าลัดวงจร และกระแสไฟรั่ว
-
ใช้ระบบตรวจจับแบบ Electromechanical
-
กลุ่มผลิตภัณฑ์ที่ระบุมีพิกัดตัดกระแสลัดวงจร 6 kA และพิกัดกระแสหลายขนาดตามรุ่นย่อย
ABB+1
ข้อสำคัญ: DS203NC ไม่ใช่ตัวเลือกมาตรฐานสำหรับวงจร 1 เฟส ควรเลือก DS201 หรือ DSE201 สำหรับงาน 1 เฟส เว้นแต่มีแบบติดตั้งที่ผู้ผลิตรับรองโดยเฉพาะ
3. ตารางเปรียบเทียบ
| คุณสมบัติ | DSE201 | DS201 | DS203NC |
|---|---|---|---|
| ระบบไฟฟ้าหลัก | 1 เฟส | 1 เฟส | 3 เฟส |
| จำนวนขั้ว | 1P+N | 1P+N | 3P+N |
| ระบบตรวจจับ | อิเล็กทรอนิกส์ | แม่เหล็กไฟฟ้า | แม่เหล็กไฟฟ้า |
| ป้องกันไฟรั่ว | มี | มี | มี |
| ป้องกันกระแสเกิน/ลัดวงจร | มี | มี | มี |
| จุดเด่น | ตัวเครื่องกะทัดรัด | ระบบ Electromechanical | รองรับวงจร 3 เฟส |
| เหมาะกับงาน | วงจร 1 เฟส | วงจร 1 เฟส | วงจร 3 เฟส |
ข้อมูลข้างต้นเป็นภาพรวมของตระกูลผลิตภัณฑ์ สเปกจริง เช่น กระแสพิกัด ค่า mA และกำลังตัดกระแสลัดวงจร ต้องตรวจสอบรหัสรุ่นเต็มก่อนสั่งซื้อ
4. ข้อดีของ ABB RCBO Type AC
เพิ่มความปลอดภัยให้ระบบไฟฟ้า
รวมการป้องกันไฟรั่วไฟดูด กระแสเกิน และไฟฟ้าลัดวงจรไว้ในอุปกรณ์เดียว
ประหยัดพื้นที่ติดตั้ง
โดยเฉพาะ DSE201 ซึ่งเป็นรุ่นกะทัดรัด เหมาะกับตู้ไฟที่ต้องควบคุมพื้นที่ติดตั้ง
สะดวกต่อการตรวจสอบ
รุ่นที่มีปุ่ม Test หรือสัญลักษณ์แสดงสถานะช่วยให้ตรวจสอบการทำงานและวิเคราะห์ปัญหาได้ง่ายขึ้น
มีตัวเลือกหลายรูปแบบ
เลือกได้ตามจำนวนเฟส ระบบตรวจจับ พิกัดกระแส และความสามารถในการตัดกระแสลัดวงจร
5. ข้อควรพิจารณาก่อนเลือกซื้อ
-
Type AC ตรวจจับกระแสไฟรั่วชนิด AC รูปคลื่นไซน์ ไม่ใช่ทุกประเภทของกระแสไฟรั่วจากอุปกรณ์อิเล็กทรอนิกส์หรืออินเวอร์เตอร์ หากโหลดต้องการ Type A หรือชนิดอื่น ต้องเลือกให้ตรงกับข้อกำหนดของอุปกรณ์และมาตรฐานติดตั้ง
-
30 mA เป็นค่าความไวที่นิยมใช้เพื่อการป้องกันเพิ่มเติมต่อบุคคล แต่ไม่สามารถรับประกันว่าจะป้องกันไฟดูดได้ทุกสถานการณ์
-
ตรวจสอบกระแสพิกัด เช่น 10A, 16A, 20A หรือ 32A รวมถึงขนาดสายไฟและกำลังตัดกระแสลัดวงจรให้เหมาะสม
-
ติดตั้งและทดสอบโดยช่างไฟฟ้าที่มีความชำนาญ โดยเฉพาะ DSE201 ที่ต้องเดินสาย Functional Earth ตามคู่มือเมื่อใช้ฟังก์ชันป้องกันกรณี Neutral ขาด
เอกสารอ้างอิง: ABB Thailand – RCBO, ABB DSE201 และ ABB DS201
สรุป: สำหรับระบบไฟฟ้า 1 เฟส ให้พิจารณา DSE201 หรือ DS201 เป็นหลัก โดยเลือก DSE201 หากต้องการรูปแบบอิเล็กทรอนิกส์ที่กะทัดรัด และเลือก DS201 หากต้องการระบบ Electromechanical ส่วน DS203NC เหมาะกับระบบ 3 เฟส มากกว่า ทั้งนี้ต้องเลือกพิกัดให้ตรงกับวงจรและโหลดจริง
