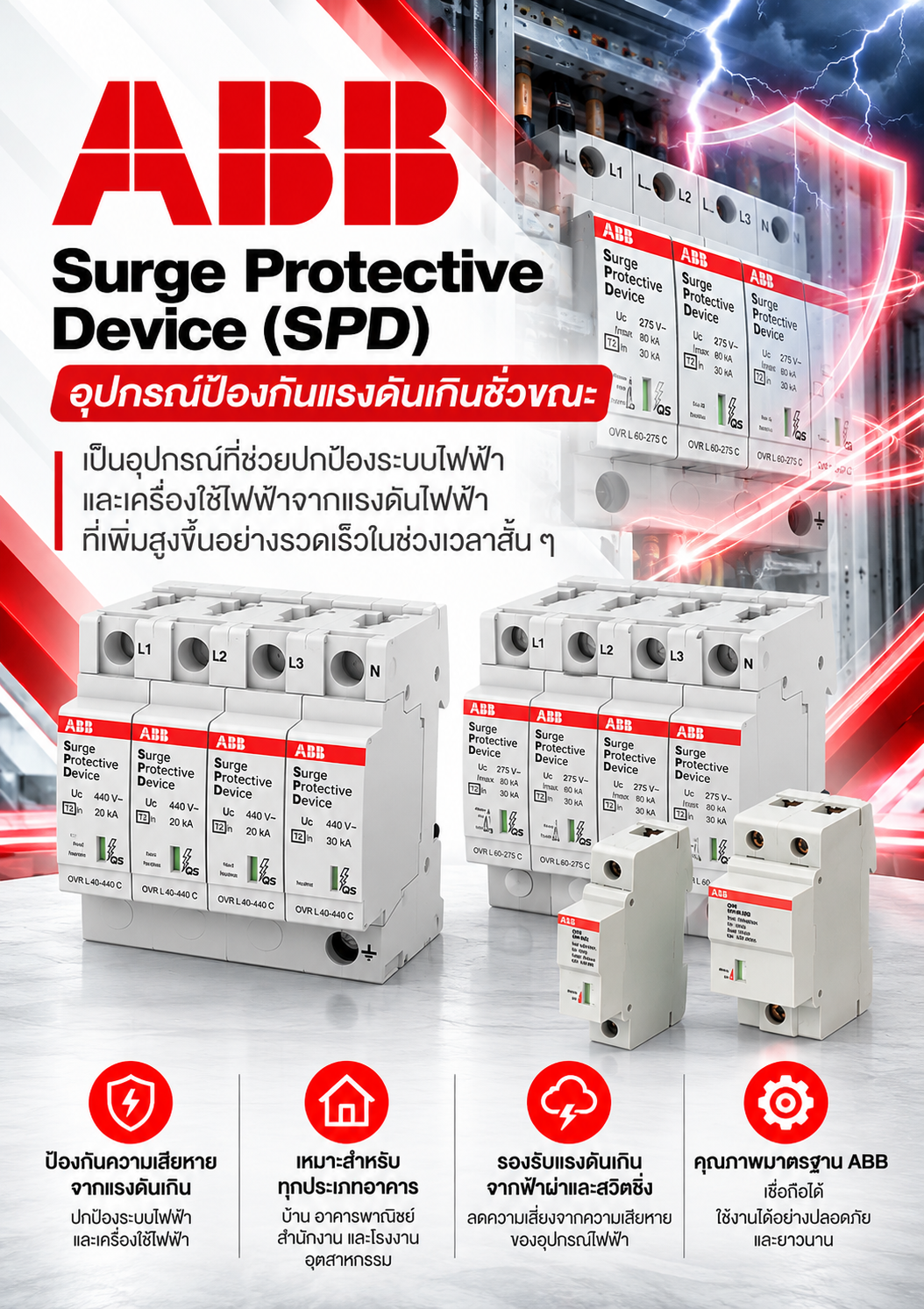

ABB Surge Protective Device (SPD) อุปกรณ์ป้องกันแรงดันเกินชั่วขณะ เป็นอุปกรณ์ที่ช่วยปกป้องระบบไฟฟ้าและเครื่องใช้ไฟฟ้าจากแรงดันไฟฟ้าที่เพิ่มสูงขึ้นอย่างรวดเร็วในช่วงเวลาสั้น ๆ
ABB Surge Protective Device (SPD) อุปกรณ์ป้องกันแรงดันเกินชั่วขณะ
ABB Surge Protective Device (SPD) หรืออุปกรณ์ป้องกันแรงดันเกินชั่วขณะ เป็นอุปกรณ์ที่ช่วยปกป้องระบบไฟฟ้าและเครื่องใช้ไฟฟ้าจากแรงดันไฟฟ้าที่เพิ่มสูงขึ้นอย่างรวดเร็วในช่วงเวลาสั้น ๆ เช่น แรงดันกระชากจากฟ้าผ่า หรือการสวิตชิ่งของอุปกรณ์ไฟฟ้าในระบบ
ABB มีผลิตภัณฑ์ SPD ในตระกูล OVR ซึ่งออกแบบมาเพื่อใช้งานกับตู้จ่ายไฟฟ้าในบ้าน อาคารสำนักงาน โรงงานอุตสาหกรรม และระบบพลังงานแสงอาทิตย์ โดยมีรุ่นให้เลือกตามระดับการป้องกันและลักษณะของระบบไฟฟ้า
1. SPD ทำหน้าที่อะไร?
เมื่อเกิดฟ้าผ่าหรือแรงดันไฟฟ้ากระชาก แรงดันที่สูงผิดปกติอาจส่งผ่านสายไฟไปยังอุปกรณ์ไฟฟ้า ทำให้วงจรอิเล็กทรอนิกส์เสียหาย ฉนวนเสื่อมสภาพ หรืออุปกรณ์หยุดทำงาน
SPD จะทำหน้าที่หลักดังนี้
1. จำกัดแรงดันเกินชั่วขณะ
ช่วยจำกัดแรงดันกระชากไม่ให้สูงเกินระดับที่เหมาะสมกับความทนทานของอุปกรณ์ปลายทาง
2. ระบายกระแสเซิร์จ
นำกระแสกระชากไปตามเส้นทางป้องกันที่ออกแบบไว้ เช่น ระบบสายดิน เพื่อลดผลกระทบต่อระบบไฟฟ้า
3. แสดงสถานะการทำงาน
SPD บางรุ่นมีหน้าต่างแสดงสถานะ เพื่อช่วยให้ผู้ดูแลตรวจสอบได้ว่าอุปกรณ์ยังพร้อมป้องกันหรือถึงเวลาต้องเปลี่ยนแล้ว
หลักการทำงานและคุณสมบัติจริงขึ้นอยู่กับรุ่นของ SPD ที่เลือกใช้
2. ABB SPD มีกี่ประเภท?
Type 1 (Class I)
ออกแบบสำหรับติดตั้งบริเวณทางเข้าระบบไฟฟ้าหลัก เหมาะกับอาคารที่มีระบบป้องกันฟ้าผ่าภายนอก หรือมีความเสี่ยงต่อกระแสฟ้าผ่าสูง
ตำแหน่งติดตั้งที่พบบ่อย: ตู้เมนไฟฟ้า MDB
Type 2 (Class II)
ใช้ป้องกันแรงดันเกินจากฟ้าผ่าโดยอ้อมและการสวิตชิ่งในระบบไฟฟ้า เป็นประเภทที่นิยมใช้ในตู้จ่ายไฟของบ้าน อาคารสำนักงาน และโรงงาน
ตำแหน่งติดตั้งที่พบบ่อย: MDB, DB และ Consumer Unit
Type 3 (Class III)
ใช้เสริมการป้องกันสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีความไวต่อแรงดันเกิน โดยติดตั้งใกล้กับโหลดหรืออุปกรณ์ที่ต้องการปกป้องเป็นพิเศษ
ตัวอย่าง: คอมพิวเตอร์ ระบบควบคุม และอุปกรณ์อิเล็กทรอนิกส์เฉพาะทาง
Type 1+2 (Class I+II)
รวมการป้องกันสองระดับไว้ในอุปกรณ์เดียว
เหมาะกับการติดตั้งที่ตู้เมนไฟฟ้าของอาคารที่ต้องการป้องกันทั้งกระแสอิมพัลส์จากฟ้าผ่าพลังงานสูงและแรงดันกระชากทั่วไป
การเลือกประเภทต้องพิจารณาระบบป้องกันฟ้าผ่าของอาคาร ความเสี่ยงของพื้นที่ ระบบสายดิน และข้อกำหนดการติดตั้ง โดย Type 1+2 สามารถช่วยรวมการป้องกันหลายระดับไว้ในอุปกรณ์เดียวได้
3. คุณสมบัติเด่นของ ABB SPD ตระกูล OVR
| คุณสมบัติ | รายละเอียดและประโยชน์ |
|---|---|
| End-of-life Indicator | แสดงสถานะด้วยแถบสี ช่วยตรวจสอบสภาพอุปกรณ์ได้ด้วยสายตา |
| Pluggable Cartridge | บางรุ่นถอดเปลี่ยนตลับป้องกันได้ สะดวกต่อการบำรุงรักษา |
| Remote Indication (TS) | บางรุ่นส่งสัญญาณสถานะไปยังระบบตรวจสอบระยะไกลได้ |
| Safety Reserve System (S) | บางรุ่นมีระบบสำรององค์ประกอบป้องกัน ช่วยให้มีการป้องกันต่อเนื่องในช่วงที่ระบบสำรองยังทำงานได้ |
| รองรับระบบไฟฟ้าหลายรูปแบบ | มีตัวเลือกสำหรับระบบ 1 เฟส 3 เฟส และระบบ DC สำหรับโซลาร์เซลล์ตามรุ่น |
หมายเหตุ: ฟังก์ชันต่าง ๆ ไม่ได้มีใน SPD ทุกรุ่น ควรตรวจสอบรหัสสินค้าและเอกสารทางเทคนิคก่อนเลือกซื้อ
4. ข้อดีของ ABB Surge Protective Device
1. ลดความเสี่ยงต่อความเสียหายของอุปกรณ์ไฟฟ้า
ช่วยลดผลกระทบจากแรงดันกระชากที่อาจทำให้แผงวงจรและอุปกรณ์อิเล็กทรอนิกส์เสียหาย
2. รองรับการป้องกันหลายระดับ
มีตัวเลือกตั้งแต่ Type 1, Type 2, Type 3 ไปจนถึง Type 1+2 สำหรับการใช้งานที่แตกต่างกัน
3. บำรุงรักษาสะดวก
รุ่นที่มีตลับถอดเปลี่ยนและตัวแสดงสถานะช่วยให้ตรวจสอบและดูแลรักษาได้ง่ายขึ้น
4. ใช้งานได้หลากหลาย
เหมาะสำหรับบ้าน อาคารสำนักงาน โรงงาน ตู้ควบคุมเครื่องจักร และระบบโซลาร์เซลล์ โดยต้องเลือกรุ่นให้ตรงกับลักษณะวงจร
5. มีผลิตภัณฑ์ตามมาตรฐานเฉพาะด้าน
ABB ระบุว่าผลิตภัณฑ์ SPD สำหรับระบบไฟฟ้าแรงดันต่ำได้รับการออกแบบตามมาตรฐาน IEC/EN 61643-11 โดยควรตรวจสอบการรับรองของรุ่นที่เลือกใช้งานอีกครั้ง
5. ตัวอย่างการใช้งาน SPD ในระบบไฟฟ้า
ตู้เมนไฟฟ้า MDB
พิจารณา Type 1 หรือ Type 1+2 ตามความเสี่ยงฟ้าผ่าและการออกแบบระบบ
บ้านพักอาศัยและอาคารสำนักงาน
พิจารณา Type 2 เพื่อช่วยป้องกันแรงดันกระชากที่เข้าสู่วงจรภายในอาคาร
โรงงานและตู้ควบคุมเครื่องจักร
ใช้ Type 2 และอาจเสริม Type 3 ใกล้กับอุปกรณ์ที่มีความไวต่อแรงดันเกิน
ระบบโซลาร์เซลล์
เลือก SPD สำหรับ DC โดยเฉพาะ เช่น ABB OVR PV และพิจารณาการป้องกันทั้งฝั่งแผงโซลาร์เซลล์และฝั่ง AC ตามการออกแบบระบบ
6. ค่าทางเทคนิคที่ควรรู้ก่อนเลือกซื้อ
| ค่าทางเทคนิค | ความหมาย |
|---|---|
| Type 1 / Type 2 / Type 3 | ระดับการทดสอบและลักษณะการป้องกัน |
| \(I_{imp}\) | ค่ากระแสอิมพัลส์สำหรับ SPD Type 1 |
| \(I_n\) | กระแสระบายประจุพิกัดสำหรับการทดสอบ Type 2 |
| \(I_{max}\) | กระแสระบายประจุสูงสุดตามเงื่อนไขการทดสอบ |
| \(U_c\) | แรงดันใช้งานต่อเนื่องสูงสุดที่อุปกรณ์รองรับได้ |
| \(U_p\) | ระดับแรงดันป้องกันที่ระบุในข้อมูลผลิตภัณฑ์ |
| จำนวนโพล | เช่น 1P, 1P+N, 3P หรือ 3P+N ตามระบบไฟฟ้า |
ค่าพิกัดเหล่านี้ใช้ประกอบการเลือกรุ่น ไม่ควรเลือกจากค่า kA เพียงอย่างเดียว ต้องตรวจสอบแรงดันระบบ รูปแบบการต่อลงดิน กระแสลัดวงจร และอุปกรณ์ป้องกันสำรอง (Back-up protection) ตามคู่มือของผู้ผลิตด้วย
7. ข้อควรระวังในการติดตั้ง
-
ควรให้ช่างไฟฟ้าที่มีความรู้ติดตั้งภายในตู้ไฟฟ้าตามข้อกำหนดของผู้ผลิต
-
เลือก SPD ให้ตรงกับแรงดัน AC หรือ DC และจำนวนเฟสของระบบ
-
ตรวจสอบระบบสายดินและเดินสายเชื่อมต่อ SPD ให้เหมาะสม โดยลดความยาวสายต่อเท่าที่ทำได้ตามข้อกำหนด
-
ติดตั้งอุปกรณ์ป้องกันสำรองตามรุ่นและเงื่อนไขที่ผู้ผลิตกำหนด
-
ตรวจสอบตัวแสดงสถานะเป็นระยะ และเปลี่ยนตลับหรืออุปกรณ์เมื่อถึงจุดสิ้นอายุการใช้งาน
-
SPD ช่วยลดความเสี่ยงจากแรงดันกระชาก แต่ไม่สามารถรับประกันการป้องกันความเสียหายจากฟ้าผ่าได้ 100% และไม่ทดแทนระบบป้องกันฟ้าผ่าภายนอก
ABB+1
8. ข้อมูลผลิตภัณฑ์เพิ่มเติม
สามารถดูรายละเอียดและรูปภาพจากเว็บไซต์ทางการของ ABB ได้ที่
สรุป: ABB SPD ตระกูล OVR เป็นอุปกรณ์สำคัญสำหรับลดความเสี่ยงความเสียหายจากแรงดันเกินชั่วขณะ ช่วยเสริมความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้า โดยควรเลือก Type และค่าพิกัดให้เหมาะสมกับบ้าน อาคาร หรือโรงงานแต่ละแห่ง ทั้งนี้การป้องกันที่ดีควรพิจารณาระบบสายดิน เบรกเกอร์ป้องกันสำรอง และระบบป้องกันฟ้าผ่าร่วมกันด้วย
