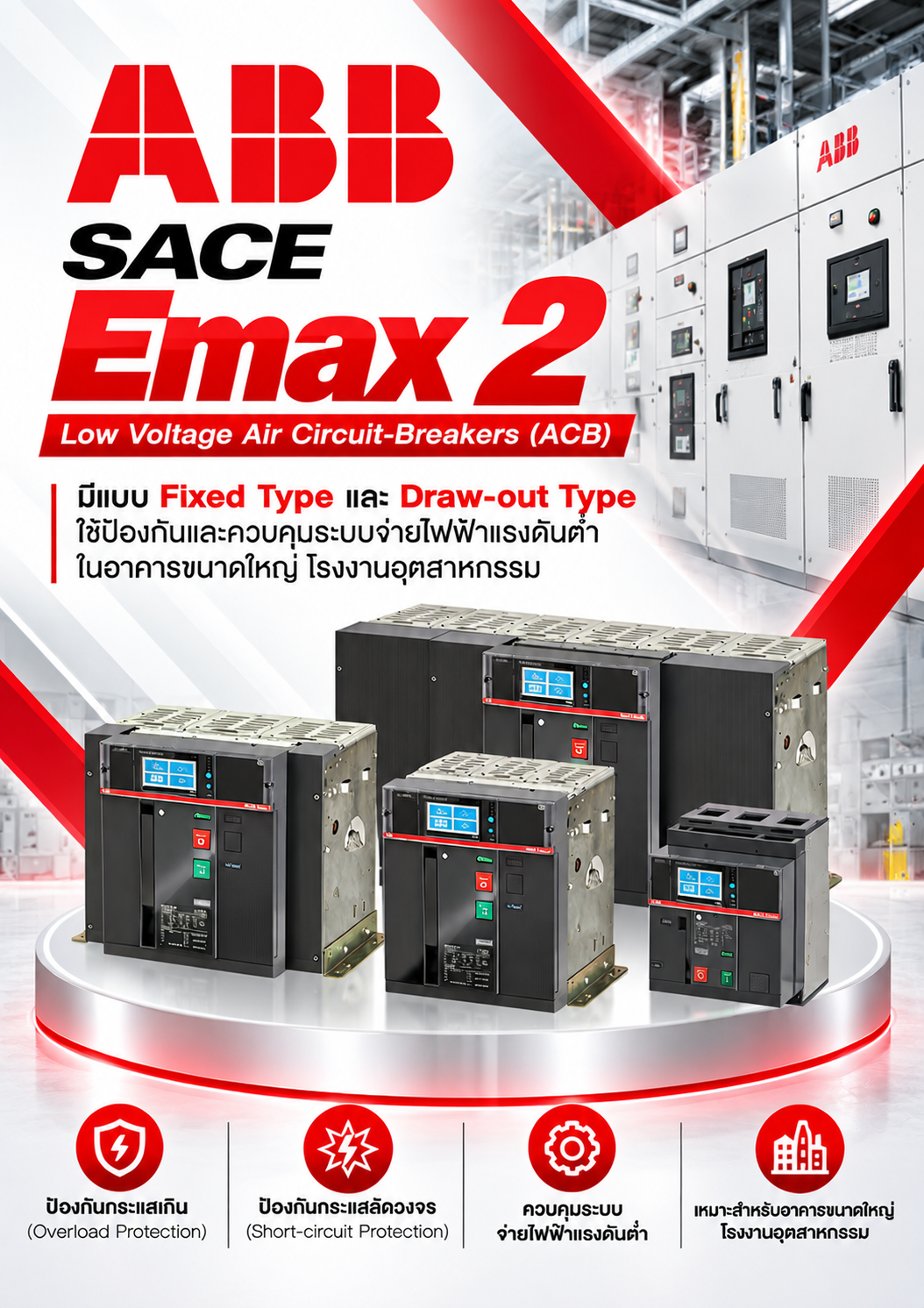

ABB SACE Emax 2 Low Voltage Air Circuit-Breakers (ACB) มีแบบ Fixed Type และ Draw-out Type ใช้ป้องกันและควบคุมระบบจ่ายไฟฟ้าแรงดันต่ำในอาคารขนาดใหญ่ โรงงานอุตสาหกรรม
ABB SACE Emax 2 – Low Voltage Air Circuit-Breakers (ACB)
เซอร์กิตเบรกเกอร์ชนิดแรงดันต่ำแบบใช้ลมดับอาร์ก สำหรับระบบจ่ายไฟฟ้ากำลังสูง
ABB SACE Emax 2 เป็นอุปกรณ์ตัดวงจรไฟฟ้ากำลัง หรือ Air Circuit-Breaker (ACB) ที่ออกแบบมาเพื่อป้องกันและควบคุมระบบจ่ายไฟฟ้าแรงดันต่ำในอาคารขนาดใหญ่ โรงงานอุตสาหกรรม และระบบไฟฟ้าที่ต้องการความน่าเชื่อถือสูง
อุปกรณ์ตระกูลนี้รองรับกระแสพิกัดตั้งแต่ 400–6,300 A มีระบบป้องกันทางอิเล็กทรอนิกส์ และสามารถเพิ่มความสามารถด้านการวัดพลังงาน การสื่อสาร และการบริหารจัดการระบบไฟฟ้าได้ตามรุ่นและอุปกรณ์เสริมที่เลือกใช้
1. รูปแบบการติดตั้งของ ABB SACE Emax 2
Fixed Type — แบบติดตั้งอยู่กับที่
เป็นรูปแบบที่ติดตั้งตัวเบรกเกอร์เข้ากับโครงสร้างหรือตู้สวิตช์บอร์ดโดยตรง
-
โครงสร้างการติดตั้งไม่ซับซ้อน
-
เหมาะกับระบบที่ไม่จำเป็นต้องถอดตัวเบรกเกอร์ออกมาบำรุงรักษาบ่อย
-
โดยทั่วไปมีต้นทุนด้านชุดติดตั้งต่ำกว่าแบบ Draw-out เมื่อเปรียบเทียบสเปกที่ใกล้เคียงกัน
-
การถอดซ่อมหรือเปลี่ยนตัวเบรกเกอร์ต้องดำเนินการตามขั้นตอนความปลอดภัยและการแยกวงจร
เหมาะสำหรับ: ตู้เมนไฟฟ้าที่เน้นความเรียบง่ายและงบประมาณในการติดตั้ง
Draw-out Type — แบบถอดเลื่อนออกจากฐาน
เป็นรูปแบบที่ติดตั้งเบรกเกอร์บนฐานรองรับ (Cradle) ทำให้สามารถเลื่อนตัวเบรกเกอร์เข้าและออกจากตำแหน่งติดตั้งได้ตามกลไกที่ออกแบบไว้
-
ช่วยให้ตรวจสอบ บำรุงรักษา หรือเปลี่ยนตัวเบรกเกอร์ได้สะดวกขึ้น
-
มีตำแหน่งการทำงานที่ออกแบบไว้ เช่น Connected, Test และ Disconnected ตามรุ่น
-
เหมาะกับระบบที่ต้องการลดระยะเวลาหยุดซ่อม
-
ต้องใช้พื้นที่และชุดฐานรองรับเพิ่มเติม และมีขั้นตอนการใช้งานที่ต้องปฏิบัติตามคู่มือ
เหมาะสำหรับ: โรงงาน อาคารขนาดใหญ่ และระบบไฟฟ้าที่ต้องการความสะดวกในการบำรุงรักษา
ภาพประกอบใช้เพื่อแสดงแนวคิดของรูปแบบการติดตั้ง รูปลักษณ์จริงและอุปกรณ์ประกอบอาจแตกต่างตามขนาดเฟรมและรุ่นย่อย
2. ข้อดีและคุณสมบัติเด่นของ ABB SACE Emax 2
1. ป้องกันระบบไฟฟ้าได้อย่างมีประสิทธิภาพ
ช่วยป้องกันกระแสเกินและกระแสลัดวงจร โดยชุดป้องกัน Ekip Electronic Trip Unit จะตรวจจับสภาวะผิดปกติและสั่งตัดวงจรตามค่าที่ตั้งไว้ ทั้งนี้ต้องเลือกพิกัดและค่าการป้องกันให้เหมาะสมกับระบบไฟฟ้า
2. วัดและบริหารจัดการพลังงาน
รุ่นและชุดอุปกรณ์ที่รองรับสามารถแสดงค่าทางไฟฟ้า วัดพลังงาน และช่วยวิเคราะห์การใช้ไฟฟ้าเพื่อเพิ่มประสิทธิภาพการบริหารพลังงาน
3. รองรับระบบสื่อสารและการตรวจสอบระยะไกล
สามารถเชื่อมต่อกับระบบควบคุมอาคาร ระบบจัดการพลังงาน หรือระบบอัตโนมัติทางอุตสาหกรรมได้ตามโมดูลและรุ่นที่เลือก
4. ช่วยเพิ่มความสะดวกในการบำรุงรักษา
แบบ Draw-out ช่วยให้เข้าถึงตัวเบรกเกอร์เพื่อการตรวจสอบและบำรุงรักษาได้สะดวกกว่าในหลายกรณี ส่วนแบบ Fixed เหมาะกับงานที่เน้นโครงสร้างติดตั้งเรียบง่าย
5. รองรับการใช้งานหลากหลาย
มีหลายขนาดเฟรมและตัวเลือกการติดตั้ง รองรับทั้งระบบจ่ายไฟฟ้าของอาคาร โรงงานอุตสาหกรรม และระบบไฟฟ้าที่ต้องการการควบคุมหรือการบริหารโหลดขั้นสูง
3. ตารางเปรียบเทียบ Fixed Type กับ Draw-out Type
| รายการเปรียบเทียบ | Fixed Type | Draw-out Type |
|---|---|---|
| ลักษณะติดตั้ง | ติดตั้งอยู่กับที่ | ติดตั้งบนฐานรองรับ |
| ความสะดวกในการถอดเปลี่ยน | ต้องดำเนินการรื้อถอนตามขั้นตอน | เลื่อนออกจากฐานได้ตามกลไก |
| การบำรุงรักษา | เหมาะกับงานที่ไม่ต้องถอดตัวเบรกเกอร์บ่อย | เหมาะกับงานที่ต้องการความสะดวกในการตรวจสอบ |
| พื้นที่และอุปกรณ์ติดตั้ง | โครงสร้างโดยทั่วไปเรียบง่ายกว่า | ต้องมีพื้นที่และชุดฐานรองรับ |
| งบประมาณ | โดยทั่วไปประหยัดกว่าเมื่อเทียบสเปกใกล้เคียงกัน | โดยทั่วไปสูงกว่าเนื่องจากชุดฐานและกลไก |
| การใช้งานเหมาะสม | ระบบที่เน้นความเรียบง่าย | ระบบที่ให้ความสำคัญกับการบำรุงรักษาและความยืดหยุ่น |
ข้อควรทราบ: การเลื่อนหรือถอดเบรกเกอร์ต้องปฏิบัติตามคู่มือ ABB และขั้นตอนความปลอดภัยของตู้สวิตช์บอร์ด ห้ามถือว่าการเลื่อนไปตำแหน่ง Disconnected ทำให้ปลอดภัยจากไฟฟ้าทุกส่วนโดยอัตโนมัติ
4. ข้อมูลทางเทคนิคเบื้องต้น
พิกัดกระแส
400–6,300 A
ขนาดเฟรม (IEC)
E1.2 / E2.2 / E4.2 / E6.2
จำนวนโพล
3P / 4P ตามรุ่น
มาตรฐานหลัก
IEC 60947-2
ข้อมูลอ้างอิงจาก ABB สำหรับตระกูล SACE Emax 2 รุ่น IEC รายละเอียดแรงดันพิกัด ความสามารถในการตัดกระแสลัดวงจร และอุปกรณ์ป้องกัน ต้องตรวจสอบตามรหัสรุ่นจริง
5. ตัวอย่างการเลือกใช้งาน
-
อาคารสำนักงานหรืออาคารพาณิชย์: เลือกตามขนาดโหลดและลักษณะระบบจ่ายไฟ โดย Fixed Type อาจเหมาะกับระบบที่ไม่ต้องถอดเปลี่ยนเบรกเกอร์บ่อย
-
โรงงานอุตสาหกรรม: Draw-out Type อาจเหมาะกับระบบที่ต้องวางแผนตรวจสอบและบำรุงรักษาอย่างเป็นระบบ
-
ระบบที่ต้องตรวจสอบพลังงาน: พิจารณารุ่น Ekip และโมดูลสื่อสารให้รองรับการวัดและระบบจัดการพลังงานที่ต้องการ
การเลือกขนาดเบรกเกอร์ไม่ควรพิจารณาจากกระแสโหลดเพียงอย่างเดียว ต้องตรวจสอบกระแสลัดวงจรที่คาดว่าจะเกิดขึ้น การประสานการป้องกัน และข้อกำหนดของตู้สวิตช์บอร์ดด้วย
