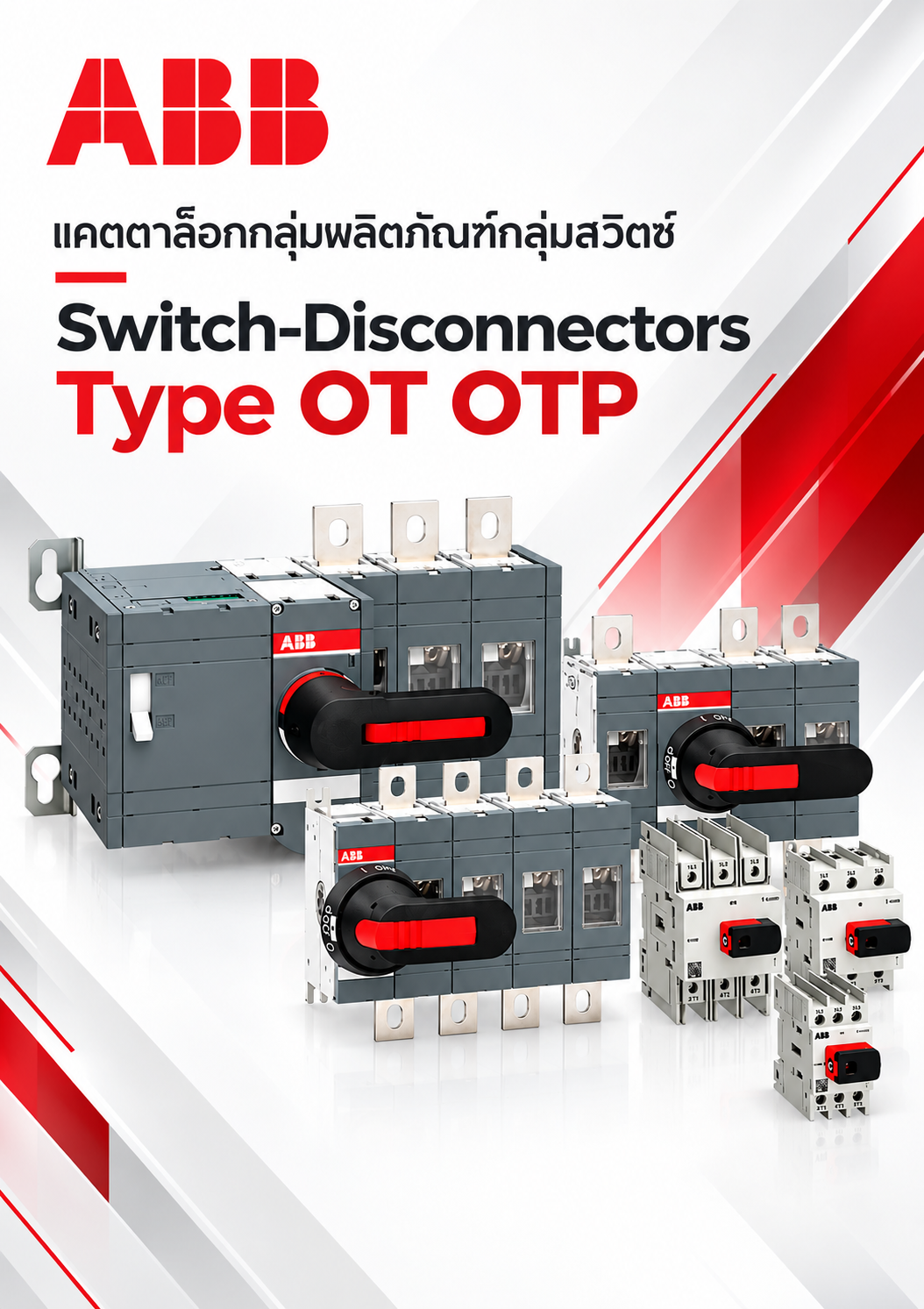

ABB แคตตาล็อกกลุ่ม Switches – Switch-Disconnectors Type OT / OTP (Enclosed Switches & Switches) กลุ่มนี้เป็นอุปกรณ์สำหรับ ตัดต่อและแยกวงจรไฟฟ้า (Switching & Isolation) โดยเฉพาะงานที่ต้องการนำสวิตช์ไปติดตั้งใน ตู้/กล่อง Enclosure หรือใช้งานเป็น Safety Switch ภายนอกเครื่องจักรและระบบไฟฟ้า

ABB แบ่งกลุ่มผลิตภัณฑ์ Enclosed Switches ออกเป็นหลายรูปแบบ ทั้ง Plastic, Steel Sheet, Stainless Steel และ Aluminium Enclosure และมีทั้งแบบ Switch-Disconnector และ Safety Switch ตามลักษณะการใช้งาน

1. Switch-Disconnector คืออะไร?

Switch-Disconnector คืออุปกรณ์ที่ทำหน้าที่หลัก 2 อย่าง

• Switching – เปิด/ปิดวงจร
• Isolation – แยกวงจรออกจากแหล่งจ่ายเพื่อความปลอดภัยในการบำรุงรักษา

ตัวอย่างง่าย ๆ

แหล่งจ่ายไฟ
     │
     ▼
┌──────────────┐
│ ABB OT / OTP │
│    SWITCH    │
└──────────────┘
     │
     ▼
   LOAD

เมื่อสวิตช์อยู่ตำแหน่ง ON → จ่ายไฟให้โหลด

เมื่ออยู่ตำแหน่ง OFF → แยกโหลดออกจากแหล่งจ่าย

จุดสำคัญ: Switch-Disconnector ไม่ได้ทำหน้าที่เหมือน MCCB ที่มี Trip Unit สำหรับป้องกัน Overload/Short Circuit ดังนั้นในระบบจริงมักใช้ร่วมกับอุปกรณ์ป้องกัน เช่น Fuse หรือ Circuit Breaker ตามการออกแบบระบบ

ABB ระบุผลิตภัณฑ์ OT เป็นกลุ่ม Manual operated switch-disconnectors และแยกจากกลุ่ม Switch Fuse, Transfer Switch และ ATS อย่างชัดเจน

2. ABB OT และ OTP คืออะไร?

ในกลุ่ม Enclosed Switches จะพบชื่อรุ่นที่สำคัญ เช่น

OT

เป็นตระกูล Switch-Disconnectors ของ ABB ที่สามารถนำไปติดตั้งใน Enclosure หรือตู้ที่เหมาะสม

OTP

เป็นกลุ่ม Enclosed Switch-Disconnectors แบบสำเร็จรูป โดยตัว Switch ถูกติดตั้งอยู่ภายใน Enclosure มาแล้ว

ตัวอย่างเช่น

OTP

┌─────────────────────┐
│                     │
│       OTP           │
│   SWITCH            │
│                     │
│       ON / OFF      │
│          ●          │
└─────────────────────┘

ข้อดีคือผู้ใช้งานไม่จำเป็นต้องนำตัว Switch ไปสร้างกล่องเองทั้งหมด เพราะมี Enclosure และอุปกรณ์ควบคุมที่ออกแบบมาเป็นชุด

3. จุดเด่นของ Enclosed Switches

เหตุผลที่ต้องนำ Switch มาอยู่ใน Enclosure คือเพื่อเพิ่มความปลอดภัยและความเหมาะสมกับสภาพแวดล้อม

เช่น

• ป้องกันการสัมผัสส่วนที่มีกระแสไฟ
• ป้องกันฝุ่นและน้ำตามระดับ IP
• ช่วยป้องกันความเสียหายทางกล
• เหมาะกับการติดตั้งภายนอกตู้ไฟ
• เหมาะกับเครื่องจักร
• เพิ่มความปลอดภัยระหว่าง Maintenance

แคตตาล็อก ABB ระบุ Enclosed Switch-Disconnectors ตาม IEC 60947-3 และมีข้อมูลระดับการป้องกันของ Enclosure ตาม IEC 60529

4. กลุ่ม Enclosure ของ ABB

หนึ่งในจุดเด่นของ Catalog นี้คือมี Enclosure ให้เลือกหลายวัสดุ

ABB ระบุทั้ง Plastic, Steel Sheet และ Stainless Steel ในกลุ่ม Enclosed Switch-Disconnectors และมี Aluminium Enclosed Safety Switches / Switch-Disconnectors ตั้งแต่ประมาณ 16–600A

5. Plastic Enclosed Switches – OTP

กลุ่ม OTP เป็นตัวเลือกที่เหมาะกับงานทั่วไปที่ต้องการ Switch พร้อม Enclosure

ตัวอย่างการใช้งาน

• เครื่องจักร
• ปั๊มน้ำ
• พัดลม
• HVAC
• ระบบควบคุม
• อาคาร
• งานอุตสาหกรรมทั่วไป

ข้อดีของ Plastic Enclosure คือ

• น้ำหนักเบา
• ติดตั้งง่าย
• ไม่เกิดสนิมแบบโลหะ
• เหมาะกับ Indoor/Outdoor ตามรุ่นและระดับ IP
• มีหลายขนาด

ใน Catalog ABB มี OTP หลายรูปแบบ เช่น OTP_H, OTP_HT, OTP_K, OTP_T, OTP_A และ OTP ตาม Configuration ของ Enclosure และอุปกรณ์ประกอบ

6. Steel Sheet Enclosed Switches

สำหรับงานที่ต้องการความแข็งแรงมากขึ้น ABB มี Enclosure แบบ Steel Sheet

ตัวอย่างกลุ่มผลิตภัณฑ์ เช่น

• OTL
• OT
• OT_G

เหมาะกับ

• โรงงาน
• เครื่องจักร
• ตู้ควบคุม
• ระบบอุตสาหกรรม
• Outdoor Installation ที่ต้องการ Enclosure แข็งแรง

Catalog ยังมีรุ่น Steel Sheet ที่ติดตั้ง Auxiliary Contact และ Safety Switch Sticker ตาม Configuration ที่เลือก

7. Stainless Steel Enclosed Switches

สำหรับพื้นที่ที่มีสภาพแวดล้อมรุนแรงขึ้น เช่น

• ความชื้นสูง
• สารเคมี
• โรงงานอาหาร
• โรงงานอุตสาหกรรม
• พื้นที่ที่ต้องการความสะอาด
• พื้นที่ที่มีความเสี่ยงต่อการกัดกร่อน

ABB มี Enclosure แบบ Stainless Steel

ตัวอย่างตระกูลที่พบใน Catalog ได้แก่

OTR

โดย Catalog ระบุ Stainless Steel Enclosed Switch-Disconnectors ในหลายขนาด

8. Aluminium Enclosed Safety Switch

อีกกลุ่มที่น่าสนใจคือ Aluminium Enclosed Safety Switches

ABB ระบุช่วงประมาณ 16–600A และมีทั้ง 3P และ 4P รวมถึงรูปแบบ Handle ด้านหน้าและด้านข้าง

จุดเด่นคือ

• Aluminium Die-Cast Enclosure
• แข็งแรง
• เหมาะกับ Indoor/Outdoor
• มีรุ่นสำหรับสภาพแวดล้อมที่มี EMI
• ผ่าน IEC 60947-3
• มี Safety Switch Configuration

เหมาะกับโรงงาน เครื่องจักร และระบบที่ต้องการ Local Isolation

9. Safety Switch คืออะไร?

Safety Switch คือ Switch-Disconnector ที่ออกแบบให้เหมาะกับการใช้เป็น Local Isolation / Maintenance Isolation

ตัวอย่างเช่นเครื่องจักร

        MCC / Panel
             │
             │
             ▼
        ┌─────────┐
        │ MACHINE │
        └────┬────┘
             │
       ┌─────────────┐
       │ SAFETY      │
       │ SWITCH      │
       │  ON / OFF   │
       └─────────────┘

ก่อนซ่อมเครื่องจักร ผู้ปฏิบัติงานสามารถปิด Safety Switch เพื่อแยกเครื่องจักรออกจากแหล่งจ่าย

ABB ระบุ Safety Switches พร้อม Auxiliary Contact สำหรับ Electrical Interlocking ซึ่งสามารถเชื่อมต่อกับ Starter หรือ Motor Control Device ได้

10. Auxiliary Contact

Accessory ที่สำคัญคือ Auxiliary Contact

สามารถใช้ส่งสัญญาณสถานะของ Switch ไปยังระบบ Control

เช่น

Switch
   │
   ├── Main Contact → Load
   │
   └── Auxiliary Contact
              │
              ▼
             PLC

PLC สามารถทราบว่า

Switch = ON

หรือ

Switch = OFF

จึงเหมาะกับ

• PLC
• BMS
• SCADA
• Machine Control
• Electrical Interlock

11. Mechanical Interlock และ Padlock

ด้านความปลอดภัย ABB มีอุปกรณ์สำหรับ Interlock และ Padlocking

เช่น

Padlock

ใช้ล็อก Switch ให้อยู่ในตำแหน่งที่กำหนด

เหมาะกับงาน Maintenance

Cover Interlock

ป้องกันการเปิดฝาในสภาวะที่ไม่เหมาะสม

Catalog ของ ABB ระบุคุณสมบัติด้าน Safety เช่น padlockable handles และ cover interlock ในผลิตภัณฑ์ Enclosed Switches บางกลุ่ม

12. ระดับ IP Protection

เมื่อเป็น Enclosed Switch สิ่งที่ต้องดูเป็นพิเศษคือ IP Rating

ตัวอย่าง

IP65

หมายถึงสามารถป้องกันฝุ่นได้ในระดับสูง และป้องกันน้ำจากการฉีดตามเงื่อนไขของมาตรฐาน

ดังนั้นหากติดตั้ง Outdoor ควรพิจารณา

• IP Rating
• UV
• Temperature
• Moisture
• Corrosion
• Chemical Exposure

ไม่ควรเลือกจากกระแส A อย่างเดียว

13. ขนาดกระแส

สำหรับ Enclosed Switch-Disconnectors ใน Catalog ปัจจุบัน ABB มีทั้งกลุ่มขนาดเล็กและขนาดใหญ่

กลุ่ม 16–125A

Catalog ระบุ Enclosed Switch-Disconnectors ตั้งแต่ประมาณ 16–125A และมีหลายรูปแบบของ Enclosure เช่น Plastic, Steel Sheet และ Stainless Steel

กลุ่มขนาดใหญ่

ABB ยังมี Enclosed Switch-Disconnectors ประมาณ 160–1,600A โดยมีรุ่น Enclosure แบบ Plastic, Steel Sheet และ Stainless Steel ตาม Configuration

ดังนั้นกลุ่มนี้จึงครอบคลุมตั้งแต่งานเครื่องจักรขนาดเล็กไปจนถึงงาน Industrial Power Distribution

14. 3P และ 4P

สามารถเลือกตามระบบไฟฟ้า

3P

สำหรับระบบ 3 Phase

L1 ─────┐
L2 ─────┤
L3 ─────┤
        │
       LOAD

4P

ใช้เมื่อจำเป็นต้องตัดต่อ Neutral ด้วย

L1 ─────┐
L2 ─────┤
L3 ─────┤ SWITCH
N  ─────┘

การเลือกต้องพิจารณา Neutral และ Grounding System ของโครงการ

15. AC-21 / AC-22 / AC-23

เป็นค่าที่สำคัญมากในการเลือก Switch-Disconnector

ดังนั้นหากนำไปใช้กับ

• Motor
• Pump
• Fan
• Compressor

ควรตรวจสอบ AC-23 และ Rated Operational Current ของรุ่นนั้น

16. OT กับ OTP ต่างกันอย่างไร?

เข้าใจง่าย ๆ แบบนี้ครับ

กล่าวง่าย ๆ:

OT = ตัว Switch-Disconnector

OTP = Switch-Disconnector ที่อยู่ใน Enclosure

17. OT/OTP ต่างจาก MCCB อย่างไร?

* OT/OTP ไม่ได้มี Trip Unit แบบ MCCB; การป้องกัน Short Circuit ต้องออกแบบร่วมกับอุปกรณ์ป้องกันอื่นตามระบบ

18. OT/OTP ต่างจาก Switch Fuse อย่างไร?

ดังนั้น

ต้องการตัดต่อ + Isolation

→ OT / OTP

แต่ถ้าต้องการ

ตัดต่อ + Isolation + Fuse Protection

→ Switch Fuse

19. ตัวอย่างการใช้งาน

เครื่องจักร

MCC
 │
 ▼
Safety Switch
 │
 ▼
Motor

ติดตั้ง Safety Switch ใกล้เครื่องจักร เพื่อให้ช่างสามารถแยกเครื่องออกจากระบบได้

Pump

MCC
 │
 ▼
OTP
 │
 ▼
Pump Motor

Fan / HVAC

ใช้ Enclosed Switch เป็น Local Isolator ใกล้ Fan หรือ Air Handling Unit

Outdoor Equipment

เลือก Enclosure ที่เหมาะกับ

• ฝุ่น
• น้ำ
• UV
• ความชื้น
• การกัดกร่อน

20. วิธีเลือก ABB OT / OTP

แนะนำให้เลือกตามลำดับดังนี้

① กำหนด Application

เช่น

Motor / Pump / Fan / Main Isolator

② กำหนดกระแส

เช่น

40A / 63A / 100A / 160A / 250A / 400A

③ กำหนด Voltage

เช่น

400/415VAC

④ เลือก Pole

3P หรือ 4P

⑤ เลือก Utilization Category

เช่น

AC-23A

หากใช้กับ Motor

⑥ เลือก Enclosure

• Plastic
• Steel
• Stainless Steel
• Aluminium

⑦ เลือก IP Rating

เช่น

IP65

สำหรับพื้นที่ที่ต้องการการป้องกันฝุ่นและน้ำในระดับที่เหมาะสม

⑧ เลือก Accessories

เช่น

• Auxiliary Contact
• Padlock
• Handle
• Terminal
• Cable Entry
• Interlock

สรุป ABB OT / OTP

ABB Switch-Disconnectors Type OT / OTP เป็นกลุ่มผลิตภัณฑ์สำหรับ ตัดต่อและแยกวงจรไฟฟ้า โดยเฉพาะงานที่ต้องการ Local Isolation และ Safety Isolation

โครงสร้างของผลิตภัณฑ์สามารถแบ่งได้ประมาณนี้

ABB SWITCH-DISCONNECTORS
│
├── OT
│   └── Switch-Disconnectors
│
├── OTP
│   └── Plastic Enclosed
│
├── OTL
│   └── Steel Sheet Enclosed
│
├── OTR
│   └── Stainless Steel Enclosed
│
├── OTA
│   └── Aluminium Enclosed
│
└── Accessories
    ├── Auxiliary Contact
    ├── Handle
    ├── Shaft
    ├── Padlock
    └── Interlock

ABB มี Enclosed Switch-Disconnectors ตั้งแต่กลุ่มประมาณ 16A ถึง 1,600A ในแคตตาล็อกปัจจุบัน โดยรุ่นและวัสดุ Enclosure แตกต่างกันตามขนาดและ Application

นอกจากนี้ ABB Thailand จัด Enclosed switch-disconnectors และ Enclosed safety switches เป็นหมวดผลิตภัณฑ์แยกในกลุ่ม Low Voltage สำหรับงานอาคารและ Infrastructure โดยตรง
