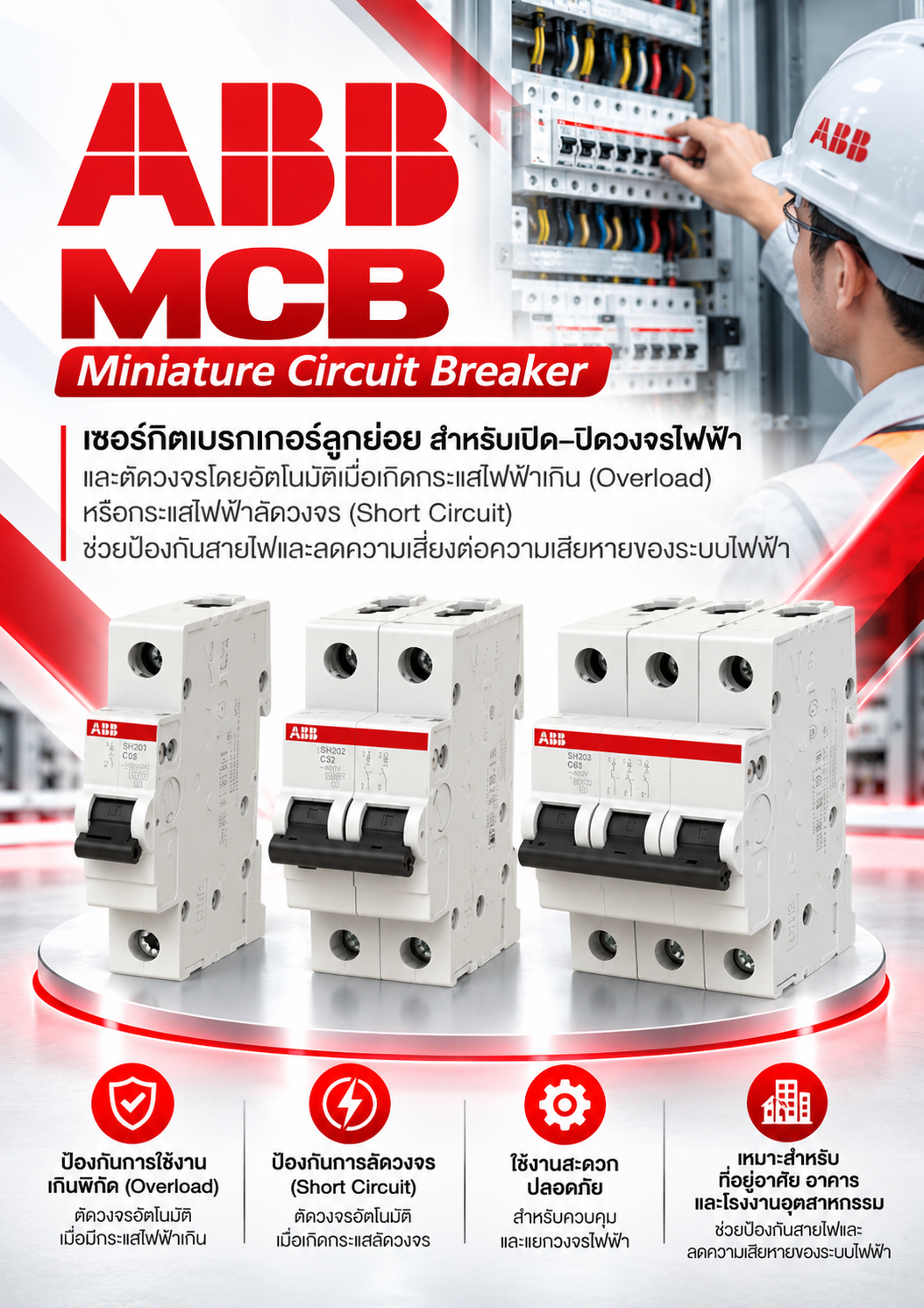

ABB MCB Miniature Circuit Breaker เซอร์กิตเบรกเกอร์ลูกย่อย สำหรับเปิด–ปิดวงจรไฟฟ้า และตัดวงจรโดยอัตโนมัติเมื่อเกิดกระแสไฟฟ้าเกิน (Overload) หรือกระแสไฟฟ้าลัดวงจร (Short Circuit) ช่วยป้องกันสายไฟและลดความเสี่ยงต่อความเสียหายของระบบไฟฟ้า
ABB MCB (Miniature Circuit Breaker) — เซอร์กิตเบรกเกอร์ลูกย่อย
ABB MCB คือเซอร์กิตเบรกเกอร์ขนาดเล็กสำหรับเปิด–ปิดวงจรไฟฟ้า และตัดวงจรโดยอัตโนมัติเมื่อเกิดกระแสไฟฟ้าเกิน (Overload) หรือกระแสไฟฟ้าลัดวงจร (Short Circuit) ช่วยป้องกันสายไฟและลดความเสี่ยงต่อความเสียหายของระบบไฟฟ้า
ผลิตภัณฑ์ MCB ของ ABB มีหลายซีรีส์ รองรับงานบ้านพักอาศัย อาคารพาณิชย์ และโรงงานอุตสาหกรรม โดยเลือกรุ่นตามกระแสพิกัด จำนวนขั้ว และความสามารถในการตัดกระแสลัดวงจร
1. หน้าที่และหลักการทำงาน
MCB ทำงานด้วยกลไกป้องกันหลัก 2 รูปแบบ
1. ป้องกันกระแสไฟฟ้าเกิน (Overload Protection)
เมื่อวงจรใช้กระแสเกินพิกัดต่อเนื่อง กลไกความร้อนจะทำงานและสั่งตัดวงจร เพื่อช่วยป้องกันสายไฟร้อนจัดจากการใช้งานเกินกำลัง
2. ป้องกันกระแสลัดวงจร (Short-Circuit Protection)
เมื่อเกิดกระแสลัดวงจรสูง กลไกแม่เหล็กจะสั่งตัดวงจรอย่างรวดเร็ว เพื่อลดความเสียหายที่อาจเกิดกับสายไฟและอุปกรณ์
MCB ไม่ได้ออกแบบมาเพื่อตรวจจับกระแสไฟรั่วหรือป้องกันไฟดูดโดยตรง หากต้องการฟังก์ชันดังกล่าว ต้องเลือก RCCB, RCBO หรืออุปกรณ์ป้องกันที่เหมาะสมเพิ่มเติม
2. ซีรีส์ ABB MCB ที่สำคัญ
ABB SH200
เป็นซีรีส์สำหรับงานติดตั้งไฟฟ้าทั่วไป เช่น ตู้ Consumer Unit และตู้ Distribution Board มีตัวเลือกหลายขนาดกระแสและจำนวนขั้ว โดยรุ่นที่พบทั่วไปมีพิกัดตัดกระแสลัดวงจร 6 kA ตามมาตรฐานที่กำหนด
เหมาะสำหรับวงจรแสงสว่าง เต้ารับ และวงจรย่อยที่ออกแบบให้ตรงกับพิกัดของเบรกเกอร์
ABB S200
ซีรีส์ MCB ที่มีตัวเลือกหลากหลาย ทั้งกระแสพิกัด ลักษณะการตัด จำนวนขั้ว และอุปกรณ์เสริม พร้อมตัวแสดงตำแหน่งหน้าสัมผัสในรุ่นที่กำหนด
เหมาะกับตู้ควบคุมและระบบจำหน่ายไฟฟ้าที่ต้องการความยืดหยุ่นในการออกแบบ
ABB S200M
เหมาะกับระบบที่ต้องการพิกัดตัดกระแสลัดวงจรสูงกว่า MCB สำหรับงานทั่วไป โดยบางรุ่นมีพิกัด 10 kA ตาม IEC/EN 60898-1 และมีพิกัดแตกต่างกันตามมาตรฐานที่ใช้อ้างอิง
เหมาะกับตู้ไฟฟ้าในอาคารขนาดใหญ่และโรงงาน เมื่อผลการคำนวณกระแสลัดวงจรสอดคล้องกับพิกัดอุปกรณ์
ABB S800
กลุ่ม High Performance MCB สำหรับงานที่ต้องการความสามารถในการตัดกระแสลัดวงจรสูงขึ้น มีตัวเลือกตามรุ่นและมาตรฐาน บางรุ่นรองรับกระแสพิกัดสูงกว่า MCB ทั่วไป
เหมาะกับระบบอุตสาหกรรมที่ต้องพิจารณาพิกัดตัดกระแสและเงื่อนไขการป้องกันอย่างละเอียด
ข้อมูลซีรีส์และพิกัดอ้างอิงจากเอกสารผลิตภัณฑ์ ABB โดยค่าจริงขึ้นอยู่กับรหัสสินค้าและมาตรฐานที่ระบุบนอุปกรณ์
3. ข้อมูลทางเทคนิคที่ควรรู้
| รายการ | รายละเอียด |
|---|---|
| Rated Current (In) | กระแสพิกัด เช่น 6A, 10A, 16A, 20A, 32A, 40A และ 63A ตามรุ่น |
| จำนวนขั้ว (Poles) | 1P, 1P+N, 2P, 3P, 3P+N และ 4P ตามซีรีส์ |
| Breaking Capacity | ความสามารถในการตัดกระแสลัดวงจร เช่น 6 kA หรือ 10 kA ในรุ่นที่กำหนด |
| Trip Curve | B, C, D และลักษณะอื่นตามรุ่น |
| การติดตั้ง | โดยทั่วไปติดตั้งบนราง DIN ในตู้ไฟฟ้า |
| มาตรฐาน | เช่น IEC/EN 60898-1 และ IEC/EN 60947-2 ตามประเภทการใช้งาน |
ความหมายของ Trip Curve
B
Curve B
เหมาะกับโหลดที่มีกระแสกระชากเริ่มต้นไม่สูง เช่น วงจรแสงสว่างและโหลดทั่วไปบางประเภท
C
Curve C
ใช้งานแพร่หลายในวงจรทั่วไปที่อาจมีกระแสเริ่มต้นสูงขึ้น เช่น โหลดเหนี่ยวนำขนาดเล็ก ทั้งนี้ต้องตรวจสอบลักษณะโหลดจริง
D
Curve D
สำหรับโหลดที่มีกระแสกระชากเริ่มต้นสูง เช่น หม้อแปลงหรือมอเตอร์บางประเภท เมื่อผ่านการตรวจสอบการป้องกันและเงื่อนไขการตัดวงจรแล้ว
4. ข้อดีของ ABB MCB
เพิ่มความปลอดภัยให้ระบบไฟฟ้า
ตัดวงจรเมื่อเกิดกระแสเกินหรือกระแสลัดวงจรตามคุณสมบัติของอุปกรณ์ ช่วยลดความเสี่ยงต่อสายไฟและอุปกรณ์เสียหาย
รีเซ็ตกลับมาใช้งานได้
หลังตรวจสอบและแก้ไขสาเหตุของการตัดวงจรแล้ว สามารถเปิดใช้งานใหม่ได้ โดยไม่ต้องเปลี่ยนฟิวส์ทุกครั้ง
มีตัวเลือกหลายขนาดและหลายรูปแบบ
รองรับทั้งวงจรเฟสเดียวและสามเฟส รวมถึงงานที่ต้องการพิกัดตัดกระแสแตกต่างกัน
สะดวกต่อการติดตั้งและบำรุงรักษา
รุ่นที่มีตัวแสดงตำแหน่งหน้าสัมผัสและอุปกรณ์เสริมช่วยให้ตรวจสอบสถานะและออกแบบตู้ไฟฟ้าได้สะดวกขึ้น
รองรับการใช้งานร่วมกับอุปกรณ์เสริม
ซีรีส์ที่รองรับสามารถใช้อุปกรณ์เสริม เช่น Auxiliary Contact หรืออุปกรณ์สั่งตัดจากระยะไกลตามข้อกำหนดของผู้ผลิต
คุณสมบัติเหล่านี้ขึ้นอยู่กับซีรีส์และรุ่นย่อยของ ABB MCB
5. ตัวอย่างการใช้งาน
-
บ้านพักอาศัย: ป้องกันวงจรแสงสว่าง เต้ารับ และวงจรย่อย
-
อาคารสำนักงานและร้านค้า: แยกวงจรและป้องกันโหลดแต่ละส่วน
-
โรงงานอุตสาหกรรม: ใช้ในตู้ควบคุมและวงจรจ่ายไฟให้เครื่องจักรตามพิกัดที่เหมาะสม
-
ตู้ควบคุมระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ควบคุมและอุปกรณ์ป้องกันชนิดอื่นตามการออกแบบ
6. วิธีเลือก ABB MCB ให้เหมาะสม
ก่อนเลือกซื้อ ควรตรวจสอบ 4 เรื่องสำคัญ ได้แก่
-
กระแสพิกัด: ต้องสัมพันธ์กับขนาดสายไฟและกระแสใช้งานจริง
-
จำนวนขั้ว: เลือกให้เหมาะกับระบบ 1 เฟสหรือ 3 เฟส และรูปแบบการตัดตัวนำ
-
พิกัดตัดกระแสลัดวงจร: ต้องไม่น้อยกว่ากระแสลัดวงจรที่คาดว่าจะเกิด ณ จุดติดตั้ง ตามเงื่อนไขและมาตรฐานที่เกี่ยวข้อง
-
Trip Curve: เลือกให้เหมาะกับกระแสเริ่มต้นของโหลด และต้องมั่นใจว่าระบบสามารถตัดวงจรได้ภายในเวลาที่กำหนด
ข้อควรระวัง: MCB ไม่สามารถใช้แทนอุปกรณ์ป้องกันไฟรั่วหรือไฟดูดได้โดยตรง และการเลือกขนาดเบรกเกอร์ไม่ควรพิจารณาจากกำลังไฟฟ้าของโหลดเพียงอย่างเดียว
7. แหล่งข้อมูลผลิตภัณฑ์ ABB
สรุป: ABB MCB เป็นอุปกรณ์ป้องกันวงจรไฟฟ้าที่เหมาะกับทั้งบ้าน อาคารพาณิชย์ และโรงงาน ช่วยตัดวงจรเมื่อเกิดกระแสเกินหรือลัดวงจร มีหลายซีรีส์ให้เลือกตามพิกัดและลักษณะการใช้งาน การเลือกให้ตรงกับขนาดสายไฟ โหลด และกระแสลัดวงจรของระบบ เป็นหัวใจสำคัญของความปลอดภัย
