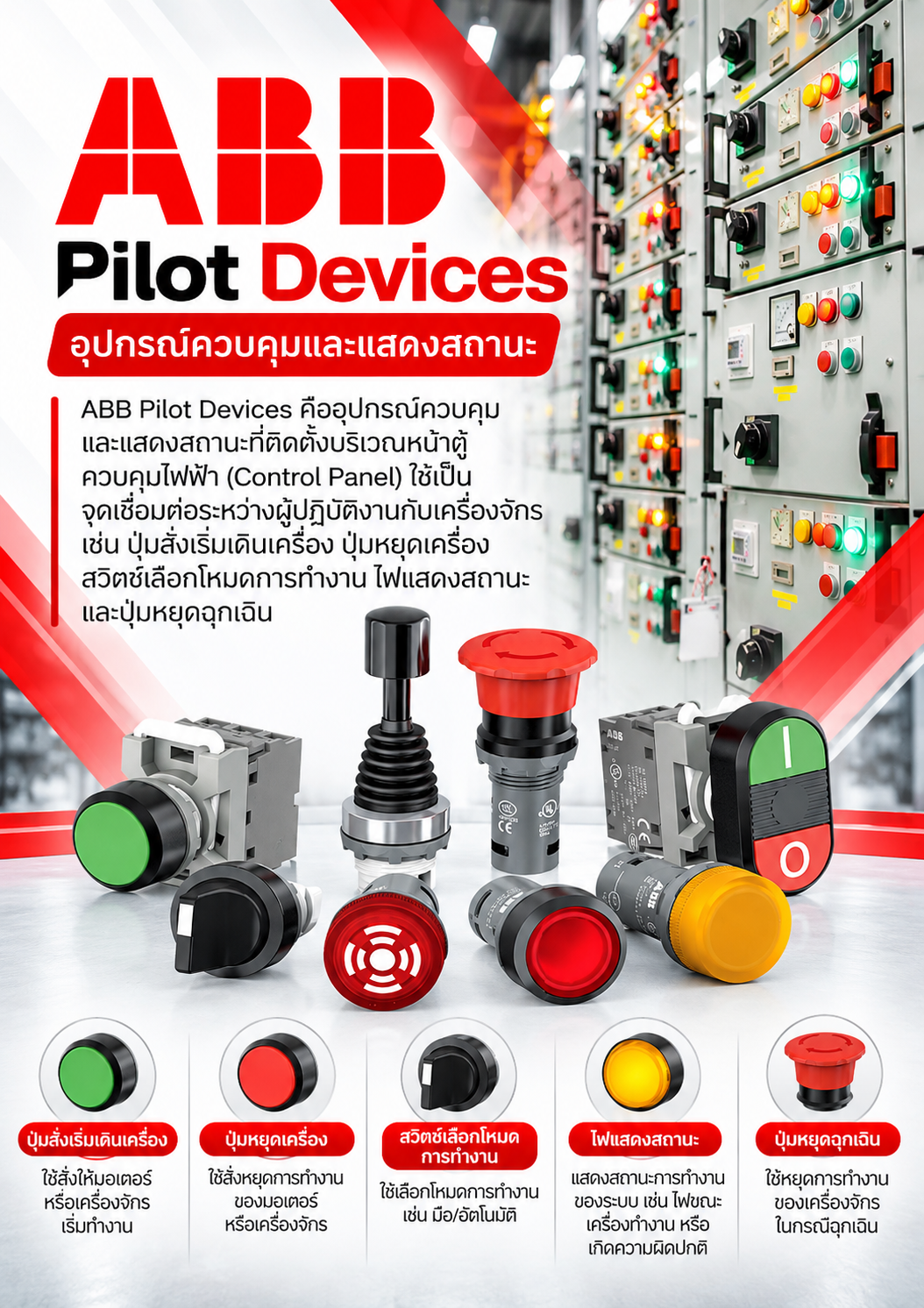

ABB Pilot Devices คืออุปกรณ์ควบคุมและแสดงสถานะที่ติดตั้งบริเวณหน้าตู้ควบคุมไฟฟ้า (Control Panel) ใช้เป็นจุดเชื่อมต่อระหว่างผู้ปฏิบัติงานกับเครื่องจักร เช่น ปุ่มสั่งเริ่มเดินเครื่อง ปุ่มหยุดเครื่อง สวิตช์เลือกโหมดการทำงาน ไฟแสดงสถานะ และปุ่มหยุดฉุกเฉิน

ABB Pilot Devices คืออุปกรณ์ควบคุมและแสดงสถานะที่ติดตั้งบริเวณหน้าตู้ควบคุมไฟฟ้า (Control Panel) ใช้เป็นจุดเชื่อมต่อระหว่างผู้ปฏิบัติงานกับเครื่องจักร เช่น ปุ่มสั่งเริ่มเดินเครื่อง ปุ่มหยุดเครื่อง สวิตช์เลือกโหมดการทำงาน ไฟแสดงสถานะ และปุ่มหยุดฉุกเฉิน

Download Catalog

Download Pricelist

ABB Pilot Devices รุ่น Compact และ Modular

อุปกรณ์ควบคุมหน้าตู้ไฟฟ้าและเครื่องจักรอุตสาหกรรม

ABB Compact PushButtons - ECS NZ

ABB Modular Pilot Devices - ECS NZ

ABB Modular Contact Blocks and LED Modules - ECS NZ

ผลิตภัณฑ์จาก ABB มีทั้งรุ่น Compact ที่เน้นความเรียบง่าย ติดตั้งสะดวก และรุ่น Modular ที่ออกแบบให้เลือกประกอบหน้าปุ่ม ชุดหน้าสัมผัส และอุปกรณ์เสริมได้ยืดหยุ่นตามความต้องการของระบบ

ABB Group

1. รายละเอียดสินค้าและอุปกรณ์ที่เกี่ยวข้อง

operateurs et voyants lumineux - unites de commande et de signalisation | unites de commande et de signalisation | ABB

1. Push Buttons — ปุ่มกดควบคุม

ใช้สั่งเริ่ม หยุด รีเซ็ต หรือสั่งงานเครื่องจักร มีแบบปุ่มเรียบ ปุ่มนูน ปุ่มมีไฟ และปุ่มกดชั่วขณะหรือแบบค้างตำแหน่ง ขึ้นอยู่กับรุ่น

M3SS1-60B20 ABB Switches, MODULAR Series | Galco

2. Selector Switches — สวิตช์เลือกโหมด

ใช้เลือกการทำงาน เช่น Manual / Auto / Off หรือ Local / Remote มีรุ่นแบบ 2 ตำแหน่งและ 3 ตำแหน่ง รวมถึงแบบใช้กุญแจ

Original ABB indicator light CL2-513G-542Y-523C-623R-515L-502G power work light | Shopee Malaysia

3. Pilot Lights — ไฟแสดงสถานะ

ใช้แสดงสถานะเครื่องจักรหรือระบบ เช่น Power On, Run, Stop, Fault และ Alarm โดยเลือกสีและแรงดันไฟให้ตรงกับวงจร

MPET4-20R-12 | ABB

4. Emergency Stop — ปุ่มหยุดฉุกเฉิน

ปุ่มหัวเห็ดสีแดงสำหรับหยุดเครื่องจักรเมื่อเกิดเหตุฉุกเฉิน มีรูปแบบปลดล็อกด้วยการบิด ดึง หรือใช้กุญแจตามรุ่น ต้องออกแบบวงจรความปลอดภัยให้เหมาะสมกับเครื่องจักร

ABB Modular Pilot Devices - ECS NZ

5. Contact Blocks และอุปกรณ์เสริม

ชุดหน้าสัมผัส NO (Normally Open) และ NC (Normally Closed), ชุดไฟ LED, ป้ายชื่อ และอุปกรณ์ยึดติดตั้ง ช่วยให้จัดรูปแบบการควบคุมได้ตามต้องการ โดยเฉพาะรุ่น Modular

รายละเอียดกลุ่มผลิตภัณฑ์และอุปกรณ์เสริมอ้างอิงจากเอกสารของ ABB

Abb Library

2. เปรียบเทียบรุ่น Compact กับ Modular

Tryckknapp comp.svart låg cp1-10b-11 - tryckknapp compact...

Compact Range

เน้นติดตั้งง่ายและลดความซับซ้อน

โครงสร้างแบบรวมชุด (All-in-one)
ลดจำนวนชิ้นส่วนที่ต้องเลือกประกอบ
เหมาะกับงานควบคุมมาตรฐานทั่วไป
หน้าตาเข้าชุดกับ Modular Range

ABB - Pilot Devices - ECS NZ

Modular Range

เน้นความยืดหยุ่นในการออกแบบ

เลือกหัวปุ่ม ชุดยึด และหน้าสัมผัสแยกกัน
ปรับจำนวนและรูปแบบหน้าสัมผัสได้ตามรุ่น
มีตัวเลือกหลากหลาย เช่น Joystick, Potentiometer และ Toggle Switch
เหมาะกับตู้ควบคุมที่ต้องการฟังก์ชันเฉพาะ

Abb Library

3. ข้อดีของ ABB Pilot Devices

ติดตั้งสะดวก: ออกแบบให้ติดตั้งบนหน้าตู้ควบคุมได้ง่าย ลดความยุ่งยากในการประกอบและเดินสาย
ทนทานต่อสภาพแวดล้อม: ผลิตภัณฑ์บางรุ่นมีระดับการป้องกัน IP66 และบางรุ่นรองรับ IP67 หรือ IP69K ตามเงื่อนไขของรุ่นและอุปกรณ์เสริม
หน้าสัมผัสเชื่อถือได้: ระบบ Wiping Action ช่วยให้หน้าสัมผัสเสียดสีกันขณะทำงาน เพื่อลดการสะสมของสิ่งสกปรกหรือออกไซด์บนผิวสัมผัส
เลือกใช้งานได้หลากหลาย: มีปุ่มกด สวิตช์เลือก ไฟแสดงสถานะ และปุ่มหยุดฉุกเฉิน รองรับงานควบคุมหลายประเภท
ปรับแต่งหน้าตู้ได้: รุ่น Modular สามารถเลือกหน้าสัมผัสและอุปกรณ์เสริมได้ตามการออกแบบวงจร
ออกแบบหน้าตู้ให้เป็นมาตรฐานเดียวกัน: รูปลักษณ์ของ Compact และ Modular สามารถจัดวางร่วมกันได้ตามรุ่นและขนาดติดตั้งที่รองรับ

ABB Group

+1

4. ตัวอย่างการนำไปใช้งาน

Elektromos vezérlő szekrény nyomógombokkal, sorkapoccsal, cs

industrial electrical control panel with switches and indicators for motor operation

Electrical Control Board Close Up

ประเภทงาน	ตัวอย่างการใช้งาน
ตู้ควบคุมมอเตอร์	Start, Stop, Reset และไฟแสดงสถานะมอเตอร์
ระบบปั๊มน้ำ	เลือกโหมด Manual / Auto และแสดงสถานะปั๊ม
สายพานลำเลียง	สั่งเดินเครื่อง หยุดเครื่อง และแจ้งเตือนความผิดปกติ
เครื่องจักรบรรจุภัณฑ์	เลือกโหมดการผลิตและควบคุมการทำงาน
ระบบอัตโนมัติในโรงงาน	ใช้เป็นจุดสั่งงานและแสดงสถานะของเครื่องจักร

5. แนวทางเลือกซื้อสินค้า

ก่อนสั่งซื้อ ABB Pilot Devices ควรตรวจสอบรายละเอียดต่อไปนี้

ขนาดรูเจาะหน้าตู้: เช่น 22 mm หรือใช้ Adapter สำหรับรูขนาดอื่นที่รองรับ
ประเภทอุปกรณ์: Push Button, Selector Switch, Pilot Light หรือ Emergency Stop
รูปแบบหน้าสัมผัส: NO/NC และจำนวนหน้าสัมผัสที่ต้องใช้
แรงดันไฟของไฟแสดงสถานะ: ต้องตรงกับวงจรควบคุม เช่น 24 V AC/DC หรือแรงดันอื่นที่รุ่นรองรับ
ระดับการป้องกัน: ตรวจสอบ IP Rating ของชุดประกอบที่ใช้งานจริง
รหัสสินค้าและอุปกรณ์เสริม: ตรวจสอบความเข้ากันได้ของหัวปุ่ม ชุดหน้าสัมผัส และชุดยึดตามแคตตาล็อก

6. แหล่งข้อมูลและแคตตาล็อกทางการ

สรุป: ABB Pilot Devices รุ่น Compact เหมาะสำหรับงานควบคุมหน้าตู้ที่ต้องการติดตั้งง่ายและลดความซับซ้อน ส่วน Modular เหมาะกับงานที่ต้องการความยืดหยุ่นในการประกอบและกำหนดรูปแบบหน้าสัมผัส ทั้งสองกลุ่มช่วยให้การควบคุมเครื่องจักรและการแสดงสถานะในโรงงานมีความสะดวกและเป็นระบบมากขึ้น
