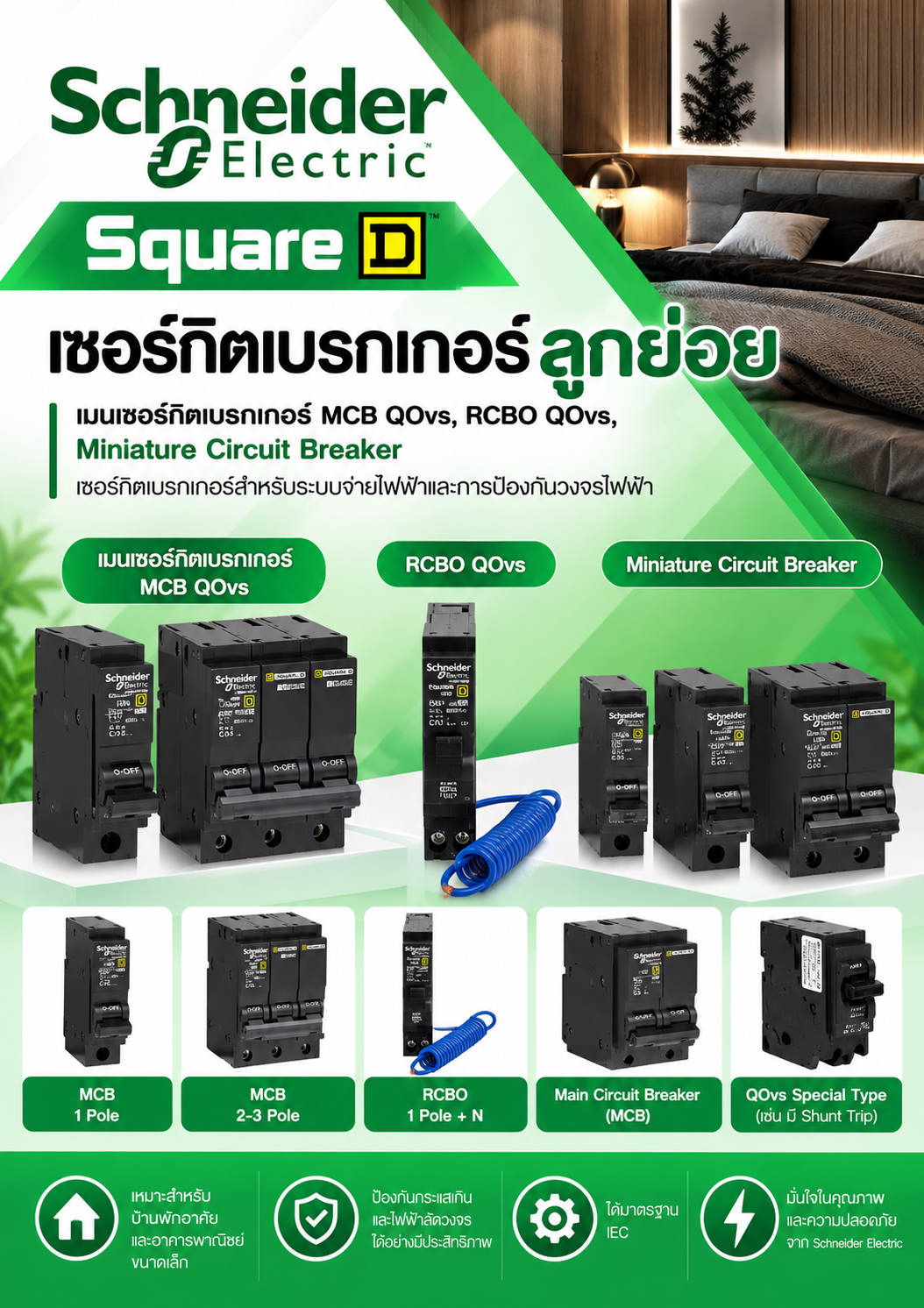

Schneider Square D เซอร์กิตเบรกเกอร์ลูกย่อยและเมนเซอร์กิตเบรกเกอร์ รุ่น QOvs

ผลิตภัณฑ์ Schneider Electric Square D QOvs เป็นกลุ่มเซอร์กิตเบรกเกอร์สำหรับระบบจ่ายไฟฟ้าและการป้องกันวงจรไฟฟ้า โดยออกแบบมาเพื่อช่วยป้องกันความเสียหายที่อาจเกิดจากกระแสไฟฟ้าเกินและไฟฟ้าลัดวงจร ทั้งยังมีรุ่นที่รองรับการป้องกันกระแสไฟฟ้ารั่วตามคุณสมบัติของอุปกรณ์

อุปกรณ์กลุ่มนี้เหมาะสำหรับการใช้งานในบ้านพักอาศัย อาคารพาณิชย์ และระบบไฟฟ้าที่ต้องการความปลอดภัย โดยควรเลือกใช้งานให้ตรงกับพิกัดกระแส ระบบไฟฟ้า และตู้เบรกเกอร์ที่รองรับ

1. เซอร์กิตเบรกเกอร์ลูกย่อย QOvs (MCB)

Square D QOvs Miniature Circuit Breaker

เป็นเบรกเกอร์ลูกย่อยชนิด Plug-on ที่ออกแบบให้ติดตั้งร่วมกับตู้ไฟฟ้าที่รองรับระบบ QOvs โดยเฉพาะ ช่วยป้องกันกระแสเกินและไฟฟ้าลัดวงจรในวงจรย่อย

ชไนเดอร์ อิเล็คทริคประเทศไทย

+1

คุณสมบัติสำคัญ

• มีพิกัดกระแสให้เลือกหลายขนาด เช่น 10A, 16A, 20A, 32A, 40A, 50A และขนาดอื่นตามรุ่น

• มีรุ่น 1P, 2P และ 3P ตามลักษณะการใช้งาน

• รุ่นที่ระบุ Curve C เหมาะกับวงจรที่มีลักษณะกระแสเริ่มต้นตามเงื่อนไขของ Curve C

• ตัวอย่างรุ่น 2P ขนาด 20A และ 63A มีความสามารถในการตัดกระแสลัดวงจร 10kA ตามข้อมูลผลิตภัณฑ์ที่ระบุ



  ชไนเดอร์ อิเล็คทริคประเทศไทย

  +1

การใช้งาน: วงจรแสงสว่าง เต้ารับ และวงจรไฟฟ้าทั่วไปที่ต้องการแยกการป้องกันเป็นรายวงจร

2. เมนเซอร์กิตเบรกเกอร์ QOvs

รายละเอียดการใช้งาน

• มีรุ่น 2P สำหรับระบบไฟฟ้าที่เหมาะสมกับการใช้งานดังกล่าว

• มีพิกัดกระแสหลายขนาด ตั้งแต่ขนาดเล็กไปจนถึง 100A ในกลุ่มผลิตภัณฑ์ที่ระบุในข้อมูลของผู้ผลิต

• ใช้เป็นอุปกรณ์ตัดต่อไฟฟ้าหลัก และป้องกันกระแสเกินหรือลัดวงจรตามคุณสมบัติของรุ่น

• ต้องตรวจสอบความเข้ากันได้กับตู้ Consumer Unit หรือ Load Center ก่อนเลือกซื้อ



  ชไนเดอร์ อิเล็คทริค Thailand

  +1

การใช้งาน: บ้านพักอาศัย อาคารพาณิชย์ และตู้จ่ายไฟฟ้าที่ต้องการเบรกเกอร์หลักสำหรับควบคุมระบบ

3. เซอร์กิตเบรกเกอร์กันดูด RCBO QOvs

Square D QOvs RCBO

เป็นเบรกเกอร์ที่รวมการป้องกันกระแสเกิน ไฟฟ้าลัดวงจร และกระแสไฟฟ้ารั่วไว้ในอุปกรณ์เดียว เหมาะสำหรับวงจรที่ต้องการการป้องกันเพิ่มเติม

ชไนเดอร์ อิเล็คทริคประเทศไทย

+1

คุณสมบัติสำคัญ

• ป้องกันกระแสเกินและไฟฟ้าลัดวงจร

• มีค่าความไวต่อกระแสไฟฟ้ารั่ว เช่น 30mA ในรุ่นที่ระบุ

• รุ่น QOvs Qwik-Plug บางรุ่นมีการเชื่อมต่อนิวทรัลแบบ Plug-on ช่วยลดความซับซ้อนในการเดินสาย

• มีพิกัดกระแสให้เลือกตามรุ่น เช่น 10A, 16A, 20A, 32A, 40A และ 50A

• ตัวอย่างรุ่น QWKD120C06RCBO30 เป็น RCBO ขนาด 1P+N, 20A, Curve C, ความสามารถตัดกระแสลัดวงจร 6kA และชนิด AC ที่กระแสไฟรั่ว 30mA



  ชไนเดอร์ อิเล็คทริคประเทศไทย

  +1

การใช้งาน: วงจรเต้ารับ ห้องน้ำ เครื่องทำน้ำอุ่น และวงจรอื่นที่ต้องการป้องกันไฟรั่ว โดยต้องเลือกชนิดการตรวจจับกระแสไฟรั่วให้เหมาะกับอุปกรณ์ที่ใช้งาน

4. เปรียบเทียบผลิตภัณฑ์แต่ละประเภท

5. มาตรฐานและข้อควรพิจารณา

ก่อนเลือกใช้ Schneider Square D QOvs ควรตรวจสอบข้อมูลต่อไปนี้

• Rated Current (In): กระแสพิกัดของเบรกเกอร์

• Number of Poles: จำนวนขั้ว เช่น 1P, 2P, 3P หรือ 1P+N

• Breaking Capacity: ความสามารถในการตัดกระแสลัดวงจร เช่น 6kA หรือ 10kA ตามรุ่น

• Trip Curve: ลักษณะการตัดวงจร เช่น Curve C

• Residual Current Rating: ค่ากระแสไฟรั่วของ RCBO เช่น 30mA

• Compatibility: ความเข้ากันได้ของเบรกเกอร์กับตู้ไฟฟ้าและระบบบัสบาร์

ข้อมูลรุ่นและคุณสมบัติเพิ่มเติมสามารถตรวจสอบได้ที่ เว็บไซต์ Schneider Electric Thailand – Square D QOvs และ คู่มือการเลือกเบรกเกอร์ QOvs และขนาดสายไฟ

6. สรุปสำหรับนำไปใช้บนเว็บไซต์สินค้า

Schneider Square D QOvs เป็นกลุ่มเซอร์กิตเบรกเกอร์สำหรับระบบจ่ายไฟฟ้าภายในอาคาร ครอบคลุมทั้งเบรกเกอร์ลูกย่อย MCB สำหรับป้องกันกระแสเกินและไฟฟ้าลัดวงจร เมนเซอร์กิตเบรกเกอร์สำหรับควบคุมและป้องกันวงจรไฟฟ้าหลัก และ RCBO สำหรับการป้องกันกระแสเกิน ไฟฟ้าลัดวงจร และกระแสไฟฟ้ารั่วในอุปกรณ์เดียว เหมาะสำหรับการใช้งานในบ้านพักอาศัยและอาคารพาณิชย์ โดยควรเลือกพิกัดและรุ่นให้ตรงกับระบบไฟฟ้าและตู้เบรกเกอร์ที่รองรับ เพื่อให้การติดตั้งมีความปลอดภัยและมีประสิทธิภาพ
