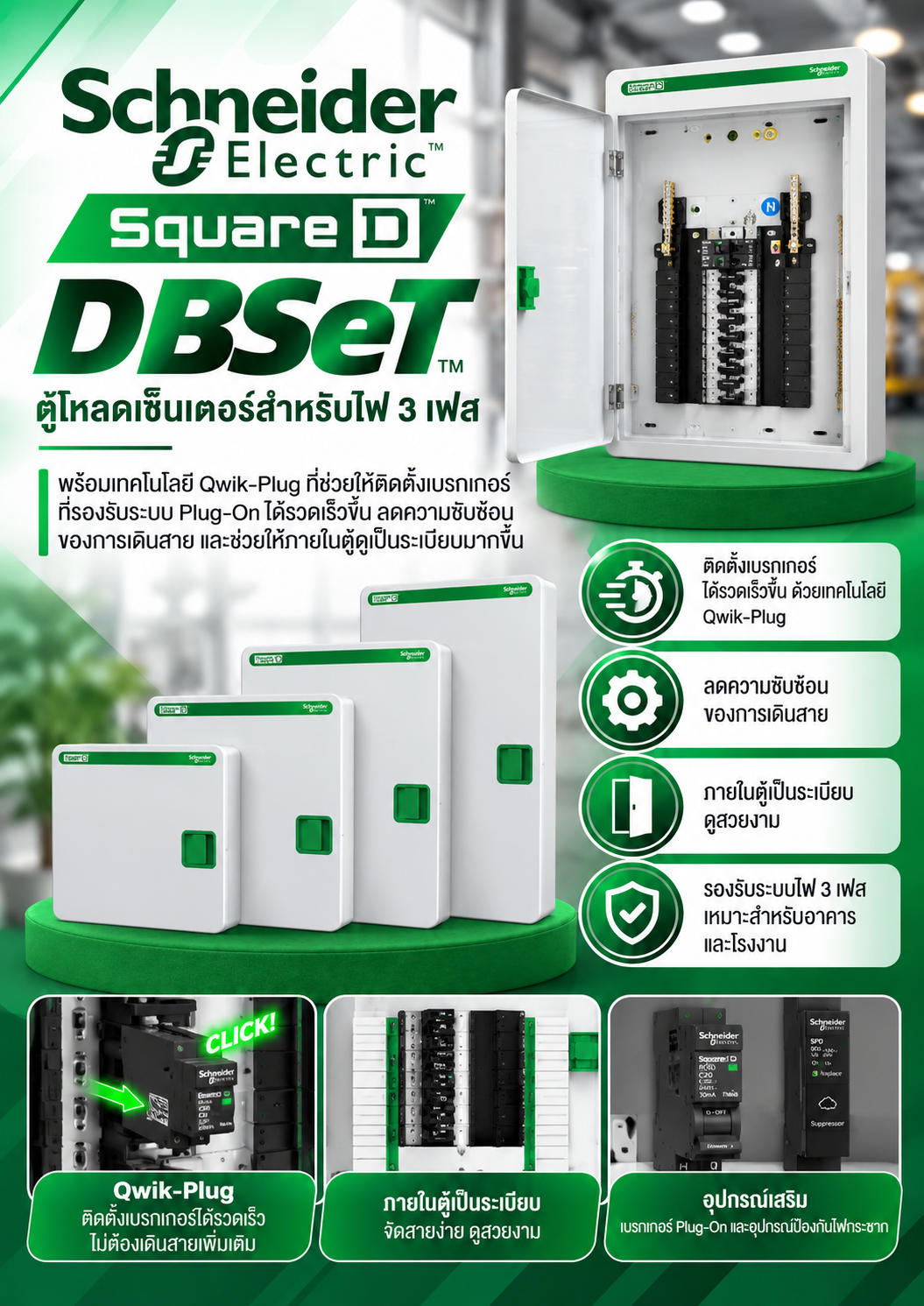

Schneider Square D DBSeT ตู้โหลดเซ็นเตอร์สำหรับไฟ 3 เฟส พร้อมเทคโนโลยี Qwik-Plug ที่ช่วยให้ติดตั้งเบรกเกอร์ที่รองรับระบบ Plug-On ได้รวดเร็วขึ้น ลดความซับซ้อนของการเดินสาย และช่วยให้ภายในตู้ดูเป็นระเบียบมากขึ้น
Schneider Square D DBSeT ตู้โหลดเซ็นเตอร์ 3 เฟส — ควิกปลั๊ก เร็ว ครบ จบ สวย แบบมืออาชีพ
Schneider Electric Square D DBSeT เป็นตู้โหลดเซ็นเตอร์สำหรับรวบรวมและกระจายวงจรไฟฟ้าไปยังส่วนต่าง ๆ ของอาคาร ออกแบบให้ติดตั้งอุปกรณ์ป้องกันวงจรได้สะดวก พร้อมเทคโนโลยี Qwik-Plug ที่ช่วยให้ติดตั้งเบรกเกอร์ที่รองรับระบบ Plug-On ได้รวดเร็วขึ้น ลดความซับซ้อนของการเดินสาย และช่วยให้ภายในตู้ดูเป็นระเบียบมากขึ้น เหมาะกับบ้าน อาคารพาณิชย์ สำนักงาน และอาคารที่ต้องการระบบจ่ายไฟที่เป็นมาตรฐาน
1. รายละเอียดและจุดเด่นของ DBSeT
1. Qwik-Plug ติดตั้งรวดเร็ว
รองรับการติดตั้งเบรกเกอร์ที่ออกแบบมาให้เชื่อมต่อทั้งสายเฟสและนิวทรัลแบบ Plug-On ตามระบบที่กำหนด ช่วยลดขั้นตอนการเดินสายแยกของ RCBO เมื่อเทียบกับวิธีติดตั้งทั่วไป และลดโอกาสเกิดข้อผิดพลาดในการต่อสาย
2. ดีไซน์สวย ทันสมัย
ตัวตู้มีรูปทรงเรียบง่าย มุมโค้งมน เลือกสีขาวหรือเทาได้ตามรุ่น ช่วยให้เข้ากับการตกแต่งบ้านและอาคารสมัยใหม่
3. จัดวงจรได้เป็นระเบียบ
มีตำแหน่งติดตั้งเบรกเกอร์ บัสบาร์ และจุดต่อสาย พร้อมพื้นที่สำหรับเดินสายและช่อง Knockout สำหรับนำสายเข้าออก ช่วยให้งานติดตั้งและบำรุงรักษาสะดวกขึ้น
4. ดูแลรักษาง่าย
บานพับแบบถอดเร็ว (Quick-release) และสกรูแบบ Captive ที่ยึดติดกับชิ้นส่วน ช่วยให้เปิดตู้เพื่อเข้าตรวจสอบได้สะดวกและลดโอกาสทำสกรูหล่นหาย
2. รองรับระบบไฟฟ้าและขนาดตู้
ตู้ DBSeT มีตัวเลือกจำนวนช่องและรูปแบบการจ่ายไฟให้เลือกตามขนาดโครงการ โดยข้อมูลผลิตภัณฑ์ของ Schneider Electric ประเทศไทยระบุรุ่นที่รองรับกระแสพิกัด 100A และ 250A และมีจำนวนช่องตั้งแต่ 12 ถึง 48 ช่องในตระกูลผลิตภัณฑ์
| รายการ | รายละเอียด |
|---|---|
| ประเภท | ตู้โหลดเซ็นเตอร์ (Load Center) |
| ระบบไฟฟ้า | 1 เฟส 2 สาย หรือ 3 เฟส 4 สาย ตามการจัดวงจรและรุ่นที่เลือก |
| กระแสพิกัดของตู้ | มีรุ่น 100A และ 250A |
| จำนวนช่อง | มีตัวเลือกตั้งแต่ 12–48 ช่อง |
| รูปแบบเมน | Main Breaker หรือ Main Lug ตามรุ่น |
| สี | ขาวหรือเทา ตามรุ่น |
| มาตรฐานที่เกี่ยวข้อง | IEC 61439-1 และ IEC 61439-3 ตามข้อมูลผลิตภัณฑ์ |
| การติดตั้ง | ติดตั้งบนผนังตามข้อกำหนดของรุ่น |
หมายเหตุ: จำนวนช่อง กระแสพิกัด สี และรูปแบบเมนอาจมีข้อจำกัดแตกต่างกันในแต่ละรหัสสินค้า ควรตรวจสอบแคตตาล็อกฉบับล่าสุดก่อนสั่งซื้อ
3. อุปกรณ์ที่เกี่ยวข้องและข้อดีของแต่ละชนิด
1. MCB — Miniature Circuit Breaker
เบรกเกอร์ป้องกันกระแสเกินและลัดวงจร
-
ใช้ป้องกันวงจรย่อย เช่น วงจรแสงสว่าง เต้ารับ และโหลดทั่วไป
-
ตัดวงจรเมื่อเกิดกระแสเกินหรือลัดวงจรตามคุณสมบัติของอุปกรณ์
-
เลือกชนิด 1P หรือ 3P ตามวงจรและรุ่นที่ตู้รองรับ
เหมาะสำหรับแยกวงจรไฟฟ้าให้เป็นสัดส่วนและช่วยให้ตรวจสอบปัญหาได้ง่ายขึ้น
2. RCBO — Residual Current Circuit Breaker with Overcurrent Protection
เบรกเกอร์ป้องกันไฟรั่ว ไฟดูด กระแสเกิน และลัดวงจร
-
รวมการป้องกันกระแสเกินและกระแสไฟรั่วไว้ในอุปกรณ์เดียว
-
เหมาะกับวงจรเต้ารับ ห้องครัว เครื่องทำน้ำอุ่น และวงจรที่ต้องการการป้องกันเพิ่มเติม
-
DBSeT รองรับ RCBO แบบ Qwik-Plug ที่เชื่อมต่อเฟสและนิวทรัลได้ตามระบบที่ออกแบบไว้
ข้อดี: ลดความซับซ้อนในการเดินสายนิวทรัลของวงจรที่รองรับ และช่วยให้ติดตั้งได้รวดเร็วขึ้น
3. เบรกเกอร์ 3P สำหรับระบบ 3 เฟส
-
ใช้กับวงจรโหลดสามเฟส เช่น มอเตอร์ ปั๊มน้ำ และเครื่องจักรที่เหมาะสมกับพิกัด
-
ช่วยป้องกันกระแสเกินและลัดวงจรตามประเภทของเบรกเกอร์
-
ต้องตรวจสอบรุ่น พิกัดกระแส ความสามารถในการตัดกระแสลัดวงจร และความเข้ากันได้กับตู้ก่อนติดตั้ง
เหมาะกับอาคารพาณิชย์ สำนักงาน และงานระบบไฟฟ้าที่มีโหลดสามเฟส
4. Main Breaker — เมนเบรกเกอร์
ใช้เป็นอุปกรณ์ตัดต่อและป้องกันวงจรหลักของตู้ตามพิกัดที่กำหนด ช่วยให้สามารถตัดไฟที่ตู้ได้สะดวกเมื่อจำเป็นต้องซ่อมบำรุง โดยต้องเลือกจำนวนขั้วและพิกัดให้เหมาะกับระบบไฟฟ้า
5. Neutral Bar และ Earth Bar
ใช้เป็นจุดรวมและจัดระเบียบสาย Neutral (N) และสายดิน (PE) ตามการออกแบบของตู้ ช่วยให้การเดินสายชัดเจนและตรวจสอบได้ง่ายขึ้น ต้องแยกการต่อสายให้ถูกต้องตามระบบ ห้ามใช้สายดินแทนสายนิวทรัล
6. Pole Filler — ฝาปิดช่องว่าง
ใช้ปิดช่องติดตั้งเบรกเกอร์ที่ยังไม่ได้ใช้งาน ช่วยลดการเปิดโล่งของช่องด้านหน้าตู้ ทำให้ดูเรียบร้อยและช่วยป้องกันการสัมผัสส่วนภายในโดยไม่ตั้งใจ
ภาพอุปกรณ์ประกอบเป็นภาพตัวอย่างสำหรับทำความเข้าใจประเภทอุปกรณ์ ไม่ได้ยืนยันว่าทุกรุ่นในภาพสามารถใช้ร่วมกับ DBSeT ได้ ต้องตรวจสอบรหัสผลิตภัณฑ์และระบบ Qwik-Plug ให้ตรงกัน
4. ข้อดีเมื่อเลือกใช้ Square D DBSeT
ติดตั้งเร็ว ลดขั้นตอนการทำงาน
เทคโนโลยี Qwik-Plug ช่วยให้ติดตั้ง RCBO ที่รองรับได้สะดวกขึ้น เหมาะสำหรับช่างไฟฟ้าและงานโครงการที่ต้องการลดเวลาในการประกอบตู้
เพิ่มความสะดวกด้านความปลอดภัย
สามารถจัดวงจรแยกตามประเภทโหลดและเลือกอุปกรณ์ป้องกันให้เหมาะสม ช่วยให้การตรวจสอบและบำรุงรักษาเป็นระบบ ทั้งนี้ความปลอดภัยขึ้นอยู่กับการเลือกอุปกรณ์และการติดตั้งที่ถูกต้องด้วย
สวยงามและจัดการวงจรง่าย
ดีไซน์ทันสมัย พื้นที่จัดสายและอุปกรณ์เป็นระเบียบ เหมาะกับงานติดตั้งที่ให้ความสำคัญกับทั้งความสวยงามและคุณภาพงาน
สะดวกต่อการบำรุงรักษาและขยายระบบ
เลือกจำนวนช่องให้เหมาะกับการใช้งานปัจจุบันและเผื่อวงจรสำหรับการเพิ่มโหลดในอนาคตได้ โดยต้องตรวจสอบพิกัดตู้และพื้นที่ติดตั้งให้เพียงพอ
5. เหมาะกับงานประเภทใดบ้าง?
บ้านพักอาศัยขนาดใหญ่
แยกวงจรแสงสว่าง เต้ารับ เครื่องปรับอากาศ และโหลดเฉพาะ
อาคารพาณิชย์และสำนักงาน
จัดวงจรไฟฟ้าให้เป็นหมวดหมู่ ตรวจสอบและซ่อมบำรุงได้สะดวก
พื้นที่ที่มีโหลดสามเฟส
รองรับการจ่ายไฟให้โหลดสามเฟสตามพิกัดและรูปแบบตู้ที่เลือก
งานติดตั้งโดยช่างมืออาชีพ
ช่วยจัดระเบียบงานประกอบตู้และลดขั้นตอนการเดินสายสำหรับอุปกรณ์ที่รองรับ
6. วิธีเลือก DBSeT ให้เหมาะกับโครงการ
-
เลือกกระแสพิกัดตู้ เช่น 100A หรือ 250A โดยพิจารณาจากโหลดรวม สายป้อน และอุปกรณ์ป้องกันต้นทาง
-
เลือกจำนวนช่อง ตั้งแต่ 12–48 ช่องตามรุ่น โดยเผื่อพื้นที่สำหรับวงจรในอนาคต
-
เลือกแบบเมน ระหว่าง Main Breaker กับ Main Lug ให้เหมาะกับการออกแบบระบบต้นทาง
-
เลือก MCB และ RCBO ที่เข้ากันได้ โดยเฉพาะรุ่นที่รองรับ Qwik-Plug รวมถึงพิกัดกระแสและความสามารถในการตัดกระแสลัดวงจร
-
ตรวจสอบมาตรฐานและการติดตั้ง ให้เหมาะกับสภาพแวดล้อม การต่อลงดิน และข้อกำหนดทางไฟฟ้าที่เกี่ยวข้อง
ดูรายละเอียดเพิ่มเติมได้จากเว็บไซต์ผู้ผลิต: Schneider Electric — Square D DBSeT
สรุป: Square D DBSeT เป็นตู้โหลดเซ็นเตอร์ที่เน้นการติดตั้งรวดเร็วด้วย Qwik-Plug การจัดวงจรอย่างเป็นระเบียบ และรูปลักษณ์ทันสมัย เหมาะสำหรับงานบ้าน อาคารพาณิชย์ และอาคารที่ใช้ระบบไฟฟ้าสามเฟส โดยควรเลือกตู้และเบรกเกอร์ที่รองรับกันตามรุ่นและพิกัดจริง เพื่อให้ได้ระบบไฟฟ้าที่ปลอดภัยและเหมาะสมกับการใช้งานครับ
