Schneider Square D Classic Load Center ตู้้โหลดเซ็็นเตอร์์ อุุปกรณ์์ควบคุุมไฟฟ้้า 3 เฟส 4 สาย สํําหรัับการติิดตั้้งบ้้านขนาดใหญ่่ อาคารพาณิิชย์์ และโรงงานอุุตสาหกรรม

Schneider Square D Classic Load Center ตู้โหลดเซ็นเตอร์ 3 เฟส 4 สาย
ตู้โหลดเซ็นเตอร์ Schneider Electric Square D Classic Load Center เป็นอุปกรณ์สำหรับควบคุมและกระจายพลังงานไฟฟ้าไปยังวงจรย่อยต่าง ๆ ภายในอาคาร ออกแบบมาสำหรับระบบไฟฟ้า 3 เฟส 4 สาย เหมาะสำหรับบ้านขนาดใหญ่ อาคารพาณิชย์ สำนักงาน และโรงงานอุตสาหกรรมที่ต้องการแยกวงจรไฟฟ้าอย่างเป็นระเบียบ
ข้อมูลจากเว็บไซต์ Schneider Electric ประเทศไทยระบุว่า ตู้รุ่นนี้มีจำนวนวงจรย่อยให้เลือกตั้งแต่ 12–48 ช่อง รองรับบัสบาร์ขนาด 100A และ 250A ตามรุ่น พร้อมรองรับเซอร์กิตเบรกเกอร์ Square D ที่เข้ากันได้
Schneider Electric Thailand+1
รูปภาพประกอบสินค้า

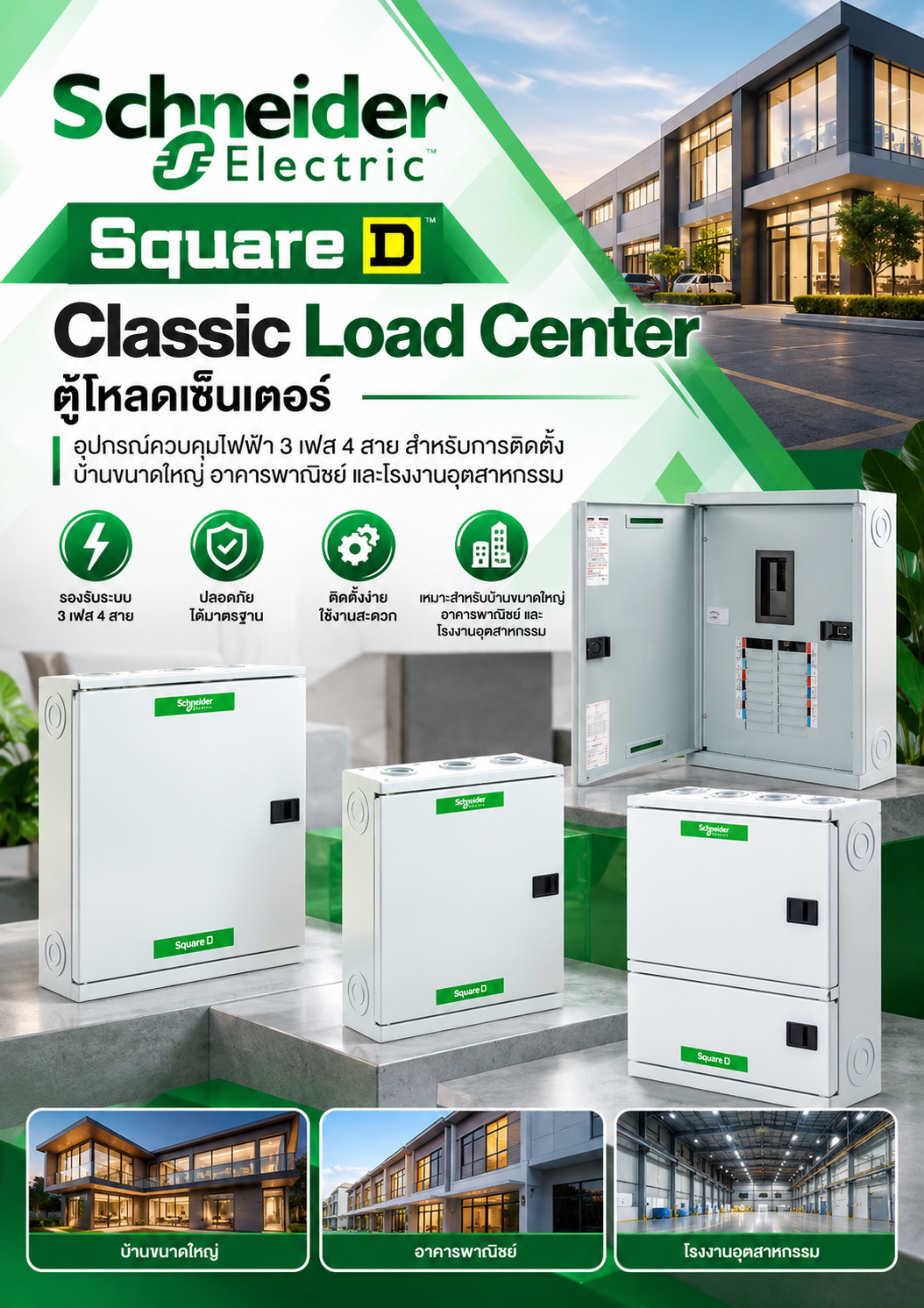

ภาพตัวอย่างตู้โหลดเซ็นเตอร์ Square D Classic ของ Schneider Electric
ลักษณะภายในตู้และตำแหน่งติดตั้งเบรกเกอร์
ตัวอย่างตู้และข้อมูลจำนวนวงจร
ดูรูปภาพและข้อมูลจากแหล่งต้นฉบับได้ที่
-
Schneider Electric — เว็บไซต์ทางการ: Square D Load Center
หมายเหตุ: ภาพประกอบด้านบนเป็นภาพอ้างอิงสำหรับดูรูปลักษณ์สินค้า ไม่ใช่การยืนยันว่าเป็นภาพต้นฉบับจาก PIITGROUP โดยตรง หากนำไปเผยแพร่บนเว็บไซต์ ควรใช้ภาพที่ได้รับอนุญาตจากผู้ผลิตหรือผู้จัดจำหน่าย
รายละเอียดสินค้า
ชื่อสินค้า: Schneider Square D Classic Load Center ประเภท: ตู้โหลดเซ็นเตอร์สำหรับระบบไฟฟ้า 3 เฟส 4 สาย ผู้ผลิต: Schneider Electric การใช้งาน: ควบคุมและกระจายไฟฟ้าจากวงจรหลักไปยังวงจรย่อยภายในอาคาร
คุณสมบัติเด่นของอุปกรณ์
-
ระบบไฟฟ้า 3 เฟส 4 สาย รองรับระบบไฟฟ้าที่ใช้ในอาคารและงานอุตสาหกรรม โดยข้อมูลผลิตภัณฑ์ระบุแรงดันระบบ 240/415 VAC
-
เลือกจำนวนวงจรได้หลายขนาด ตั้งแต่ 12, 18, 24, 30, 36, 42 จนถึง 48 วงจร โดยรุ่น 48 วงจรรองรับเฉพาะบัสบาร์ 250A ตามข้อมูลผู้ผลิต
-
รองรับบัสบาร์ 100A และ 250A เลือกให้เหมาะสมกับโหลดและการออกแบบระบบไฟฟ้า
-
รองรับเบรกเกอร์ Square D เช่น MCB แบบ Plug-On และอุปกรณ์ป้องกันกระแสไฟฟ้ารั่วบางรุ่นที่ระบุไว้ในข้อมูลผลิตภัณฑ์
-
มีระบบบัสบาร์และขั้วต่อสาย ช่วยจัดระเบียบการจ่ายไฟเข้าสู่วงจรย่อย พร้อมขั้วต่อสายนิวทรัลและสายดินตามชุดอุปกรณ์
-
มีให้เลือกทั้งแบบ Main Breaker และ Main Lug เพื่อให้เหมาะกับรูปแบบการออกแบบและการป้องกันของระบบไฟฟ้า
ข้อมูลอ้างอิง: Schneider Electric – Square D Classic Load Center
Schneider Electric Thailand+1
ข้อดีของ Schneider Square D Classic Load Center
1. จัดการวงจรไฟฟ้าได้เป็นระบบ
แยกวงจรแสงสว่าง เต้ารับ เครื่องปรับอากาศ เครื่องจักร และโหลดอื่น ๆ ได้ตามการออกแบบ ช่วยให้ตรวจสอบและบำรุงรักษาได้สะดวก
2. รองรับเบรกเกอร์ที่เข้ากันได้กับระบบ
ใช้ร่วมกับเบรกเกอร์ Square D ตามรุ่นที่ผู้ผลิตกำหนด ช่วยให้เลือกอุปกรณ์ป้องกันสำหรับวงจรย่อยได้เหมาะสม
3. รองรับงานที่มีหลายวงจร
มีจำนวนช่องให้เลือกหลายขนาด เหมาะกับโครงการที่ต้องกระจายโหลดจำนวนมากและต้องการพื้นที่สำหรับวงจรตามแบบที่ออกแบบไว้
4. ช่วยเพิ่มความเป็นระเบียบและความปลอดภัย
โครงสร้างบัสบาร์และส่วนป้องกันการสัมผัสโดยตรงตามคุณสมบัติที่ผู้ผลิตระบุ ช่วยลดความเสี่ยงระหว่างการใช้งานและการบำรุงรักษาเมื่อมีการติดตั้งอย่างถูกต้อง
ตารางสรุปข้อมูลทางเทคนิค
|
รายการ |
รายละเอียด |
|---|---|
|
รุ่นผลิตภัณฑ์ |
Square D Classic |
|
ประเภท |
Load Center |
|
ระบบไฟฟ้า |
3 เฟส 4 สาย |
|
แรงดันระบบที่ระบุ |
240/415 VAC |
|
ขนาดบัสบาร์ |
100A / 250A |
|
จำนวนวงจรย่อย |
12–48 วงจร ตามรุ่น |
|
รูปแบบเมน |
Main Breaker / Main Lug |
|
อุปกรณ์ที่รองรับ |
เบรกเกอร์ Square D ตามรุ่นที่กำหนด |
|
การใช้งาน |
บ้านขนาดใหญ่ อาคารพาณิชย์ และโรงงาน |
หมายเหตุ: พิกัดกระแส ขนาดตู้ ค่าทนกระแสลัดวงจร และอุปกรณ์ที่รองรับต้องตรวจสอบจากรหัสรุ่นจริงก่อนสั่งซื้อ ไม่ควรถือว่าทุกรุ่นมีคุณสมบัติเหมือนกัน
การเลือกใช้งานให้เหมาะสม
-
บ้านขนาดใหญ่: เลือกจำนวนวงจรให้ครอบคลุมแสงสว่าง เต้ารับ เครื่องปรับอากาศ และโหลดเฉพาะ
-
อาคารพาณิชย์: พิจารณาจำนวนผู้ใช้งาน การแบ่งพื้นที่ และการแยกวงจรของแต่ละชั้นหรือแต่ละส่วน
-
โรงงานอุตสาหกรรม: ตรวจสอบโหลดรวม กระแสเริ่มต้นของเครื่องจักร กระแสลัดวงจร และการประสานการทำงานของอุปกรณ์ป้องกัน
ควรให้วิศวกรหรือช่างไฟฟ้าที่มีคุณสมบัติเหมาะสมตรวจสอบการเลือกพิกัดเบรกเกอร์ ขนาดสายไฟ ระบบสายดิน และการติดตั้งให้ตรงตามมาตรฐานที่เกี่ยวข้อง
Schneider Square D Classic Load Center ตู้โหลดเซ็นเตอร์ 3 เฟส 4 สาย
Schneider Square D Classic Load Center ตู้โหลดเซ็นเตอร์สำหรับระบบไฟฟ้า 3 เฟส 4 สาย ออกแบบมาเพื่อรองรับการจัดการและกระจายพลังงานไฟฟ้าภายในอาคาร โดยเหมาะสำหรับบ้านพักอาศัยขนาดใหญ่ อาคารพาณิชย์ สำนักงาน และโรงงานอุตสาหกรรมที่มีความต้องการใช้พลังงานไฟฟ้าหลายวงจร
ตู้โหลดเซ็นเตอร์ทำหน้าที่เป็นจุดรวมสำหรับติดตั้งอุปกรณ์ป้องกันและควบคุมวงจรไฟฟ้า เช่น เซอร์กิตเบรกเกอร์ เพื่อแยกวงจรและช่วยป้องกันกระแสเกินหรือไฟฟ้าลัดวงจรตามคุณสมบัติของอุปกรณ์ป้องกันที่เลือกใช้ ช่วยให้การจัดระบบไฟฟ้าเป็นระเบียบ สะดวกต่อการตรวจสอบ บำรุงรักษา และขยายวงจรในอนาคต
จุดเด่นของ Schneider Square D Classic Load Center
- รองรับระบบไฟฟ้า 3 เฟส 4 สาย: เหมาะสำหรับระบบจำหน่ายไฟฟ้าที่ต้องรองรับโหลดหลายประเภท ทั้งโหลด 3 เฟสและโหลด 1 เฟส เมื่อการออกแบบระบบและอุปกรณ์รองรับ
- รวมวงจรไฟฟ้าไว้ในจุดเดียว: ช่วยจัดระเบียบการติดตั้งเบรกเกอร์และการแบ่งวงจรตามการใช้งาน
- เพิ่มความสะดวกในการบำรุงรักษา: ช่วยให้ช่างไฟฟ้าตรวจสอบและแยกวงจรเพื่อดำเนินงานได้สะดวกยิ่งขึ้น
- รองรับการใช้งานในอาคารหลายประเภท: เหมาะสำหรับบ้านขนาดใหญ่ อาคารพาณิชย์ สำนักงาน และโรงงานอุตสาหกรรม ตามพิกัดและรุ่นที่เลือกใช้
- ออกแบบระบบได้ตามความต้องการ: สามารถเลือกจำนวนวงจรและอุปกรณ์ป้องกันให้เหมาะสมกับโหลดจริงและมาตรฐานการติดตั้ง
การเลือกใช้งานตู้โหลดเซ็นเตอร์
ก่อนเลือก Schneider Square D Classic Load Center ควรตรวจสอบจำนวนวงจร พิกัดกระแสของตู้ ความสามารถในการรองรับเบรกเกอร์ พิกัดกระแสลัดวงจร และข้อกำหนดของระบบไฟฟ้าในพื้นที่ติดตั้ง โดยควรตรวจสอบรุ่นสินค้าและข้อมูลจากผู้ผลิตให้ตรงกับการใช้งานจริง
การติดตั้งควรดำเนินการโดยช่างไฟฟ้าที่มีความรู้ความชำนาญ พร้อมจัดให้มีอุปกรณ์ป้องกันที่เหมาะสมและระบบสายดินตามข้อกำหนดที่เกี่ยวข้อง เพื่อให้ระบบไฟฟ้ามีความปลอดภัยและพร้อมใช้งานในระยะยาว
Schneider Square D Classic Load Center เป็นอีกทางเลือกสำหรับการจัดระบบจ่ายไฟฟ้าในอาคารที่ต้องการความเป็นระเบียบและการบริหารจัดการวงจรอย่างเหมาะสม ทั้งนี้ ควรยืนยันสเปกและความเข้ากันได้ของอุปกรณ์จากแค็ตตาล็อกของรุ่นที่ต้องการก่อนสั่งซื้อ
Schneider Electric, Square D, Classic Load Center, Schneider Load Center, Load Center 3 Phase, ตู้โหลดเซ็นเตอร์, ตู้โหลดเซ็นเตอร์ 3 เฟส 4 สาย, ตู้ควบคุมไฟฟ้า, ตู้กระจายไฟฟ้า, อุปกรณ์ไฟฟ้าแรงดันต่ำ, เซอร์กิตเบรกเกอร์, ระบบไฟฟ้าอาคาร, ระบบไฟฟ้าโรงงาน
#SchneiderElectric #SquareD #ClassicLoadCenter #SchneiderLoadCenter #ตู้โหลดเซ็นเตอร์ #ตู้โหลดเซ็นเตอร์3เฟส #ตู้ไฟฟ้า #อุปกรณ์ไฟฟ้า #ระบบไฟฟ้าอุตสาหกรรม #อุปกรณ์ไฟฟ้าโรงงาน #ระบบจำหน่ายไฟฟ้า #ElectricalDistribution #LoadCenter
แหล่งข้อมูลทางการ: Schneider Electric Thailand
สรุปแบบย่อ เข้าใจง่าย
Schneider Square D Classic Load Center คือตู้โหลดเซ็นเตอร์สำหรับระบบไฟฟ้า 3 เฟส 4 สาย ใช้กระจายพลังงานไฟฟ้าไปยังวงจรย่อยต่าง ๆ ภายในบ้านขนาดใหญ่ อาคารพาณิชย์ และโรงงาน มีจำนวนวงจรให้เลือกหลายขนาด รองรับบัสบาร์ 100A และ 250A ตามรุ่น พร้อมตัวเลือกแบบ Main Breaker และ Main Lug จุดเด่นคือช่วยจัดระบบไฟฟ้าให้เป็นระเบียบ เลือกใช้อุปกรณ์ป้องกันได้ตามความเหมาะสม และสะดวกต่อการตรวจสอบบำรุงรักษา
Schneider Square D Classic Load Center ตู้โหลดเซ็นเตอร์ 3 เฟส 4 สาย
รายละเอียด Schneider Square D Classic Load Center
การใช้งานตู้โหลดเซ็นเตอร์ในแต่ละประเภทอาคาร
Schneider Square D Classic Load Center
Schneider Square D Load Center
Schneider Load Center 3 Phase
Square D Classic Load Center
ตู้โหลดเซ็นเตอร์ Schneider
ตู้โหลดเซ็นเตอร์ 3 เฟส 4 สาย
ตู้ควบคุมและกระจายไฟฟ้า
ตู้โหลดเซ็นเตอร์สำหรับบ้านขนาดใหญ่
ตู้โหลดเซ็นเตอร์สำหรับอาคารพาณิชย์
ตู้โหลดเซ็นเตอร์โรงงานอุตสาหกรรม
อุปกรณ์ไฟฟ้า Schneider Electric
