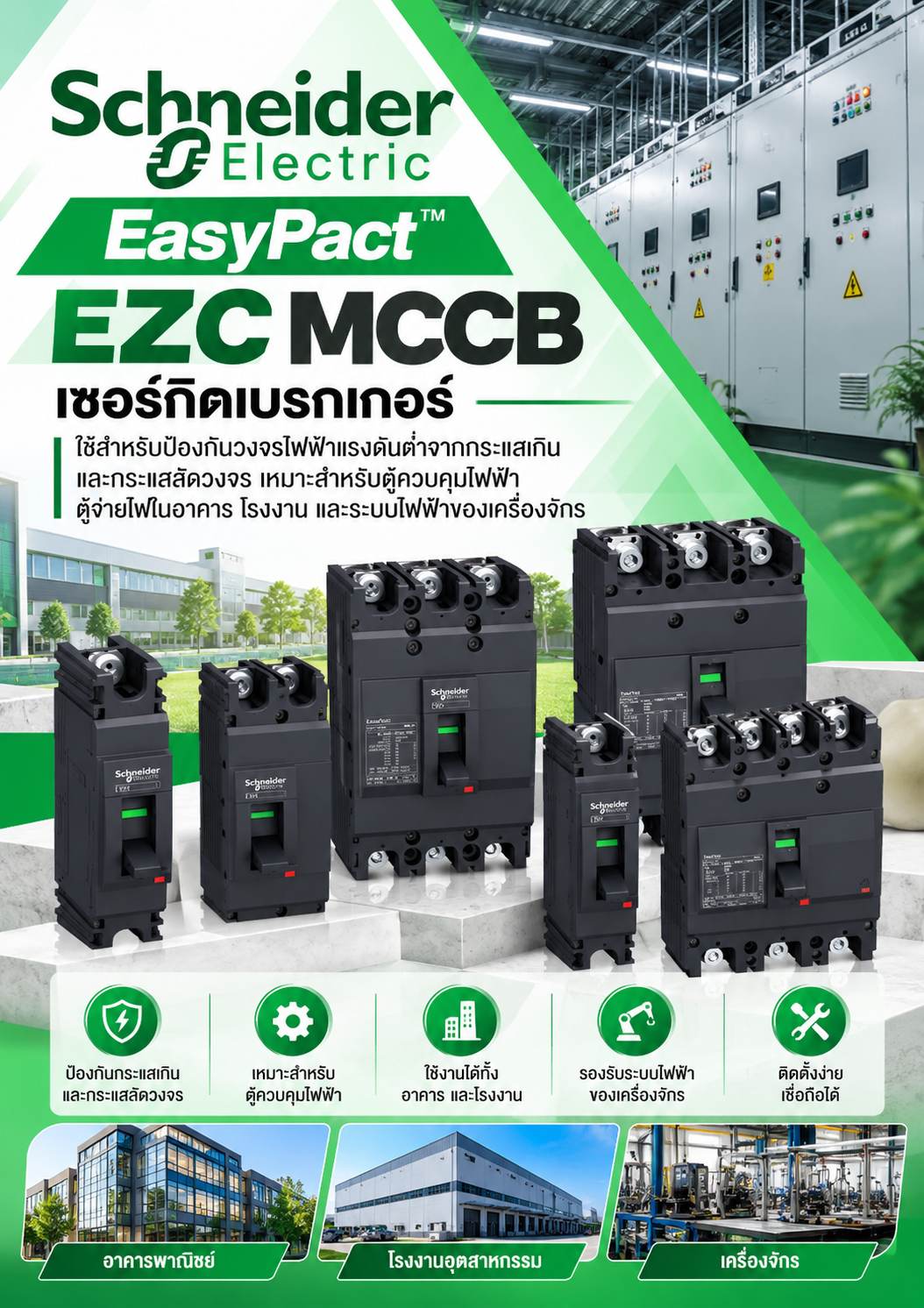

Schneider EasyPact EZC MCCB เซอร์์กิิตเบรกเกอร์์ ใช้สำหรับป้องกันวงจรไฟฟ้าแรงดันต่ำจากกระแสเกินและกระแสลัดวงจร เหมาะสำหรับตู้ควบคุมไฟฟ้า ตู้จ่ายไฟในอาคาร โรงงาน และระบบไฟฟ้าของเครื่องจักร

Schneider Electric EasyPact EZC MCCB เซอร์กิตเบรกเกอร์สำหรับระบบไฟฟ้าแรงดันต่ำ
Schneider Electric EasyPact EZC MCCB คือเซอร์กิตเบรกเกอร์ชนิด Molded Case Circuit Breaker (MCCB) จาก Schneider Electric ออกแบบมาเพื่อป้องกันวงจรไฟฟ้าแรงดันต่ำจากกระแสเกินและกระแสลัดวงจร เหมาะสำหรับระบบจ่ายไฟฟ้าในอาคาร โรงงานอุตสาหกรรม ตู้ควบคุมไฟฟ้า และเครื่องจักร โดยมีหลายขนาดกระแสและค่าความสามารถในการตัดกระแสลัดวงจรให้เลือกตามความต้องการของระบบ
Schneider Electric+1
1. รายละเอียดสินค้า
ประเภทอุปกรณ์: MCCB (Molded Case Circuit Breaker)
ซีรีส์: EasyPact EZC
ผู้ผลิต: Schneider Electric
การใช้งานหลัก: ป้องกันกระแสเกินและกระแสลัดวงจรในระบบจ่ายไฟฟ้าแรงดันต่ำ
ขนาดกระแส: แค็ตตาล็อกของซีรีส์นี้ครอบคลุมช่วงประมาณ 15–630 A โดยขึ้นอยู่กับรุ่นและเฟรมเบรกเกอร์
จำนวนขั้ว: มีตัวเลือกตามรุ่น เช่น 1P, 2P, 3P และ 4P
มาตรฐานอ้างอิง: IEC 60947-2 สำหรับเซอร์กิตเบรกเกอร์แรงดันต่ำ
Schneider Electric+1
หลักการทำงาน
-
ป้องกันกระแสเกิน (Overload Protection): กลไกป้องกันความร้อนจะทำงานเมื่อกระแสสูงเกินค่าที่กำหนดตามเงื่อนไขการทำงาน ช่วยลดความเสี่ยงจากความร้อนสะสมในสายไฟและอุปกรณ์
-
ป้องกันกระแสลัดวงจร (Short-Circuit Protection): กลไกแม่เหล็กช่วยตัดวงจรเมื่อเกิดกระแสลัดวงจรที่เข้าเงื่อนไขการตัดของเบรกเกอร์
-
ตัดต่อวงจรด้วยมือ: ใช้คันโยกสำหรับเปิดและปิดวงจร รวมถึงรีเซ็ตอุปกรณ์หลังตรวจสอบสาเหตุการตัดแล้ว
ฟังก์ชันการป้องกันและค่าการทำงานจริงต้องตรวจสอบจากรหัสรุ่นและเอกสารทางเทคนิคของเบรกเกอร์แต่ละตัว
Schneider Electric+1
2. ข้อดีของ Schneider EasyPact EZC MCCB
1. เพิ่มความปลอดภัยให้ระบบไฟฟ้า
ช่วยตัดวงจรเมื่อเกิดกระแสเกินหรือกระแสลัดวงจรตามคุณสมบัติที่กำหนด ลดความเสี่ยงต่อความเสียหายของสายไฟและอุปกรณ์ไฟฟ้า
2. มีหลายขนาดให้เลือก
รองรับการเลือกใช้งานตามกระแสพิกัด จำนวนขั้ว และความสามารถในการตัดกระแสลัดวงจร เหมาะกับระบบจ่ายไฟหลายรูปแบบ
Schneider Electric+1
3. เหมาะสำหรับตู้จ่ายไฟและตู้ควบคุม
สามารถใช้เป็นอุปกรณ์ป้องกันวงจรในตู้ MDB, ตู้ย่อย DB และตู้ควบคุมเครื่องจักรได้ เมื่อพิกัดและการติดตั้งเหมาะสมกับระบบ
4. รองรับอุปกรณ์เสริมตามรุ่น
มีอุปกรณ์เสริมให้เลือกในซีรีส์ เช่น ชุดหน้าสัมผัสช่วย ชุดสั่งตัดจากระยะไกล และอุปกรณ์ควบคุมด้วยมือแบบโรตารี โดยต้องตรวจสอบความเข้ากันได้กับรุ่นที่เลือก
Schneider Electric+1
3. เหมาะสำหรับการใช้งานประเภทใด?
ตู้ MDB และตู้จ่ายไฟหลัก
ใช้เป็นเบรกเกอร์ป้องกันวงจรจ่ายไฟ โดยต้องเลือกพิกัดกระแสและความสามารถในการตัดกระแสลัดวงจรให้เหมาะสมกับจุดติดตั้ง
ตู้ควบคุมเครื่องจักร
ใช้ป้องกันวงจรจ่ายไฟให้เครื่องจักรและอุปกรณ์ในโรงงาน รวมถึงวงจรมอเตอร์เมื่อออกแบบระบบป้องกันอย่างเหมาะสม
อาคารพาณิชย์และอาคารสำนักงาน
ใช้ในตู้จ่ายไฟสำหรับแบ่งวงจรไปยังพื้นที่หรือโหลดต่าง ๆ ช่วยให้สามารถแยกตัดวงจรเพื่อซ่อมบำรุงได้
4. วิธีเลือก Schneider EasyPact EZC ให้เหมาะสม
ก่อนสั่งซื้อ ควรตรวจสอบรายละเอียดต่อไปนี้
|
รายการ |
สิ่งที่ควรตรวจสอบ |
|---|---|
|
Rated Current (A) |
กระแสพิกัดให้เหมาะกับโหลดและขนาดสายไฟ |
|
Number of Poles |
จำนวนขั้ว 1P, 2P, 3P หรือ 4P ตามระบบ |
|
Breaking Capacity (kA) |
ต้องไม่น้อยกว่ากระแสลัดวงจรที่คาดว่าจะเกิด ณ จุดติดตั้ง |
|
Rated Voltage (V) |
แรงดันพิกัดต้องเหมาะกับระบบไฟฟ้า |
|
Trip Characteristics |
ตรวจสอบคุณสมบัติการตัดและการประสานการป้องกัน |
|
Model / Catalog Number |
ตรวจสอบรหัสรุ่นและอุปกรณ์เสริมที่ใช้งานร่วมกันได้ |
ข้อควรระวัง: ค่า kA ของเบรกเกอร์แต่ละรุ่นอาจแตกต่างกัน แม้จะอยู่ในซีรีส์เดียวกัน จึงไม่ควรเลือกจากค่าแอมป์เพียงอย่างเดียว
Schneider Electric+1
5. รูปภาพและแหล่งข้อมูลต้นฉบับ
แค็ตตาล็อก Schneider Electric EasyPact EZC
ใช้ตรวจสอบภาพผลิตภัณฑ์ ตารางพิกัดกระแส คุณสมบัติทางไฟฟ้า อุปกรณ์เสริม และรหัสสินค้า
ภาพผลิตภัณฑ์ EasyPact EZC
ตัวอย่างภาพสินค้าและรายละเอียดของรุ่น EZC100H จากร้านค้าออนไลน์ของ Schneider Electric
หมายเหตุ: ภาพประกอบด้านบนเป็นภาพอ้างอิงผลิตภัณฑ์ในซีรีส์ EasyPact EZC ไม่ใช่การยืนยันว่าทุกรุ่นมีรูปลักษณ์หรือพิกัดเหมือนกัน หากนำไปเผยแพร่บนเว็บไซต์ ควรตรวจสอบสิทธิ์การใช้ภาพและระบุแหล่งที่มาตามเงื่อนไขของเจ้าของภาพ ส่วนภาพที่เกี่ยวข้องกับ PIITGROUP ควรใช้ภาพจากเว็บไซต์หรือคลังภาพที่บริษัทมีสิทธิ์ใช้งาน
Schneider EasyPact EZC MCCB เซอร์กิตเบรกเกอร์ป้องกันกระแสเกินและกระแสลัดวงจร
Schneider EasyPact EZC MCCB เป็นเซอร์กิตเบรกเกอร์ชนิด Molded Case Circuit Breaker (MCCB) สำหรับระบบไฟฟ้าแรงดันต่ำ ออกแบบมาเพื่อป้องกันวงจรไฟฟ้าจากกระแสเกิน (Overload) และกระแสลัดวงจร (Short Circuit) ช่วยเพิ่มความปลอดภัยให้กับระบบจ่ายไฟฟ้าและอุปกรณ์ไฟฟ้าที่เชื่อมต่ออยู่ในวงจร
เหมาะสำหรับติดตั้งในตู้ควบคุมไฟฟ้า ตู้จ่ายไฟฟ้าภายในอาคาร โรงงานอุตสาหกรรม และระบบไฟฟ้าของเครื่องจักร โดยสามารถเลือกพิกัดกระแส จำนวนขั้ว และความสามารถในการตัดกระแสลัดวงจรให้เหมาะสมกับลักษณะการใช้งานและข้อกำหนดของระบบไฟฟ้า
จุดเด่นของ Schneider EasyPact EZC MCCB
- ป้องกันกระแสเกิน: ช่วยป้องกันวงจรเมื่อมีกระแสไฟฟ้าไหลเกินค่าที่กำหนดตามคุณลักษณะของอุปกรณ์
- ป้องกันกระแสลัดวงจร: ช่วยตัดวงจรเมื่อเกิดกระแสลัดวงจรภายในขอบเขตความสามารถของเบรกเกอร์
- รองรับงานระบบไฟฟ้าแรงดันต่ำ: เหมาะสำหรับงานจ่ายไฟฟ้าในอาคารและโรงงานอุตสาหกรรม
- เลือกใช้งานได้ตามความต้องการ: ควรพิจารณารุ่น พิกัดกระแส จำนวนขั้ว และค่าความสามารถในการตัดกระแสลัดวงจรให้ตรงกับระบบ
- เหมาะสำหรับงานติดตั้งในตู้ไฟฟ้า: ใช้เป็นอุปกรณ์ป้องกันในตู้ควบคุม ตู้จ่ายไฟ และระบบจ่ายพลังงานให้เครื่องจักร
การใช้งาน Schneider EasyPact EZC MCCB
- ตู้เมนและตู้จ่ายไฟฟ้าในอาคาร
- ตู้ควบคุมไฟฟ้าในโรงงานอุตสาหกรรม
- ระบบจ่ายไฟให้เครื่องจักรและอุปกรณ์ไฟฟ้า
- ระบบป้องกันวงจรไฟฟ้าแรงดันต่ำในงานติดตั้งเชิงพาณิชย์
การเลือกใช้งานควรตรวจสอบรหัสรุ่น พิกัดแรงดัน พิกัดกระแส จำนวนขั้ว ความสามารถในการตัดกระแสลัดวงจร และลักษณะการติดตั้งจากเอกสารทางเทคนิคของ Schneider Electric เพื่อให้เหมาะสมกับระบบไฟฟ้าและมาตรฐานความปลอดภัยที่เกี่ยวข้อง
Schneider Electric, Schneider EasyPact EZC MCCB, EasyPact EZC, EasyPact EZC MCCB, MCCB, Molded Case Circuit Breaker, เซอร์กิตเบรกเกอร์, เบรกเกอร์แรงดันต่ำ, เบรกเกอร์ป้องกันกระแสเกิน, เบรกเกอร์ป้องกันไฟฟ้าลัดวงจร, อุปกรณ์ไฟฟ้าโรงงาน, ตู้จ่ายไฟฟ้า, ตู้ควบคุมไฟฟ้า
#SchneiderElectric #EasyPactEZC #EasyPactEZCMCCB #MCCB #CircuitBreaker #เซอร์กิตเบรกเกอร์ #เบรกเกอร์Schneider #เบรกเกอร์แรงดันต่ำ #อุปกรณ์ไฟฟ้า #อุปกรณ์ไฟฟ้าอุตสาหกรรม #ตู้ควบคุมไฟฟ้า #ระบบไฟฟ้าโรงงาน
เว็บไซต์ภายนอก: Schneider Electric ประเทศไทย
6. สรุปแบบย่อ เข้าใจง่าย
Schneider Electric EasyPact EZC MCCB เป็นเซอร์กิตเบรกเกอร์สำหรับป้องกันวงจรไฟฟ้าแรงดันต่ำจากกระแสเกินและกระแสลัดวงจร มีหลายขนาดกระแสและจำนวนขั้วให้เลือก เหมาะสำหรับตู้ MDB ตู้จ่ายไฟ ตู้ควบคุมไฟฟ้า และโรงงานอุตสาหกรรม
จุดเด่นคือช่วยเพิ่มความปลอดภัยให้ระบบไฟฟ้า มีตัวเลือกหลากหลาย และรองรับอุปกรณ์เสริมตามรุ่น การเลือกใช้งานต้องพิจารณากระแสพิกัด แรงดัน จำนวนขั้ว และค่าการตัดกระแสลัดวงจรให้ตรงกับระบบจริง
Schneider EasyPact EZC MCCB เซอร์กิตเบรกเกอร์แรงดันต่ำ
รายละเอียด Schneider EasyPact EZC MCCB
การใช้งาน Schneider EasyPact EZC MCCB
วิธีเลือก Schneider EasyPact EZC MCCB ให้เหมาะกับระบบไฟฟ้า
Schneider EasyPact EZC MCCB
Schneider EasyPact EZC
EasyPact EZC MCCB
Schneider MCCB
เซอร์กิตเบรกเกอร์ Schneider
MCCB แรงดันต่ำ
เบรกเกอร์ป้องกันกระแสเกิน
เบรกเกอร์ป้องกันไฟฟ้าลัดวงจร
เบรกเกอร์โรงงานอุตสาหกรรม
เบรกเกอร์สำหรับตู้ไฟฟ้า
