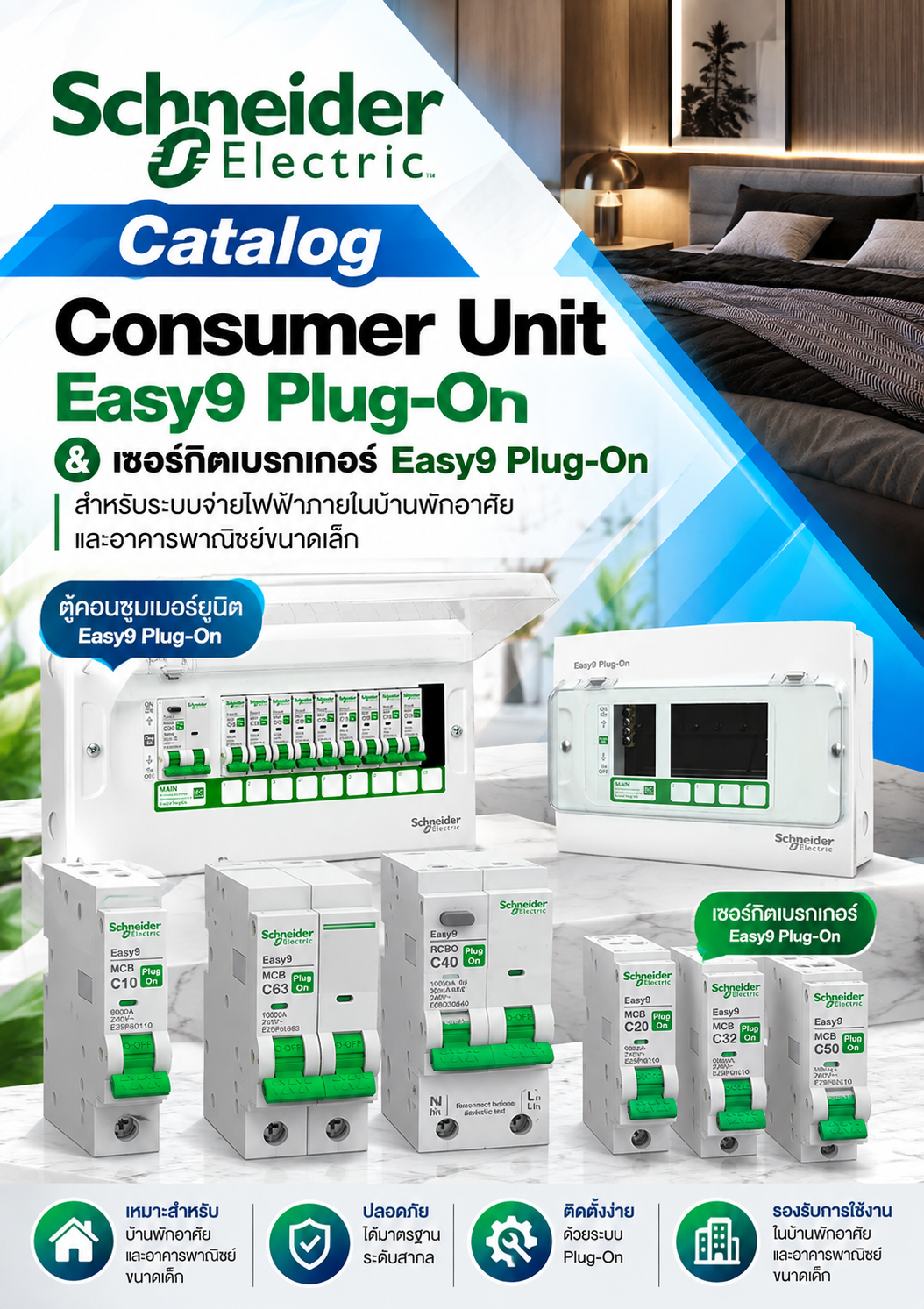

Schneider Consumer Unit Easy9 Plug-On และ Circuit Breaker Easy9 Plug-On

แคตตาล็อก Schneider Electric Easy9 Plug-On เป็นกลุ่มผลิตภัณฑ์ตู้คอนซูมเมอร์ยูนิตและเซอร์กิตเบรกเกอร์ สำหรับระบบจ่ายไฟฟ้าภายในบ้านพักอาศัยและอาคารพาณิชย์ขนาดเล็ก ออกแบบให้ติดตั้งสะดวกด้วยระบบ Plug-On พร้อมอุปกรณ์ป้องกันวงจรไฟฟ้าที่ช่วยลดความเสี่ยงจากกระแสเกินและกระแสลัดวงจร โดยมีทั้งตู้ไฟ เมนเบรกเกอร์ เบรกเกอร์ลูกย่อย และอุปกรณ์ป้องกันไฟรั่วตามรุ่นที่เลือกใช้

Schneider Electric Thailand

+1

1. Consumer Unit – ตู้คอนซูมเมอร์ยูนิต Easy9 Plug-On

ตู้คอนซูมเมอร์ยูนิตทำหน้าที่เป็นศูนย์กลางในการรับและกระจายกระแสไฟฟ้าไปยังวงจรย่อยต่าง ๆ ภายในอาคาร เช่น วงจรแสงสว่าง เต้ารับ เครื่องปรับอากาศ และเครื่องใช้ไฟฟ้า โดยช่วยจัดระเบียบเบรกเกอร์และสายไฟให้อยู่ในตู้เดียวกัน

คุณสมบัติเด่น

• มีขนาดให้เลือกหลายจำนวนช่อง เช่น 4, 6, 8, 10 และ 14 ช่อง ตามรุ่นที่มีจำหน่าย

• ใช้ระบบติดตั้งเบรกเกอร์แบบ Plug-On เพื่อให้การติดตั้งสะดวกและรวดเร็ว

• มีฝาครอบโปร่งใสในรุ่นที่รองรับ ช่วยให้ตรวจสอบสถานะเบรกเกอร์ได้ง่าย

• มีจุดนำสายไฟเข้าตู้หลายตำแหน่งตามรูปแบบของตู้

• ออกแบบสำหรับงานติดตั้งในที่พักอาศัยและอาคารขนาดเล็ก



  Schneider Electric ประเทศไทย

  +2

ตัวอย่างรหัสสินค้า ได้แก่ EZ9EPL104, EZ9EPL106, EZ9EPL108, EZ9EPL110 และ EZ9EPL114 โดยตัวเลขท้ายรหัสสัมพันธ์กับจำนวนช่องของตู้แต่ละรุ่น

2. Circuit Breaker – เซอร์กิตเบรกเกอร์ Easy9 Plug-On

เซอร์กิตเบรกเกอร์เป็นอุปกรณ์ตัดวงจรไฟฟ้าอัตโนมัติเมื่อเกิดกระแสไฟฟ้าเกินหรือไฟฟ้าลัดวงจร ช่วยป้องกันสายไฟและอุปกรณ์ไฟฟ้าจากความเสียหายที่เกิดจากกระแสผิดปกติ

2.1 MCB – Miniature Circuit Breaker

เบรกเกอร์ลูกย่อยสำหรับแยกควบคุมวงจรไฟฟ้าแต่ละส่วนภายในอาคาร เช่น วงจรปลั๊กไฟ วงจรแสงสว่าง และวงจรเครื่องใช้ไฟฟ้า

แบบ 1P (1 Pole)

ใช้กับวงจรไฟฟ้า 1 เฟสในงานที่เหมาะสมกับการตัดตัวนำเฟส เช่น รุ่น 10A, 16A, 20A และ 32A ตามพิกัดที่มีจำหน่าย

แบบ 2P (2 Poles)

ใช้ตัดวงจรตัวนำ 2 ขั้วพร้อมกันตามการออกแบบของเบรกเกอร์ เหมาะกับวงจรที่ต้องการตัดตัวนำทั้งสองขั้ว โดยมีพิกัดกระแสให้เลือกตามรุ่น เช่น 40A, 50A และ 63A

คุณสมบัติสำคัญของ MCB รุ่น Easy9 Plug-On ได้แก่

• Overload Protection: ป้องกันกระแสไฟฟ้าเกินจากการใช้โหลดมากเกินไป

• Short Circuit Protection: ตัดวงจรเมื่อเกิดกระแสลัดวงจร

• Plug-On Connection: ใช้ระบบเชื่อมต่อแบบ Plug-On ที่ออกแบบมาให้ติดตั้งเข้ากับตู้รุ่นที่รองรับได้สะดวก

• On/Off Indicator: มีตัวแสดงสถานะเปิดและปิดวงจรในรุ่นที่รองรับ

• Breaking Capacity: มีพิกัดการตัดกระแสลัดวงจรแตกต่างกันตามรุ่น เช่น 6kA หรือ 10kA



  ผู้เชี่ยวชาญด้านพลังงานระดับโลก

  +2

2.2 RCBO – Residual Current Circuit Breaker with Overcurrent Protection

RCBO เป็นอุปกรณ์ที่รวมการป้องกันกระแสไฟฟ้าเกิน การลัดวงจร และกระแสไฟฟ้ารั่วไว้ในอุปกรณ์เดียว จึงเหมาะสำหรับใช้เป็นเมนเบรกเกอร์ในตู้คอนซูมเมอร์ยูนิตบางรุ่น เพื่อเพิ่มการป้องกันอันตรายจากไฟรั่วและไฟดูด

การเลือกใช้งานควรพิจารณาอย่างน้อย 3 ค่า ได้แก่

• Rated Current (A): พิกัดกระแสไฟฟ้าที่อุปกรณ์รองรับ

• Residual Operating Current (mA): ค่ากระแสไฟรั่วที่ทำให้อุปกรณ์ตัดวงจร เช่น 30mA ในรุ่นที่กำหนด

• Breaking Capacity (kA): ความสามารถในการตัดกระแสลัดวงจรของอุปกรณ์

ควรตรวจสอบชนิดของ RCBO และคุณสมบัติการป้องกันจากเอกสารของรุ่นนั้นโดยตรง เพราะไม่ใช่ทุกโมเดลจะมีคุณสมบัติเหมือนกัน

Schneider Electric Thailand

+2

3. ความหมายของระบบ Plug-On

ระบบ Plug-On คือรูปแบบการเชื่อมต่อเบรกเกอร์กับชุดจ่ายไฟภายในตู้ที่ออกแบบให้ติดตั้งเข้ากันได้โดยตรง ช่วยลดความซับซ้อนในการประกอบเมื่อเทียบกับระบบที่ต้องต่อสายเข้าขั้วเบรกเกอร์แต่ละตัว

ข้อควรทราบคือ ต้องใช้เบรกเกอร์ที่รองรับกับตู้และระบบ Plug-On ของรุ่นนั้นโดยเฉพาะ ไม่ควรเลือกเบรกเกอร์จากรูปร่างหรือพิกัดกระแสเพียงอย่างเดียว

4. การเลือกขนาดตู้และเบรกเกอร์ให้เหมาะสม

การติดตั้งและเลือกพิกัดอุปกรณ์ควรให้ช่างไฟฟ้าที่มีความรู้ตรวจสอบ เพื่อให้ระบบป้องกันทำงานได้ถูกต้องและปลอดภัย

สรุป

Schneider Electric Easy9 Plug-On เป็นกลุ่มผลิตภัณฑ์สำหรับการจัดระบบจ่ายไฟฟ้าในบ้านและอาคารขนาดเล็ก ประกอบด้วย ตู้คอนซูมเมอร์ยูนิต MCB และ RCBO ตามรุ่นที่เลือก จุดเด่นคือระบบ Plug-On ที่ช่วยให้การติดตั้งสะดวก พร้อมตัวเลือกขนาดตู้และพิกัดเบรกเกอร์ที่หลากหลาย

ดูรายละเอียดรุ่นสินค้าและข้อมูลทางเทคนิคเพิ่มเติมได้ที่ เว็บไซต์ Schneider Electric Thailand – Easy9 Plug-On หรือ รายการสินค้า Easy9 Plug-On
