CHINT Catalog: RCCB NL Series, RCBO, NB Series – Low Voltage กลุ่มนี้เป็นอุปกรณ์ป้องกันไฟฟ้าในระบบ Final Power Distribution / Modular DIN Rail โดยแบ่งหน้าที่หลักเป็น RCCB (กันไฟรั่ว), RCBO (กันไฟรั่ว + กระแสเกิน/ลัดวงจร) และอุปกรณ์ในตระกูล NB ที่เป็น RCBO/MCB ตามรุ่นครับ

จาก CHINT Low Voltage Brief Catalogue ปัจจุบัน กลุ่มนี้มีหลายตระกูล เช่น NL1, NL210, NXL-63 สำหรับ RCCB และ NB310L, NB2LE, NB1L, NB3LE, NB4LE, NBH8LE, NB8LE รวมถึง NXBLE สำหรับ RCBO

1. ภาพรวมของผลิตภัณฑ์

4

สามารถแบ่งง่าย ๆ ได้ดังนี้

จุดสำคัญ: RCCB ต้องใช้งานร่วมกับ MCB/MCCB เพื่อป้องกันกระแสเกินและลัดวงจร ขณะที่ RCBO รวมหน้าที่ทั้งสองส่วนไว้ในอุปกรณ์เดียว

2. RCCB คืออะไร?

RCCB – Residual Current Circuit Breaker

เป็นอุปกรณ์ที่ตรวจจับ กระแสไฟรั่ว (Residual Current) แล้วตัดวงจรเมื่อพบว่ามีกระแสไหลกลับไม่สมดุล

หน้าที่หลักคือ

• ป้องกันไฟดูด
• ป้องกันไฟรั่ว
• ลดความเสี่ยงจากไฟไหม้ที่เกิดจากกระแสไฟรั่ว
• ตรวจจับกระแส Residual Current

แต่ RCCB ไม่มีระบบป้องกัน Overload และ Short Circuit ในตัว ดังนั้นจึงต้องติดตั้งร่วมกับ MCB/MCCB

3. CHINT NL1 Series

NL1 เป็น RCCB แบบ Magnetic Type สำหรับป้องกันกระแสไฟรั่วในระบบไฟฟ้า

CHINT ระบุว่า NL1 มี Rated Current ตั้งแต่ 25A ถึง 100A, รองรับ 2P และ 4P และมีความไวในการตัด 30mA, 100mA และ 300mA

คุณสมบัติหลัก

• Rated Current: 25 / 40 / 63 / 80 / 100A
• Pole: 2P / 4P
• Voltage:
  • 2P: 230V
  • 4P: 400V
• Frequency: 50/60Hz
• Sensitivity: 30 / 100 / 300mA
• Type: AC / A ตามรุ่น
• Breaking/conditional short-circuit rating: 6kA
• Mounting: 35mm DIN Rail
• Standard: IEC/EN 61008-1

4. Type AC กับ Type A ของ NL1

เป็นจุดที่สำคัญมากในการเลือก RCCB

Type AC

ตรวจจับกระแสไฟรั่วแบบ

Sinusoidal AC

เหมาะกับโหลดไฟฟ้าทั่วไป

Type A

ตรวจจับได้ทั้ง

• AC Residual Current
• Pulsating DC Residual Current

จึงเหมาะกับอุปกรณ์อิเล็กทรอนิกส์มากกว่า Type AC เช่น Power Supply, เครื่องใช้ไฟฟ้าที่มีวงจรอิเล็กทรอนิกส์ เป็นต้น

5. ความหมายของ 30mA / 100mA / 300mA

ค่าตัวนี้คือ Rated Residual Operating Current (IΔn)

CHINT ระบุ 30mA เป็น Additional Protection Against Direct Contact และ 300mA สำหรับการป้องกัน Indirect Contact และ Fire Hazard

การเลือกค่าความไวต้องพิจารณาระบบสายดิน การออกแบบวงจร และข้อกำหนดของงานจริง ไม่ควรเลือกจากค่า mA เพียงอย่างเดียว

6. CHINT NL210 – RCCB Type B

NL210 เป็น RCCB ที่น่าสนใจเป็นพิเศษ เพราะเป็น Type B RCCB

สามารถตรวจจับ Residual Current ได้กว้างกว่า Type AC/A ได้แก่

• AC
• Pulsating DC
• Smooth DC
• Residual current ความถี่สูงบางช่วง
• รองรับการตรวจจับถึง 1000Hz ตามข้อมูล CHINT

จึงเหมาะกับระบบสมัยใหม่ เช่น

• EV Charger
• Inverter
• Solar
• Electronic Power System
• อุปกรณ์ที่มี Power Electronics

สเปกหลักของ NL210

ข้อมูลเหล่านี้มาจากหน้า Product และ Catalog ของ CHINT โดยตรง

7. NXL-63

ใน Catalog ปัจจุบันของ CHINT ยังมี NXL-63 อยู่ในกลุ่ม RCCB โดยมี Rated Current ประมาณ 16–63A ตาม Brief Catalogue

ดังนั้นหากจัดหมวดสินค้าบนเว็บไซต์ สามารถแยกเป็น

RCCB

• NL1
• NL210
• NXL-63

ได้อย่างชัดเจน

8. RCBO คืออะไร?

RCBO – Residual Current Circuit Breaker with Overcurrent Protection

เป็นอุปกรณ์ที่รวม

RCCB + MCB

ไว้ในตัวเดียว

จึงสามารถป้องกันได้ทั้ง

① Leakage Current

ไฟรั่ว / ไฟดูด

② Overload

กระแสเกิน

③ Short Circuit

ไฟฟ้าลัดวงจร

นี่คือข้อแตกต่างหลักระหว่าง RCCB กับ RCBO

9. CHINT NB Series – RCBO

ใน Catalog CHINT กลุ่ม NB มี RCBO หลายตระกูล เช่น

• NB310L
• NB2LE
• NB1L
• NB3LEG-40
• NB3LE
• NB3LEU
• NB4LE
• NBH8LE
• NB8LE-63M

รวมถึงตระกูล NXBLE ที่อยู่ในกลุ่ม RCBO เช่น

• NXBLE-32
• NXBLE-40
• NXBLE-63
• NXBLE-63Y
• NXBLE-125

ตาม CHINT Low Voltage Brief Catalogue ปัจจุบัน

10. NB1L

NB1L เป็น RCBO ที่อยู่ในกลุ่ม Magnetic Type ตาม Catalog CHINT

ข้อดีของ RCBO คือสามารถนำไปติดตั้งเป็นรายวงจรได้ เช่น

วงจรไฟส่องสว่าง

→ NB1L

วงจรเต้ารับ

→ NB1L

วงจรเครื่องใช้ไฟฟ้า

→ NB1L

ทำให้เมื่อเกิดไฟรั่วเฉพาะวงจรนั้น RCBO จะตัดเฉพาะวงจรที่มีปัญหา แทนที่จะตัดวงจรทั้งหมด

11. NB2LE

NB2LE เป็น RCBO แบบ Electronic Type ตาม CHINT Brief Catalogue

เหมาะสำหรับงานที่ต้องการรวม

Residual Current Protection + Overcurrent Protection

ไว้ในอุปกรณ์เดียว

12. NB310L

NB310L เป็นอีกหนึ่ง RCBO ในตระกูล NB โดย CHINT ระบุใน Brief Catalogue ว่าเป็น Magnetic Type และมีรูปแบบ Pole/Curve ตามรุ่นที่กำหนด

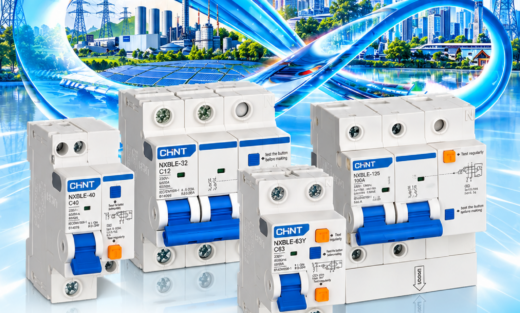

13. NXBLE Series

อีกกลุ่มที่สำคัญคือ NXBLE

ตัวอย่างเช่น

• NXBLE-32
• NXBLE-40
• NXBLE-63
• NXBLE-63Y
• NXBLE-125

CHINT ระบุค่ากระแสและ Breaking Capacity แตกต่างกันตามรุ่น เช่น

NXBLE-40

• 6–40A
• Icu 4.5kA

NXBLE-63

• 6–63A
• Icu 6kA

NXBLE-63Y

• 6–63A
• Icu 4.5kA

NXBLE-125

• 60–125A
• Icu 7.5kA

ตามข้อมูลใน Brief Catalogue ปัจจุบัน

14. เปรียบเทียบ RCCB กับ RCBO

15. RCCB + MCB กับ RCBO

ตัวอย่างระบบแบบดั้งเดิม:

Main → RCCB → MCB → Load

เช่น

MDB
 │
 RCCB
 │
 ├── MCB → Lighting
 │
 ├── MCB → Socket
 │
 └── MCB → Air Conditioner

ส่วนระบบที่ใช้ RCBO:

MDB
 │
 ├── RCBO → Lighting
 │
 ├── RCBO → Socket
 │
 └── RCBO → Air Conditioner

ข้อดีของแบบ RCBO คือสามารถแยกการป้องกันแต่ละวงจรได้ชัดเจน

16. การเลือก RCBO ต้องดูอะไรบ้าง?

ก่อนเลือกสินค้า CHINT ควรดูอย่างน้อย 7 รายการ

1. Rated Current

เช่น

10A / 16A / 20A / 25A / 32A / 40A / 63A

2. Pole

เช่น

• 1P+N
• 2P
• 3P
• 3P+N
• 4P

3. Tripping Curve

เช่น

• B Curve
• C Curve
• D Curve

4. Residual Current

เช่น

• 30mA
• 100mA
• 300mA

5. RCCB Type

เช่น

• AC
• A
• B

6. Breaking Capacity

เช่น

• 4.5kA
• 6kA
• 10kA

7. Standard

เช่น

• IEC/EN 61009-1 สำหรับ RCBO
• IEC/EN 61008-1 สำหรับ RCCB

17. ตัวอย่างการอ่านรหัสสินค้า

สมมติสินค้าระบุว่า

RCBO C16 30mA

สามารถอ่านได้ว่า

• C = Curve C
• 16 = Rated Current 16A
• 30mA = Residual Current Sensitivity 30mA

แต่การเลือกสินค้าจริงต้องดู Full Ordering Code ของ CHINT เพราะรหัสรุ่นอาจมีรายละเอียดเพิ่มเติม เช่น Pole, Type, Breaking Capacity และแรงดันไฟฟ้า

18. อุปกรณ์เสริม

ในกลุ่ม Modular DIN Rail ของ CHINT ยังมี Accessories สำหรับ MCB/RCBO เช่น

• XF9 – Auxiliary Contact
• XF9J – Alarm Auxiliary Contact
• S9 – Shunt Release
• V9 – Under-voltage Release

โดย CHINT ระบุว่าอุปกรณ์เหล่านี้ใช้กับ NB1 / NBHB / NB1L / NBH8LE ตามรุ่นที่กำหนด

19. เหมาะกับงานอะไร?

บ้านพักอาศัย

• Lighting
• Socket
• เครื่องใช้ไฟฟ้า
• Air Conditioner
• Water Heater

อาคารสำนักงาน

• Lighting Circuit
• Socket Circuit
• Office Equipment
• Small Power

ร้านค้า / อาคารพาณิชย์

• ป้ายไฟ
• Lighting
• Socket
• Equipment

ระบบอุตสาหกรรม

• Control Circuit
• Auxiliary Circuit
• Small Machine
• Electronic Equipment

Solar / Inverter / EV

ควรพิจารณา RCCB/RCBO Type A หรือ Type B ตามลักษณะของอุปกรณ์และข้อกำหนดของระบบ ไม่ควรเลือก Type AC โดยอัตโนมัติ

20. โครงสร้างสำหรับเว็บไซต์ WooCommerce

สำหรับเว็บไซต์ขายสินค้าไฟฟ้า ผมแนะนำจัดหมวดดังนี้ครับ

CHINT → Low Voltage → Final Power Distribution

RCCB

• NL1
• NL210
• NXL-63

RCBO

• NB1L
• NB2LE
• NB310L
• NB3LE
• NB3LEU
• NB4LE
• NBH8LE
• NB8LE
• NXBLE

Accessories

• Auxiliary Contact
• Alarm Contact
• Shunt Release
• Under-voltage Release

และทำ Filter:

Rated Current

• 16A
• 20A
• 25A
• 32A
• 40A
• 50A
• 63A
• 80A
• 100A
• 125A

Pole

• 1P+N
• 2P
• 3P+N
• 4P

Curve

• B
• C
• D

Sensitivity

• 30mA
• 100mA
• 300mA

RCCB Type

• AC
• A
• B

Breaking Capacity

• 4.5kA
• 6kA
• 10kA

สรุปให้เข้าใจง่าย

NL Series = RCCB

เน้น ป้องกันไฟรั่ว/ไฟดูด แต่ไม่มี Overcurrent Protection จึงต้องทำงานร่วมกับ MCB/MCCB โดย NL1 มี Type AC/A และ NL210 เป็น Type B สำหรับระบบที่ต้องการตรวจจับ Residual Current ได้หลากหลายขึ้น

NB Series / NXBLE = RCBO

รวม ไฟรั่ว + Overload + Short Circuit ไว้ในอุปกรณ์เดียว เหมาะสำหรับการป้องกันวงจรแยกแต่ละวงจร และ CHINT มีหลายตระกูลย่อยให้เลือกตามชนิด Magnetic/Electronic, กระแสพิกัด, Pole, Curve และ Breaking Capacity
