CHINT พบว่า Industrial Control – Low Voltage Master Catalog เป็นแคตตาล็อกกลุ่มผลิตภัณฑ์ควบคุมไฟฟ้าแรงดันต่ำโดยรวม และในกลุ่ม Fuse Protection จะเน้นอุปกรณ์ฟิวส์และ Fuse Protector สำหรับป้องกันวงจรจาก Overload และ Short Circuit โดย CHINT มีผลิตภัณฑ์หลายรูปแบบตามชนิดฟิวส์และลักษณะการติดตั้ง

CHINT Fuse Protection คืออะไร?

Fuse Protection คืออุปกรณ์ป้องกันวงจรไฟฟ้าที่ใช้ ฟิวส์ (Fuse) เป็นตัวตัดวงจร เมื่อมีกระแสไฟฟ้าเกินค่าที่กำหนดหรือเกิดกระแสลัดวงจร ฟิวส์จะหลอมตัวและหยุดการไหลของกระแส เพื่อช่วยป้องกันสายไฟ อุปกรณ์ควบคุม และโหลดจากความเสียหาย

โดยทั่วไปจะประกอบด้วย

Fuse + Fuse Holder / Fuse Protector

หลักการทำงานคือ

แหล่งจ่ายไฟ
     │
     ▼
 Fuse Protector
     │
     ▼
 Contactor / Control Device
     │
     ▼
      Load

หากเกิดกระแสผิดปกติ

Overload / Short Circuit
          ↓
     Fuse Melts
          ↓
     Circuit Opens
          ↓
      Load Protected

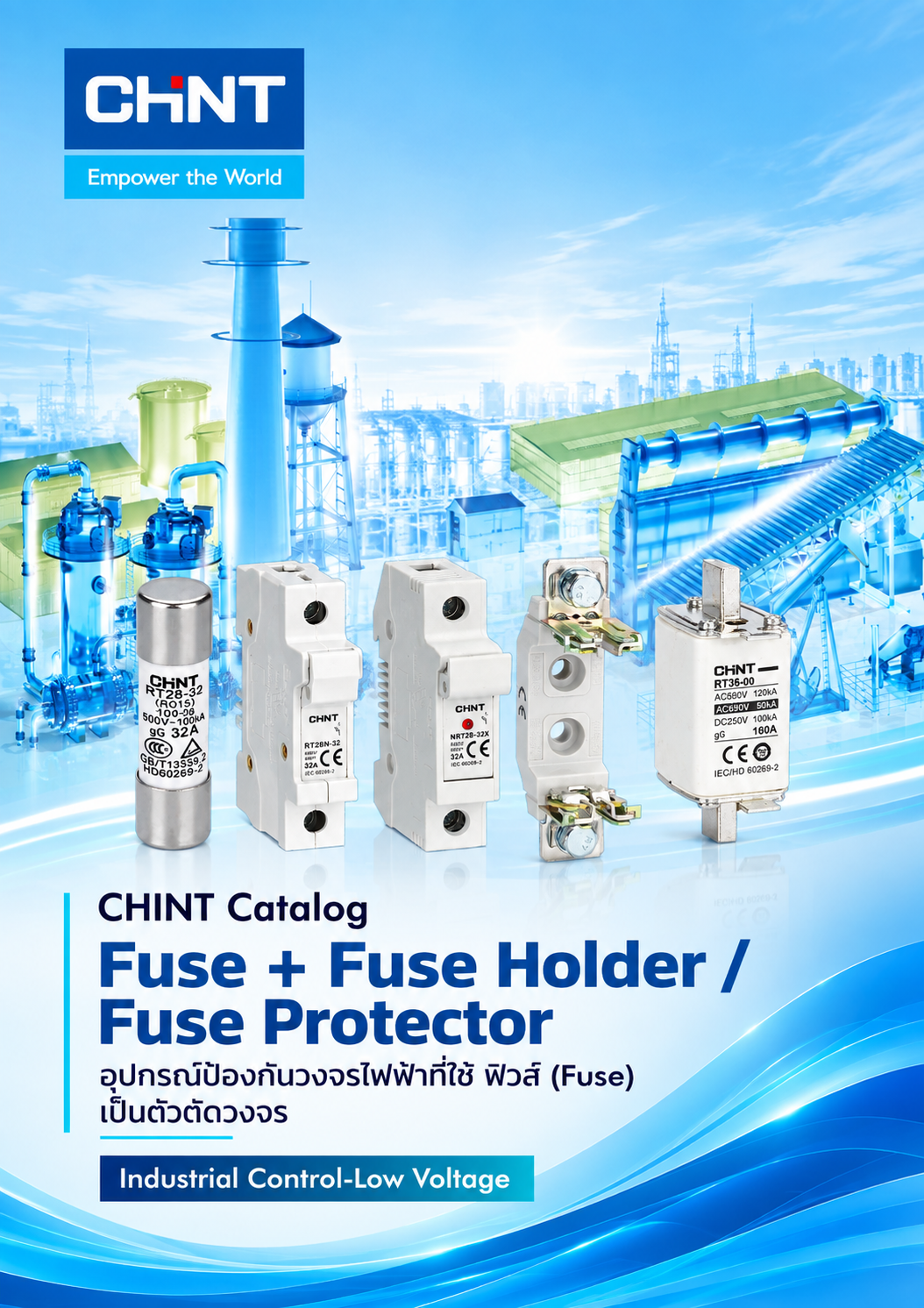

1. กลุ่มผลิตภัณฑ์ Fuse Protection ของ CHINT

ในกลุ่มผลิตภัณฑ์ CHINT จะพบ Fuse Protector หลายรูปแบบ โดยตัวอย่างที่สำคัญ ได้แก่

① RT28 – Cylindrical Fuse Protector

เป็น Fuse Protector แบบ Cylindrical สำหรับฟิวส์ทรงกระบอก เหมาะกับงาน

• Industrial Control Panel
• ตู้ควบคุมไฟฟ้า
• Lighting
• Low Voltage Distribution
• Control Circuit

CHINT ระบุ RT28 สำหรับระบบ AC 45–62Hz สูงสุด 500V และมีกระแสใช้งานตั้งแต่ 2–63A ขึ้นอยู่กับรุ่น โดยรองรับฟิวส์แบบ gG และมี Breaking Capacity สูงสุด 100kA ตามข้อมูลผลิตภัณฑ์

2. RT28-32

RT28-32 เป็น Fuse Protector สำหรับฟิวส์ทรงกระบอกขนาด

10 × 38 mm

รองรับกระแสฟิวส์ประมาณ

2–32A

จุดเด่นคือสามารถติดตั้งบน DIN Rail TH35-7.5 ได้ ทำให้เหมาะกับตู้ Control Panel และตู้ไฟฟ้าที่ใช้ Modular Components

ตัวอย่างการใช้งาน

Control Power
     │
     ▼
 RT28-32
     │
     ▼
 Control Transformer
     │
     ▼
 Contactor / Relay

3. RT28-63

RT28-63 ใช้ฟิวส์ทรงกระบอกขนาด

14 × 51 mm

รองรับกระแสประมาณ

2–63A

เหมาะกับวงจรที่ต้องการกระแสสูงกว่า RT28-32

CHINT ระบุว่า RT28-32 และ RT28-63 ใช้โครงสร้างแบบ Modular เช่นเดียวกัน แต่ต่างกันที่ขนาด Fuse Link และพิกัดกระแส

4. RT28 แบบมี Indicator

CHINT ยังมีรุ่นที่มี Neon Indicator

ตัว Indicator ใช้แสดงสถานะของ Fuse เพื่อช่วยให้ผู้ปฏิบัติงานตรวจสอบได้ง่ายขึ้นเมื่อฟิวส์ขาด

ตัวอย่างแนวคิด:

Fuse ปกติ

Fuse → Indicator OFF

Fuse ขาด

Fuse → Indicator ON

จึงช่วยให้ช่างสามารถระบุ Fuse ที่เสียได้ง่ายขึ้น โดยไม่จำเป็นต้องถอด Fuse Protector ออกมาตรวจสอบทันที

5. NRT36 – Knife Contact Fuse Protector

อีกกลุ่มหนึ่งคือ NRT36

เป็น Fuse Protector แบบ Knife Contact หรือฟิวส์แบบมีใบมีดสัมผัส

CHINT ระบุ NRT36-00 (NH00) สำหรับวงจร AC 45–62Hz สูงสุด 690V และกระแสฟิวส์ 2–160A โดยมี Breaking Capacity สูงสุดตามแรงดันที่กำหนด และเป็นไปตาม IEC 60269-2 / GB/T 13539.2

จึงเหมาะกับงานที่ต้องการ Fuse Protection ที่รองรับกระแสสูงกว่า Fuse แบบ Cylindrical

6. NRT36 จุดเด่น

NRT36 มีคุณสมบัติที่น่าสนใจ เช่น

• Fuse ขนาด NH00
• รองรับกระแสสูงถึง 160A
• ติดตั้งบน DIN Rail ได้
• สามารถติดตั้งแบบ Screw ได้
• สามารถประกอบหลาย Pole ได้
• มี Indicator แสดงสถานะ Fuse
• รองรับงาน Industrial Control
• รองรับงาน Low Voltage Distribution

CHINT ระบุว่าการออกแบบของ NRT36 เน้น การติดตั้งที่รวดเร็ว การต่อหลาย Pole และการตรวจสอบสถานะฟิวส์ได้ง่าย

7. Fuse Type ที่ควรรู้

ในการเลือก CHINT Fuse Protection ควรดู ประเภทของ Fuse ด้วย ไม่ใช่ดูเฉพาะ Ampere

ตัวอย่างเช่น

gG

เป็น Fuse สำหรับ General Purpose

เหมาะกับการป้องกัน

• สายไฟ
• Cable
• General Electrical Loads
• Distribution Circuit

RT28 ของ CHINT รองรับ Fuse Link แบบ gG Full-range protection ตามข้อมูลผลิตภัณฑ์

8. Fuse Protection ต่างจาก MCB อย่างไร?

ดังนั้น Fuse ไม่ได้เป็นเพียงอุปกรณ์สำหรับวงจรขนาดเล็ก แต่สามารถนำไปใช้กับระบบอุตสาหกรรมและวงจรที่ต้องการความสามารถในการตัดกระแสลัดวงจรสูงได้

9. Fuse Protection กับ Industrial Control

ส่วนสำคัญของ Catalog Industrial Control – Low Voltage คือการนำ Fuse ไปใช้ร่วมกับอุปกรณ์ควบคุม เช่น

Power Supply
     │
     ▼
 Fuse Protection
     │
     ├──── Control Transformer
     │
     ├──── PLC
     │
     ├──── Relay
     │
     ├──── Contactor
     │
     └──── Control Circuit

จึงพบ Fuse Protector ใน

• Control Panel
• MCC Panel
• Machine Control Panel
• PLC Panel
• Motor Control Panel
• Automation System
• Industrial Machinery

ซึ่งสอดคล้องกับภาพรวมผลิตภัณฑ์ Industrial Control ของ CHINT ที่ครอบคลุม Contactor, Overload Relay, Motor Starter, VFD, Push Button, Relay และ Timer เป็นต้น

10. Fuse Protection เหมาะกับงานอะไร?

🏭 โรงงานอุตสาหกรรม

ใช้ป้องกันวงจรควบคุมและวงจรจ่ายไฟของเครื่องจักร

⚙️ Control Panel

ใช้ป้องกัน

• PLC
• Relay
• Contactor
• Control Transformer
• Power Supply

🔌 Motor Control

ใช้เป็นส่วนหนึ่งของระบบป้องกันวงจรมอเตอร์ โดยต้องออกแบบร่วมกับอุปกรณ์ป้องกันอื่นให้เหมาะสม

💡 Lighting

RT28 สามารถใช้กับวงจร Lighting ตามข้อมูล CHINT

🏢 Low Voltage Distribution

ใช้ป้องกันวงจรย่อยและอุปกรณ์ไฟฟ้าบางประเภท

11. สิ่งที่ต้องดูเมื่อเลือก Fuse

หากลูกค้าต้องการเลือก Fuse Protection ของ CHINT ผมแนะนำให้ดูอย่างน้อย 8 รายการ

ไม่ควรเลือกจาก Ampere เพียงอย่างเดียว เพราะ Fuse ต้องสัมพันธ์กับแรงดัน ระบบ Short Circuit และประเภทของโหลดด้วย

12. สรุปผลิตภัณฑ์ที่สำคัญ

RT28 ระบุพิกัดสูงสุด 500V AC และ 63A ส่วน NRT36-00 รองรับได้ถึง 690V AC และ 160A ตามข้อมูลผลิตภัณฑ์ CHINT

โครงสร้างสำหรับทำเว็บไซต์ WooCommerce

ถ้าจะนำ CHINT Fuse Protection ไปจัดหมวดสินค้าในเว็บไซต์ ผมแนะนำโครงสร้างนี้ครับ

CHINT → Low Voltage → Industrial Control → Fuse Protection

แบ่งเป็น

• Cylindrical Fuse Protector
  • RT28-32
  • RT28-63
• Knife Contact Fuse Protector
  • NRT36-00
• Fuse Links
• Fuse Accessories

และสามารถทำ Filter สินค้าเป็น

Fuse Type → Fuse Size → Rated Current → Rated Voltage → Breaking Capacity → Pole → Indicator → Mounting Type

จะทำให้ลูกค้าค้นหารุ่นฟิวส์ได้ง่าย และเหมาะกับการทำ Product Catalog / E-commerce ของบริษัทครับ
