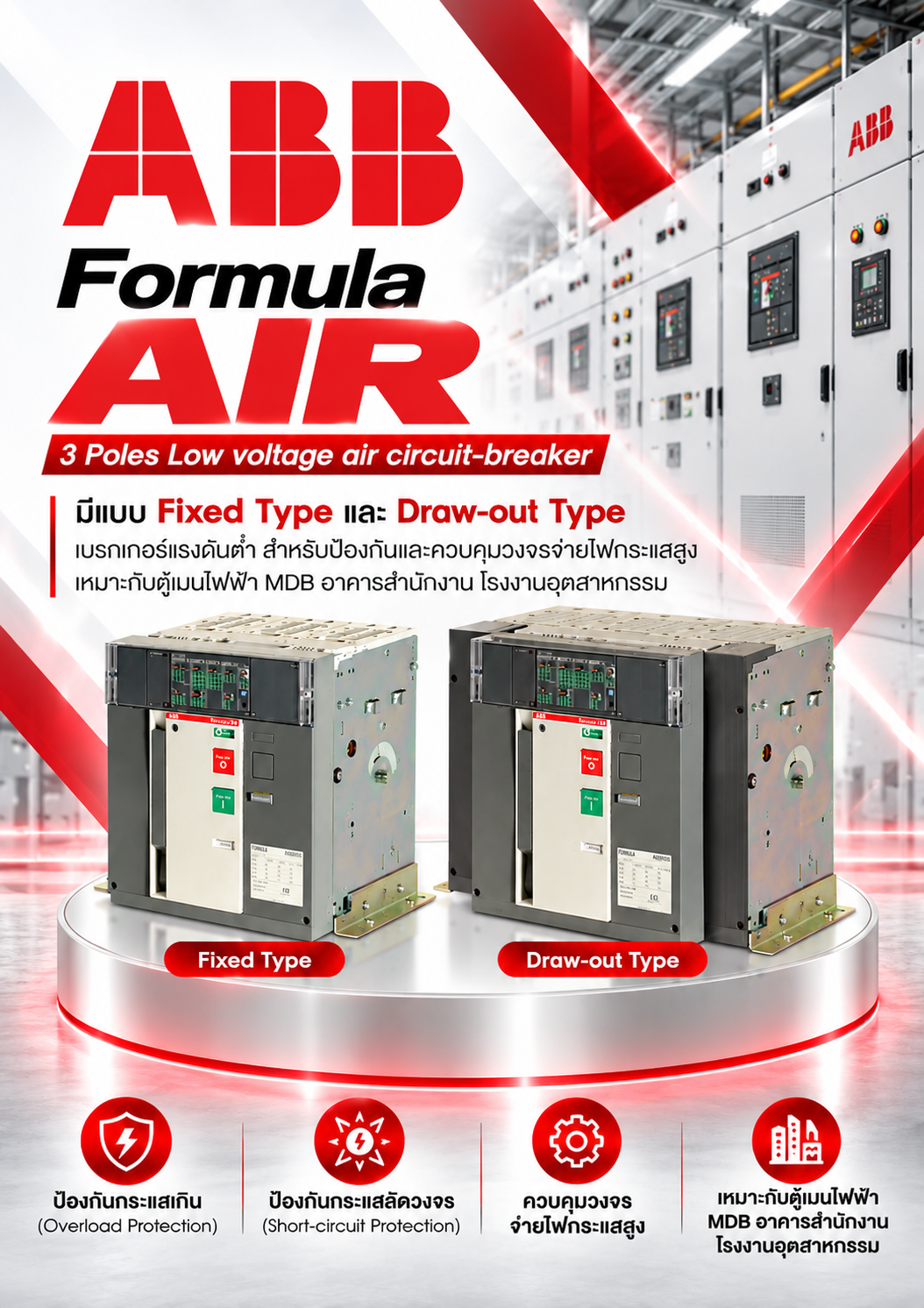

ABB Formula AIR 3 Poles Low voltage air circuit-breaker มีแบบ Fixed Type และ Draw-out Type เบรกเกอร์แรงดันต่ำ สำหรับป้องกันและควบคุมวงจรจ่ายไฟกระแสสูง เหมาะกับตู้เมนไฟฟ้า MDB อาคารสำนักงาน โรงงานอุตสาหกรรม
ABB Formula AIR – ACB 3 Poles แบบ Fixed Type และ Draw-out Type
Low Voltage Air Circuit-Breaker (ACB) | เบรกเกอร์อากาศแรงดันต่ำ สำหรับตู้ MDB และระบบจำหน่ายไฟฟ้ากำลังสูง
ABB Formula AIR เป็นเบรกเกอร์อากาศแรงดันต่ำ (Air Circuit-Breaker: ACB) ที่ออกแบบมาสำหรับป้องกันและควบคุมวงจรจ่ายไฟกระแสสูง เหมาะกับตู้เมนไฟฟ้า MDB อาคารสำนักงาน โรงงานอุตสาหกรรม และระบบจ่ายไฟที่ต้องการความน่าเชื่อถือ โดยมีรุ่นให้เลือกทั้ง Fixed Type และ Draw-out Type และรองรับทั้ง 3 Poles และ 4 Poles ตามรุ่น
1. รุ่นและพิกัดกระแสหลัก
| รุ่น | ช่วงพิกัดกระแสที่รองรับในตระกูล |
|---|---|
| FA1 | 630–2,000 A |
| FA2 | 800–2,000 A |
| FA4 | 2,500–4,000 A |
ข้อมูลข้างต้นเป็นภาพรวมจากแคตตาล็อก Formula AIR โดยแต่ละเฟรมมีพิกัดย่อยและระดับสมรรถนะให้เลือกตามรหัสสินค้า
-
พิกัดแรงดันใช้งานสูงสุดของตระกูล: 690 V AC
-
แรงดันฉนวนพิกัด: 1,000 V
-
จำนวนโพล: 3P และ 4P
-
ระดับความสามารถในการตัดกระแสลัดวงจรขึ้นอยู่กับรุ่นและแรงดันใช้งาน
2. เปรียบเทียบ Fixed Type กับ Draw-out Type
Fixed Type — แบบติดตั้งอยู่กับที่
เบรกเกอร์ติดตั้งยึดกับโครงหรือตู้ไฟโดยตรง
-
โครงสร้างไม่ซับซ้อน
-
ประหยัดพื้นที่และค่าใช้จ่ายเมื่อเทียบกับชุด Draw-out ในหลายกรณี
-
เหมาะกับตู้ MDB ที่ไม่จำเป็นต้องถอดเบรกเกอร์ออกจากฐานบ่อยครั้ง
-
การถอดซ่อมต้องตัดแหล่งจ่ายไฟและดำเนินการตามขั้นตอนความปลอดภัย
Draw-out Type — แบบถอนออกจากฐานได้
เบรกเกอร์ทำงานร่วมกับฐานรอง (Fixed Part/Cradle) และกลไกเลื่อนเข้า–ออก
-
สามารถเลื่อนเบรกเกอร์ไปยังตำแหน่ง Connected, Test และ Disconnected ตามการออกแบบ
-
ช่วยให้ตรวจสอบหรือบำรุงรักษาตัวเบรกเกอร์ได้สะดวกขึ้น
-
เหมาะกับระบบที่ต้องการลดเวลาหยุดจ่ายไฟ
-
มีต้นทุนและพื้นที่ติดตั้งมากกว่าในหลายกรณี และต้องตรวจสอบชุดฐานให้ตรงรุ่น
ข้อมูลรูปแบบติดตั้งและขนาดของอุปกรณ์อ้างอิงจากแคตตาล็อก ABB Formula AIR
3. ระบบป้องกันและชุด Trip Unit
Formula AIR มีชุดป้องกันอิเล็กทรอนิกส์ เช่น Ek1 และ Ek2 ตามรุ่น โดยฟังก์ชันป้องกันที่เลือกได้ขึ้นอยู่กับชุด Trip Unit ที่ติดตั้ง
| รหัส | หน้าที่ |
|---|---|
| L | ป้องกันกระแสเกิน (Long-time) |
| S | ป้องกันกระแสลัดวงจรแบบหน่วงเวลา (Short-time) |
| I | ป้องกันกระแสลัดวงจรแบบทันที (Instantaneous) |
| G | ป้องกันกระแสผิดปกติลงดิน (Ground fault) ในรุ่นที่รองรับ |
ตัวอย่างชุดป้องกัน ได้แก่ LI สำหรับกระแสเกินและลัดวงจรแบบทันที และ LSIG สำหรับฟังก์ชันป้องกันที่ครอบคลุมมากขึ้น การเลือกใช้งานต้องตรวจสอบความสามารถของ Trip Unit และออกแบบการประสานการป้องกัน (Protection Coordination) ให้เหมาะสม
4. ข้อดีของ ABB Formula AIR
ป้องกันระบบไฟฟ้ากำลังสูง
ใช้ป้องกันกระแสเกินและกระแสลัดวงจรในระบบจำหน่ายไฟฟ้า ช่วยลดความเสี่ยงต่อความเสียหายของสายไฟ บัสบาร์ และอุปกรณ์ปลายทาง
เลือกชุดป้องกันให้เหมาะกับระบบ
รองรับตัวเลือก LI และ LSIG ตาม Trip Unit ทำให้วิศวกรสามารถออกแบบการป้องกันให้สอดคล้องกับโหลดและระบบไฟฟ้า
Draw-out ช่วยให้บำรุงรักษาสะดวก
สามารถถอนตัวเบรกเกอร์ออกจากฐานได้ตามขั้นตอนที่ผู้ผลิตกำหนด ช่วยเพิ่มความคล่องตัวในการตรวจสอบและซ่อมบำรุง
เหมาะกับตู้ MDB และอาคารขนาดใหญ่
มีพิกัดกระแสสูงและตัวเลือกหลายขนาดสำหรับระบบจำหน่ายไฟฟ้าของโรงงาน อาคารสำนักงาน และโครงการเชิงพาณิชย์
มีตัวเลือกอุปกรณ์เสริม
สามารถเลือกอุปกรณ์สั่งตัดวงจร สัญญาณสถานะ และอุปกรณ์เสริมอื่น ๆ ที่รองรับ เพื่อให้เหมาะกับระบบควบคุมและงานติดตั้ง
5. อุปกรณ์เสริมที่เกี่ยวข้อง
Fixed Part / Cradle
ฐานรองสำหรับ Draw-out Type ใช้ติดตั้งในตู้และเป็นส่วนเชื่อมต่อกับเบรกเกอร์ ต้องเลือกรหัสที่ตรงกับรุ่นและจำนวนโพล
Motor Operator / Closing Release
อุปกรณ์สำหรับสั่งงานเบรกเกอร์ด้วยระบบไฟฟ้าในรุ่นที่รองรับ เหมาะกับระบบควบคุมจากระยะไกลหรือระบบอัตโนมัติ
Auxiliary Contact / Shunt Trip / Undervoltage Release
ใช้ส่งสัญญาณสถานะ สั่งตัดวงจรจากภายนอก หรือสั่งตัดเมื่อแรงดันต่ำตามฟังก์ชันของอุปกรณ์
อุปกรณ์เสริมอาจแตกต่างกันตามเฟรม รุ่น และรูปแบบติดตั้ง จึงควรตรวจสอบรายการอุปกรณ์จาก ABB ก่อนสั่งซื้อ
6. เลือกใช้งานแบบไหนดี?
| ลักษณะงาน | คำแนะนำ |
|---|---|
| ตู้ MDB ที่เน้นความคุ้มค่าและไม่ต้องถอนเบรกเกอร์บ่อย | Fixed Type |
| โรงงานหรืออาคารที่ให้ความสำคัญกับการบำรุงรักษา | พิจารณา Draw-out Type |
| ระบบที่ต้องการป้องกันหลายระดับ | เลือก Trip Unit ที่รองรับ LSIG ตามผลการคำนวณ |
| ระบบจ่ายไฟกำลังสูง | เลือกพิกัดกระแสและค่าตัดกระแสลัดวงจรตามผลการคำนวณระบบ |
ข้อควรระวัง: การใช้ Draw-out Type ไม่ได้ทำให้สามารถถอนเบรกเกอร์ขณะมีกระแสโหลดได้โดยอัตโนมัติ ต้องปฏิบัติตามขั้นตอนการแยกวงจรและความปลอดภัยของผู้ผลิตเสมอ
7. แหล่งข้อมูลผลิตภัณฑ์
สรุป: ABB Formula AIR 3 Poles เป็น ACB สำหรับระบบจำหน่ายไฟฟ้าแรงดันต่ำที่มีกระแสสูง โดย Fixed Type เหมาะกับงานที่เน้นความเรียบง่ายและความคุ้มค่า ส่วน Draw-out Type เหมาะกับระบบที่ต้องการความสะดวกในการตรวจสอบและบำรุงรักษา การเลือกรุ่นควรพิจารณาพิกัดกระแส ค่าตัดกระแสลัดวงจร ชุด Trip Unit และรูปแบบติดตั้งให้ตรงกับการออกแบบระบบไฟฟ้าจริง
