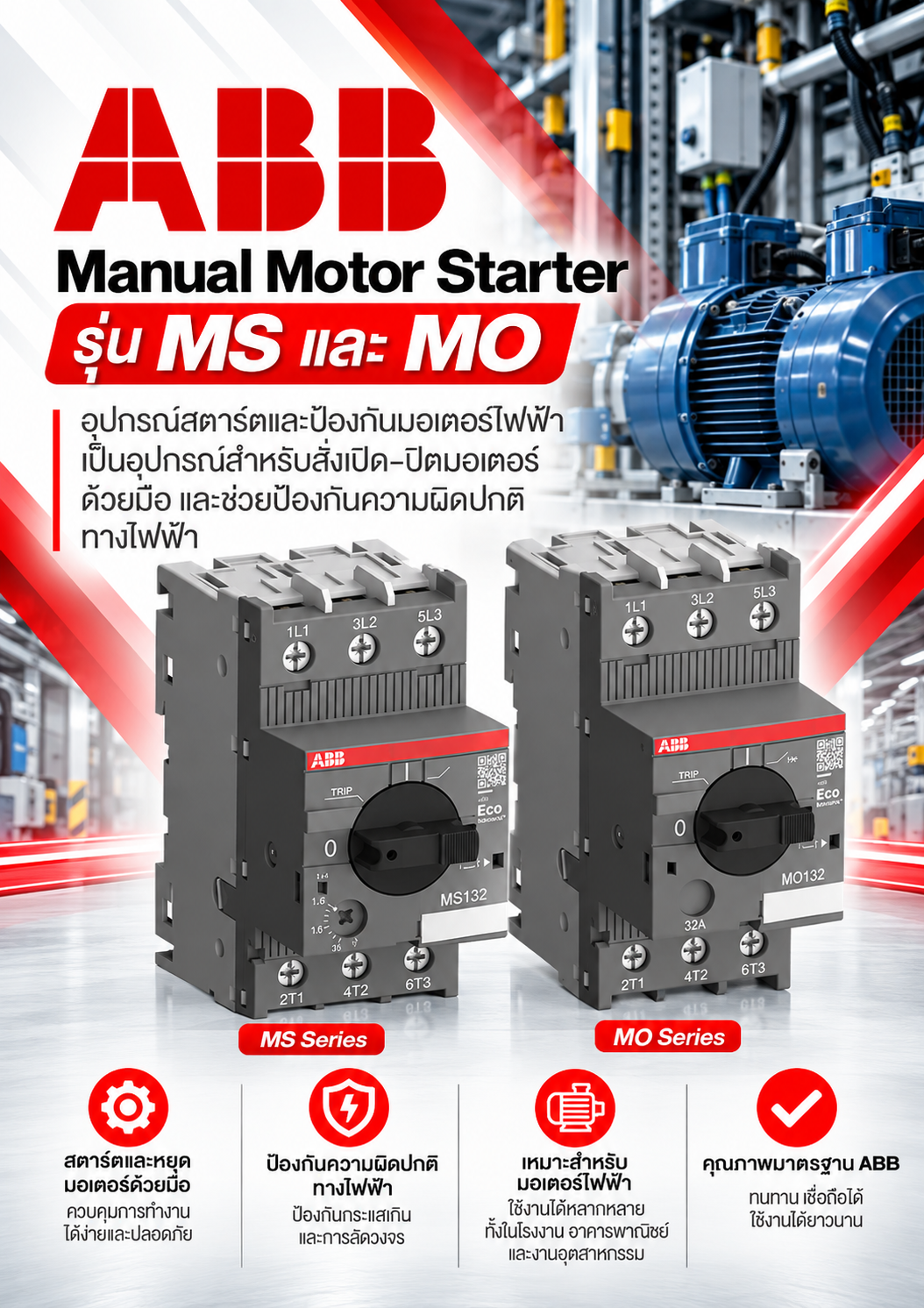

ABB Manual Motor Starter รุ่น MS และ MO อุปกรณ์สตาร์ตและป้องกันมอเตอร์ไฟฟ้า

ABB Manual Motor Starter หรือมอเตอร์เบรกเกอร์ เป็นอุปกรณ์สำหรับสั่งเปิด–ปิดมอเตอร์ด้วยมือ และช่วยป้องกันความผิดปกติทางไฟฟ้าตามความสามารถของรุ่น โดยกลุ่ม MS และ MO มีความแตกต่างสำคัญที่ควรพิจารณาก่อนเลือกใช้งาน

ABB

+1

1. ABB MS Series — Manual Motor Starter

ABB MS Series เช่น MS116, MS132 และ MS165 เป็นอุปกรณ์สตาร์ตและป้องกันมอเตอร์ที่รวมฟังก์ชันสำคัญไว้ในตัวเดียว ได้แก่

• ป้องกันกระแสเกิน (Overload Protection): ช่วยป้องกันมอเตอร์เมื่อใช้กระแสสูงเกินค่าที่ตั้งไว้

• ป้องกันกระแสลัดวงจร (Short-circuit Protection): ตัดวงจรเมื่อเกิดกระแสลัดวงจรตามพิกัดและเงื่อนไขของรุ่น

• ป้องกันกรณีเฟสขาด: รุ่นที่รองรับสามารถตรวจจับความผิดปกติจากการสูญเสียเฟสได้

• สั่งเปิด–ปิดด้วยมือ: ใช้ปุ่มหมุนด้านหน้าเพื่อควบคุมสถานะการทำงาน

ABB MS132 และ MS165 ยังมีตัวบ่งชี้การทริปจากแม่เหล็กในรุ่นที่กำหนด ช่วยแยกสาเหตุการทริปบางประเภทเพื่อให้ตรวจสอบปัญหาได้สะดวกขึ้น

ABB Library

+1

2. ABB MO Series — Magnetic-Only Manual Motor Starter

ABB MO Series เช่น MO132 และ MO165 เป็นมอเตอร์เบรกเกอร์แบบ Magnetic Only ซึ่งออกแบบมาเพื่อป้องกันกระแสลัดวงจร โดยไม่มีฟังก์ชันป้องกันโหลดเกินด้วยความร้อนในตัวเหมือน MS จึงต้องใช้ร่วมกับ Thermal Overload Relay หรือ Electronic Overload Relay ที่เหมาะสม หากต้องการป้องกันมอเตอร์จากโหลดเกินด้วย

ABB Library

+1

คุณสมบัติหลัก ได้แก่

• สั่งเปิด–ปิดวงจรด้วยมือ

• ป้องกันกระแสลัดวงจรด้วยชุดทริปแม่เหล็ก

• สามารถนำไปใช้ร่วมกับคอนแทคเตอร์และโอเวอร์โหลดรีเลย์ เพื่อสร้างชุดสตาร์ตมอเตอร์

• มีหลายพิกัดกระแสให้เลือกตามรุ่น

3. เปรียบเทียบความแตกต่างระหว่าง MS และ MO

ข้อมูลอ้างอิงจากเอกสารผลิตภัณฑ์ ABB

ABB

+1

4. ข้อดีของ ABB Manual Motor Starter

1. ป้องกันมอเตอร์ได้อย่างมีประสิทธิภาพ

รุ่น MS รวมการป้องกันโหลดเกินและกระแสลัดวงจรไว้ในอุปกรณ์เดียว ช่วยลดจำนวนอุปกรณ์และทำให้วงจรควบคุมเป็นระบบมากขึ้น

2. ประหยัดพื้นที่ในตู้ควบคุม

ตัวอุปกรณ์มีขนาดกะทัดรัด ติดตั้งบนราง DIN ได้ในรุ่นที่รองรับ และสามารถใช้ร่วมกับคอนแทคเตอร์เป็นชุดสตาร์ตมอเตอร์ได้

3. ตรวจสอบสถานะได้สะดวก

มีตำแหน่งเปิด–ปิดและสถานะทริปที่มองเห็นได้ โดยบางรุ่นช่วยแยกสาเหตุการทริป ทำให้ช่างตรวจสอบและแก้ไขปัญหาได้รวดเร็วขึ้น

ABB

4. ประกอบชุดควบคุมมอเตอร์ได้ยืดหยุ่น

สามารถเลือกอุปกรณ์เสริม เช่น Auxiliary Contact, Signal Contact และชุดเชื่อมต่อกับคอนแทคเตอร์ตามรุ่นที่รองรับ

ABB Library

5. ตัวอย่างการใช้งาน

6. วิธีเลือกซื้อให้เหมาะกับมอเตอร์

• เลือกซีรีส์: ใช้ MS หากต้องการการป้องกันโหลดเกินและลัดวงจรในตัว หรือ MO หากออกแบบให้มีอุปกรณ์ป้องกันโหลดเกินแยกต่างหาก

• เลือกพิกัดกระแส: ช่วงปรับกระแสต้องสอดคล้องกับกระแสพิกัดบนป้ายมอเตอร์

• ตรวจสอบกำลังมอเตอร์: พิจารณา kW หรือ HP ที่แรงดันใช้งานจริง

• ตรวจสอบพิกัดตัดกระแสลัดวงจร: ต้องเหมาะสมกับกระแสลัดวงจรที่คาดว่าจะเกิด ณ จุดติดตั้ง

• ตรวจสอบอุปกรณ์ร่วม: หากใช้กับคอนแทคเตอร์ ให้ตรวจสอบการประสานการป้องกัน (Coordination) และอุปกรณ์เสริมที่เข้ากันได้

สามารถดูข้อมูลเพิ่มเติมจากเว็บไซต์ผู้ผลิตได้ที่ ABB Manual Motor Starter — เว็บไซต์ทางการ และ แคตตาล็อก ABB MS และ MO Manual Motor Starters

ABB

+1

สรุป: ABB MS เหมาะกับงานที่ต้องการป้องกันมอเตอร์แบบครบฟังก์ชันในอุปกรณ์เดียว ส่วน ABB MO เหมาะกับวงจรที่ต้องการป้องกันลัดวงจรแบบ Magnetic Only และมีระบบป้องกันโหลดเกินแยกต่างหาก การเลือกใช้อย่างถูกต้องจะช่วยเพิ่มความปลอดภัย ลดพื้นที่ติดตั้ง และช่วยให้บำรุงรักษาระบบมอเตอร์ได้สะดวก
