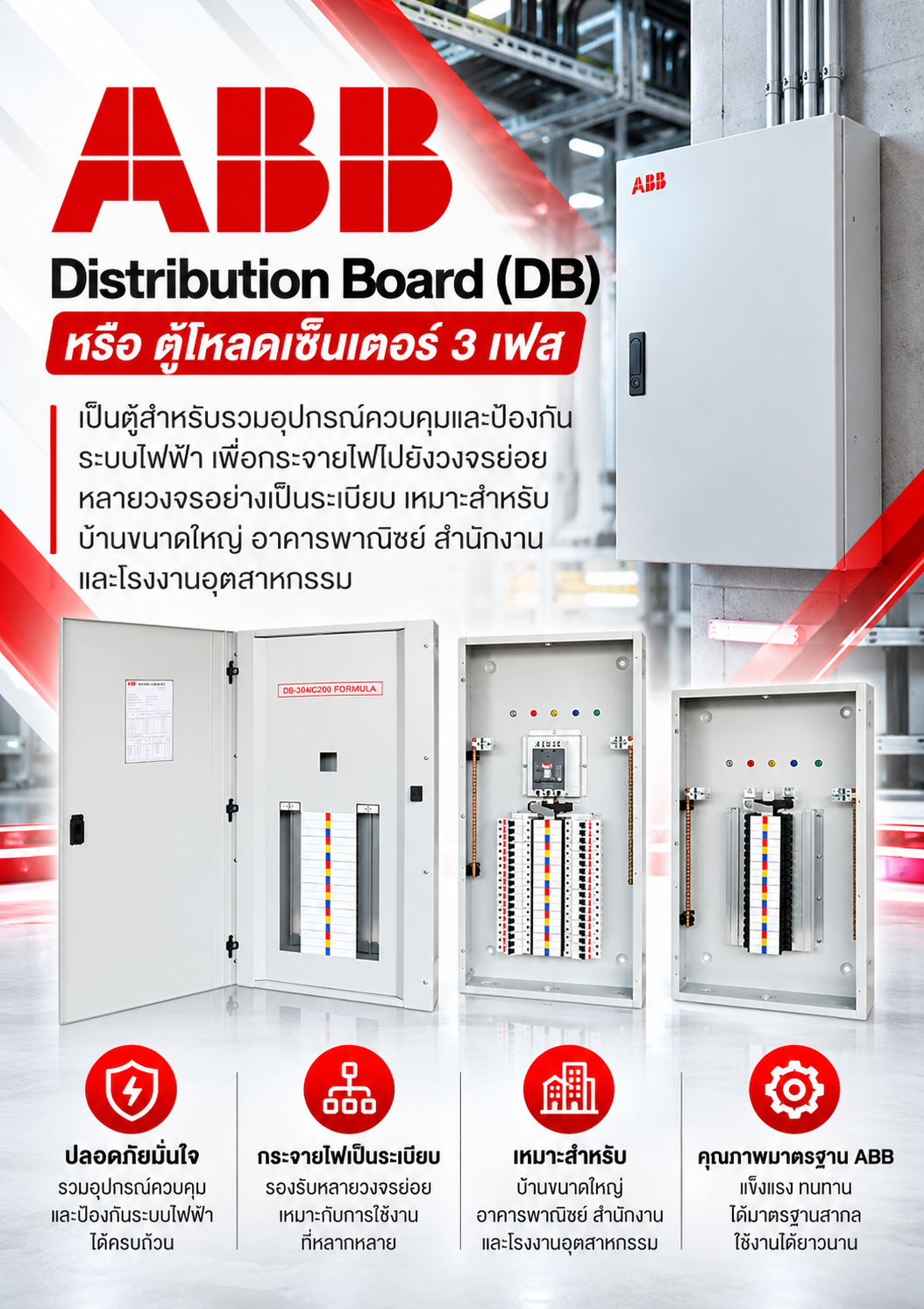

ABB Distribution Board (DB) หรือ ตู้โหลดเซ็นเตอร์ 3 เฟส เป็นตู้สำหรับรวมอุปกรณ์ควบคุมและป้องกันระบบไฟฟ้า เพื่อกระจายไฟไปยังวงจรย่อยหลายวงจรอย่างเป็นระเบียบ เหมาะสำหรับบ้านขนาดใหญ่ อาคารพาณิชย์ สำนักงาน และโรงงานอุตสาหกรรม
ABB Distribution Board — ตู้โหลดเซ็นเตอร์ 3 เฟส
ABB Distribution Board (DB) หรือ ตู้โหลดเซ็นเตอร์ 3 เฟส เป็นตู้สำหรับรวมอุปกรณ์ควบคุมและป้องกันระบบไฟฟ้า เพื่อกระจายไฟไปยังวงจรย่อยหลายวงจรอย่างเป็นระเบียบ เหมาะสำหรับบ้านขนาดใหญ่ อาคารพาณิชย์ สำนักงาน และโรงงานอุตสาหกรรม
สำหรับตู้โหลดเซ็นเตอร์ ABB ตระกูล FORMULA มีรูปแบบหลักให้เลือก 2 ชนิด คือ ชนิดสายเข้าเมนเซอร์กิตเบรกเกอร์ (Main Circuit Breaker) และ ชนิดสายเข้าบัสบาร์หรือ Main Lug ซึ่งแตกต่างกันที่วิธีรับไฟเข้าตู้และการตัดแยกไฟหลัก
1. ชนิดสายเข้าเมนเซอร์กิตเบรกเกอร์ (Main Circuit Breaker)
ตู้ชนิดนี้มี เมนเซอร์กิตเบรกเกอร์ติดตั้งเป็นส่วนหนึ่งของชุดตู้ โดยสายไฟจากแหล่งจ่ายจะเข้าสู่เมนเบรกเกอร์ก่อน แล้วจึงจ่ายต่อไปยังบัสบาร์และเบรกเกอร์ย่อย
ข้อดี
-
สามารถตัดแยกไฟหลักที่ตู้ได้ด้วยเมนเบรกเกอร์
-
ช่วยป้องกันกระแสเกินและไฟฟ้าลัดวงจรตามพิกัดและคุณสมบัติของเมนเบรกเกอร์
-
สะดวกต่อการควบคุมและบำรุงรักษาระบบไฟฟ้า
-
เหมาะกับระบบที่ต้องการจุดตัดแยกไฟหลักอย่างชัดเจน
ตู้ ABB FORMULA รุ่น Main Circuit Breaker มีตัวอย่างรหัสรุ่น เช่น DB12MC200Formula, DB24MC200Formula, DB36MC200Formula และ DB48MC200Formula ซึ่งสัมพันธ์กับจำนวนวงจรที่รองรับ
2. ชนิดสายเข้าบัสบาร์ (Main Lug)
ตู้ชนิดนี้รับสายไฟเข้าที่ขั้วต่อสายหรือชุดขั้วต่อที่เชื่อมกับบัสบาร์ โดยทั่วไป ไม่มีเมนเซอร์กิตเบรกเกอร์ติดตั้งมาเป็นส่วนหนึ่งของตู้ จึงต้องมีอุปกรณ์ตัดตอนและป้องกันต้นทางที่เหมาะสมตามการออกแบบระบบ
ข้อดี
-
โครงสร้างเรียบง่าย เพราะไม่ต้องติดตั้งเมนเบรกเกอร์ไว้ภายในตู้
-
เหมาะกับระบบที่มีอุปกรณ์ป้องกันต้นทางติดตั้งอยู่แล้ว
-
สามารถใช้เป็นจุดกระจายไฟไปยังเบรกเกอร์ย่อยหลายวงจรได้
-
อาจช่วยลดพื้นที่และต้นทุนภายในตู้ แต่ต้องพิจารณาอุปกรณ์ป้องกันต้นทางร่วมด้วย
ตัวอย่างรหัสรุ่น ABB FORMULA ได้แก่ DB12CL200Formula, DB24CL200Formula, DB36CL200Formula และ DB48CL200Formula ส่วนรุ่นบัสบาร์ 250A มีตัวเลือกในบางขนาด เช่น DB24CL250Formula, DB36CL250Formula และ DB48CL250Formula
3. ตารางเปรียบเทียบทั้ง 2 ชนิด
| รายการ | Main Circuit Breaker | Main Lug |
|---|---|---|
| จุดรับสายเข้า | ผ่านเมนเซอร์กิตเบรกเกอร์ | ผ่านขั้วต่อสายที่เชื่อมกับบัสบาร์ |
| เมนเบรกเกอร์ในตู้ | มี | โดยทั่วไปไม่มี |
| การตัดไฟหลักที่ตู้ | ทำได้ด้วยเมนเบรกเกอร์ | ต้องใช้อุปกรณ์ตัดตอนที่ออกแบบไว้สำหรับระบบ |
| การป้องกันกระแสเกินต้นทาง | ใช้เมนเบรกเกอร์ในตู้ตามพิกัด | ต้องจัดให้มีอุปกรณ์ป้องกันต้นทางที่เหมาะสม |
| เหมาะกับงาน | ระบบที่ต้องการเมนเบรกเกอร์ประจำตู้ | ระบบที่มีการป้องกันต้นทางอยู่แล้ว |
4. ข้อมูลทางเทคนิคของ ABB FORMULA
ข้อมูลภาพรวมจากเอกสารผลิตภัณฑ์ ABB มีดังนี้
| รายการ | รายละเอียด |
|---|---|
| ระบบไฟฟ้า | 3 เฟส 4 สาย |
| แรงดันอ้างอิง | 240/415V, 50Hz |
| จำนวนวงจร | 12, 24, 36 และ 48 วงจร |
| พิกัดเมนบัสบาร์ | สูงสุด 200A หรือ 250A ตามรุ่น |
| รูปแบบรับไฟเข้า | Main Circuit Breaker หรือ Main Lug |
| โครงสร้างตู้ | เหล็กเคลือบ AlZn |
| ระดับการป้องกัน | IP40 ตามข้อมูลตระกูล FORMULA |
| มาตรฐาน | IEC 61439-1 และมาตรฐานส่วนที่เกี่ยวข้องตามรุ่น |
หมายเหตุ: รายละเอียดพิกัดเมนเบรกเกอร์ ขนาดสายไฟ จำนวนช่อง และความสามารถในการตัดกระแสลัดวงจรต้องตรวจสอบจากรหัสรุ่นเต็มและเอกสารผู้ผลิตก่อนใช้งาน
5. ข้อดีของ ABB Distribution Board
กระจายไฟฟ้าได้เป็นระบบ
รวมเบรกเกอร์หลักและเบรกเกอร์ย่อยไว้ในตู้เดียว ช่วยจัดการวงจรไฟฟ้าหลายส่วนได้สะดวก
โครงสร้างแข็งแรง
โครงตู้เหล็กเคลือบ AlZn ช่วยเพิ่มความทนทานและความสามารถในการต้านทานการกัดกร่อนตามคุณสมบัติของวัสดุ
สะดวกต่อการติดตั้งและบำรุงรักษา
การจัดวางอุปกรณ์และพื้นที่เดินสายภายในตู้ช่วยให้ตรวจสอบวงจรและแก้ไขปัญหาได้ง่ายขึ้น
รองรับงานได้หลายประเภท
ใช้ได้กับบ้านขนาดใหญ่ อาคารสำนักงาน อาคารพาณิชย์ และโรงงานที่ต้องกระจายไฟฟ้า 3 เฟส
6. แนวทางเลือกให้เหมาะกับการใช้งาน
-
เลือก Main Circuit Breaker เมื่อคุณต้องการให้ตู้มีเมนเบรกเกอร์สำหรับตัดไฟหลักประจำตู้
-
เลือก Main Lug เมื่อระบบมีอุปกรณ์ป้องกันและตัดตอนต้นทางที่เหมาะสมอยู่แล้ว และต้องการตู้สำหรับกระจายไฟไปยังวงจรย่อย
-
เลือกจำนวนช่อง ตามจำนวนเบรกเกอร์ย่อยที่ต้องใช้จริง พร้อมเผื่อช่องสำหรับการขยายระบบในอนาคต
-
ตรวจสอบพิกัดกระแสและสายไฟ ให้สัมพันธ์กับโหลด บัสบาร์ และอุปกรณ์ป้องกัน รวมถึงตรวจสอบความสามารถในการทนและตัดกระแสลัดวงจร
ดูรายละเอียดเพิ่มเติมได้ที่ ABB Thailand – Distribution Boards หรือ แคตตาล็อก ABB FORMULA Distribution Board
สรุป: ABB Distribution Board รุ่น FORMULA เป็นตู้โหลดเซ็นเตอร์สำหรับระบบไฟฟ้า 3 เฟสที่มีให้เลือกทั้งแบบ Main Circuit Breaker และ Main Lug จุดต่างสำคัญคือรูปแบบรับไฟเข้าและการมีเมนเบรกเกอร์ภายในตู้ การเลือกให้เหมาะกับระบบจะช่วยให้การกระจายไฟฟ้ามีความเป็นระเบียบ ปลอดภัย และดูแลรักษาได้สะดวก
