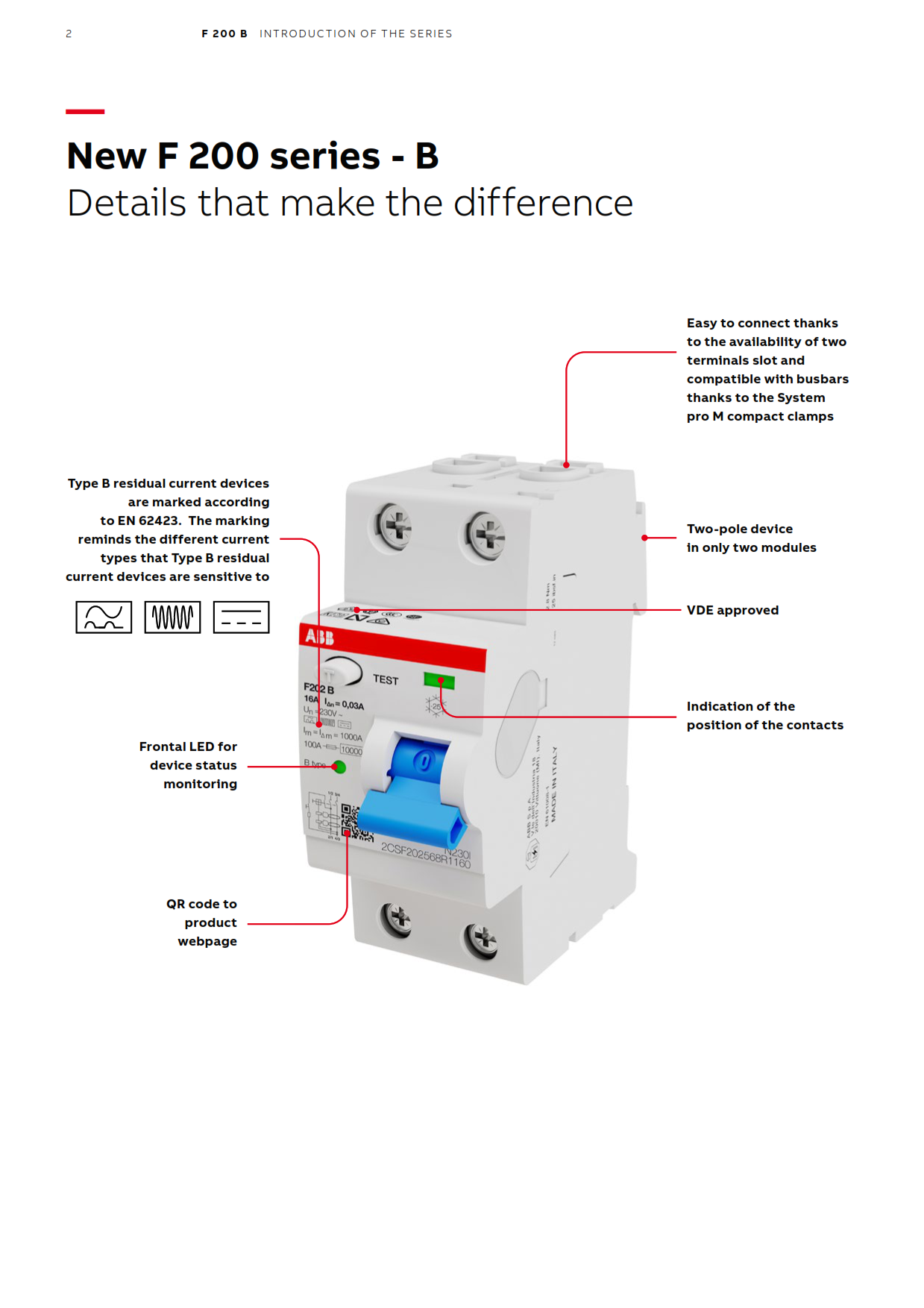

ABB เบรกเกอร์กันดูด RCCB F202B ( 25A – 63A ) 2P Type B ตัดกระแสรั่ว 30mA เหมาะกับงานติดตั้งระบบ EV Charger แบบ 2 โพล ระบบไฟ 1 เฟส (L + N + PE) เบรกเกอร์กันดูด Type B สามารถตรวจจับกระแสรั่วแบบ AC และ DC ได้ทำหน้าที่ตรวจจับ “ไฟรั่ว–ไฟดูด” ระดับสูงสุด ถ้ามีกระแสไฟฟ้ารั่วออกจากระบบ ไม่ว่าจะรั่วเข้าตัวคนหรือรั่วลงดิน เมื่อเกิน 30mA ตัวกันดูดจะ ตัดไฟทันที ภายในไม่กี่มิลลิวินาที จึงเหมาะกับระบบ EV Charger / Inverter / UPS ต้องใช้คู่กับ MCB/MCCB และติดตั้งหลังอุปกรณ์ป้องกันลัดวงจรเสมอ

การทำงาน (Operating / Protection Principles)
✅ ตรวจจับกระแสรั่ว เมื่อมีไฟรั่วลงดิน (ผ่านตัวคนหรือโครงโลหะต่อดิน) กระแสใน L และ N จะไม่เท่ากัน → เกิด “ความต่างกระแส” RCCB จะตัดไฟทันที
✅ ความเร็วในการตัด ถ้าความต่างเกิน 30mA วงจรตรวจจับจะสั่งกลไกตัดภายในเวลาไม่กี่สิบมิลลิวินาที เพื่อลดอันตรายจากไฟดูด/ไฟรั่ว
✅ สามารถตรวจจับไฟรั่วได้ทั้ง AC + Pulsating DC + Smooth DC
✅ ใช้ร่วมกับ MCB/MCCB เพื่อป้องกันลัดวงจร เพราะ RCCB จะทำหน้าที่หลักคือ “กันดูด/กันไฟรั่ว”

วิธีการใช้งาน (Installation & Operation)
1. การเตรียมงานก่อนติดตั้ง
✅ ปิดสวิตช์หลัก / ตัดแหล่งจ่ายไฟทั้งหมด เพื่อความปลอดภัย
✅ ตรวจสอบว่าอุปกรณ์เป็นรุ่นและกระแสพิกัดที่ถูกต้อง (แอมป์ A, 30 mA, Type B)
✅ เตรียมตู้คอนซูเมอร์หรือแผงควบคุมที่มี ราง DIN 35 mm สำหรับยึดตัวเบรกเกอร์
✅ ตรวจสอบสายไฟและสายกราวด์ว่ามีขนาดและคุณภาพตามมาตรฐาน (เช่น 6–10 mm² หรือมากกว่า ขึ้นกับโหลด)

2. ติดตั้งบนราง DIN ภายในตู้คอนซูมเมอร์ / EV Panel
✅ วาง RCCB บนราง DIN ภายในตู้คอนซูเมอร์หรือ EV Distribution Board
✅ กดล็อกด้านล่างให้แน่นจนตัวอุปกรณ์ยึดติดกับราง

⭐ จุดสำคัญ
▶ RCCB ต้องอยู่หลัง MCB/MCCB
▶ ต้องมี SPD อยู่ด้านหน้า RCCB เพื่อไม่ให้ Surge ทำให้ RCCB ตัด
▶ สายดิน (PE) ไม่ผ่าน RCCB แต่ต่อเข้าบัสดินโดยตรง

4. ต่อสายไฟ
✅ ขั้ว LINE (L) → ต่อเข้าจากเมนเซอร์กิตเบรกเกอร์ (MCB/MCCB)
✅ ขั้ว N (Neutral) → ต่อเข้าจากนิวทรัลเมน
✅ ขั้ว OUT → ต่อออกไปยัง EV Charger (โหลด)
✅ ใช้สายที่ขนาดตามสเปก (1–25 mm²) และขันสกรูด้วยแรงบิดตามคู่มือ (ประมาณ 2 Nm)
✅ ตรวจว่าขั้ว L/N ไม่สลับกัน
✅ ตรวจสอบสายกราวด์ว่าต่อครบทุกจุด

5. วิธีการใช้งานหลังติดตั้ง
✅ สับคันโยกไปที่ตำแหน่ง ON เพื่อเริ่มจ่ายไฟไปยัง EV Charger
✅ หากมีไฟรั่วเกิน 30 mA ตัว RCCB จะ Trip → คันโยกจะตกลงโดยอัตโนมัติ
✅ หลังแก้ไขสาเหตุ (เช่น ตรวจหาจุดรั่ว, ตรวจสายกราวด์, ตรวจ EV Charger) ให้สับคันโยกกลับขึ้นเพื่อใช้งานอีกครั้ง
✅ กดปุ่ม TEST ทุก 3–6 เดือน เพื่อตรวจสอบการทำงานปกติของอุปกรณ์

ข้อควรระวัง / ข้อจำกัด
⚠️ ห้ามใช้แทน MCB เพราะ RCCB ไม่ป้องกัน short circuit
⚠️ ห้ามสลับขั้ว L ↔ N Type B มีวงจร internal sensor ตรวจจับ DC ต่อผิดอาจทำงานผิดพลาด
⚠️ ต้องมีสายดิน (PE) เท่านั้น ห้ามต่อระบบที่ไม่มีสายดิน
⚠️ ต้องมีอุปกรณ์ตัดตอนหน้า RCCB เช่น MCB/MCCB สำหรับโอเวอร์โหลดและลัดวงจร

ขนาด (Dimensions)
✅ ความกว้าง (Width): 35 มม.
✅ ความสูง (Height): 85 มม.
✅ ความลึก/ความยาว (Depth/Length): 68 มม.
✅ น้ำหนัก (Weight) : 0.25 กก.

ข้อมูลทางเทคนิค (Technical Specifications)

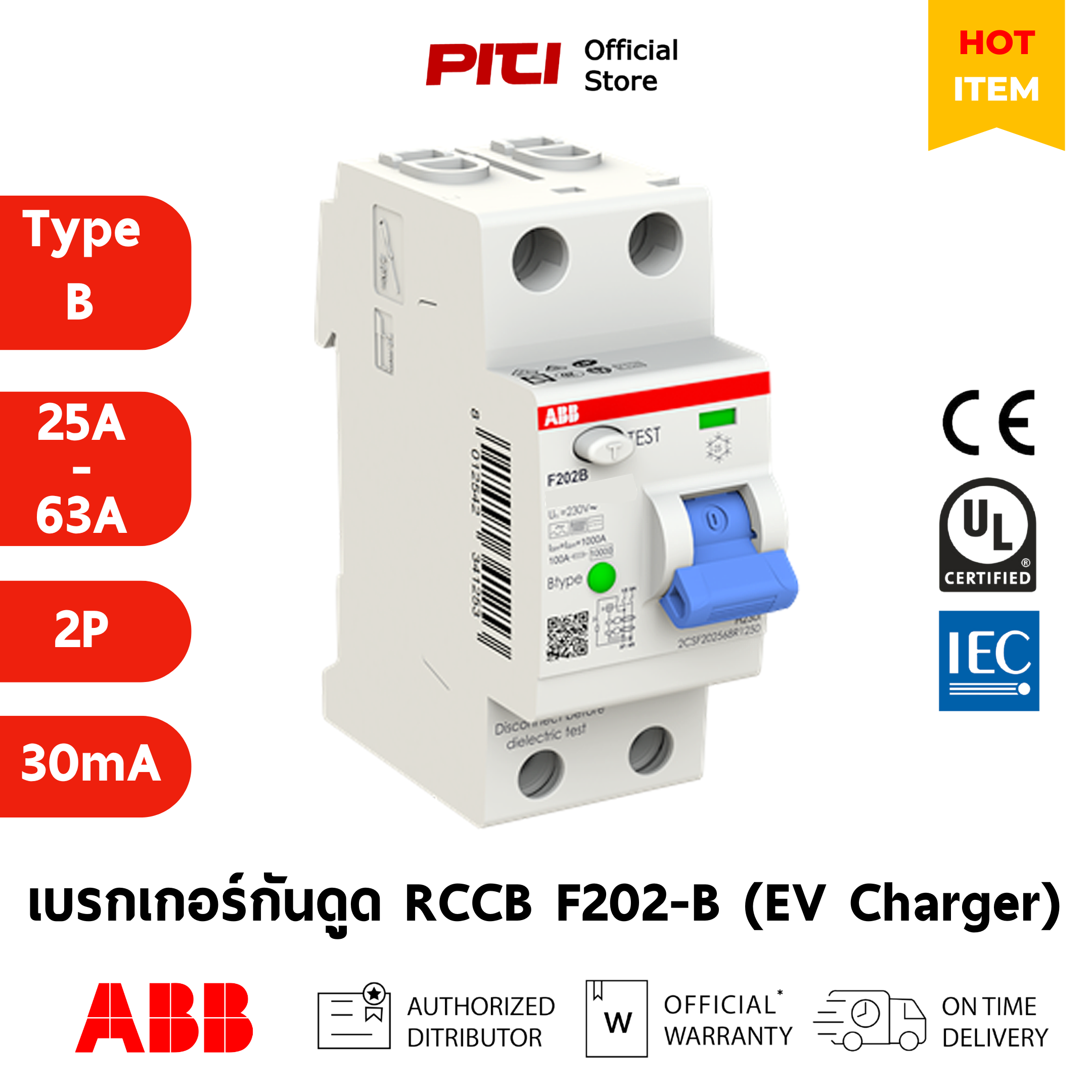

✅ รุ่น : ABB RCCB F202B (25A-63A) 2P Type B Residual Current Circuit Breaker
✅ กระแสใช้งาน (Rated Current, In) : ( 25A – 63A )
✅ ประเภท (Poles) : 2 Pole ไลน์ + นิวทรัล
✅ ประเภท Type B : รองรับกระแส AC, pulsed DC, และ smooth DC fault currents (หรือ all-current sensitive)
✅ Sensitivity / กระแสรั่ว (Residual Current, I∆n) : 30 mA
✅ แรงดันไฟทำงาน (Rated Voltage) : 230/400 VAC
✅ วิธีการติดตั้ง : บนราง DIN

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices)
⚙️ ตู้ Consumer / EV Charger Distribution Board เก็บอุปกรณ์ป้องกัน เลือกตู้ที่รองรับราง DIN
⚙️ MCB / MCCB (เมนเซอร์กิตเบรกเกอร์) ป้องกันกระแสเกินและลัดวงจร
⚙️ EV Charger Wallbox Home charger 7.4kW Charger แบบ Type 2 / AC Mode 3
⚙️ สายไฟ / สายดิน จ่ายไฟและป้องกันอันตราย ต้องมีสายกราวด์ที่ดี (≤ 10 Ω)
⚙️ SPD (Surge Protective Device) กันแรงดันกระชาก
⚙️ เครื่องทดสอบ RCD สำหรับตรวจสอบกระแสรั่วและเวลา trip ใช้ในงานบำรุงรักษา

สรุป
🔌 ABB RCCB F202B ใช้ในระบบไฟ 1 เฟส (L + N + PE) ทำงานโดยตรวจจับ “กันดูด–กันไฟรั่ว” ระดับสูงสุด เพราะตรวจจับได้ทั้ง AC + DC เมื่อเกิน 30mA ตัวกันดูดจะ ตัดไฟทันที ภายในไม่กี่มิลลิวินาที จึงเหมาะกับ EV Charger / Inverter / UPS ต้องใช้คู่กับ MCB/MCCB และติดตั้งหลังอุปกรณ์ป้องกันลัดวงจรเสมอ
