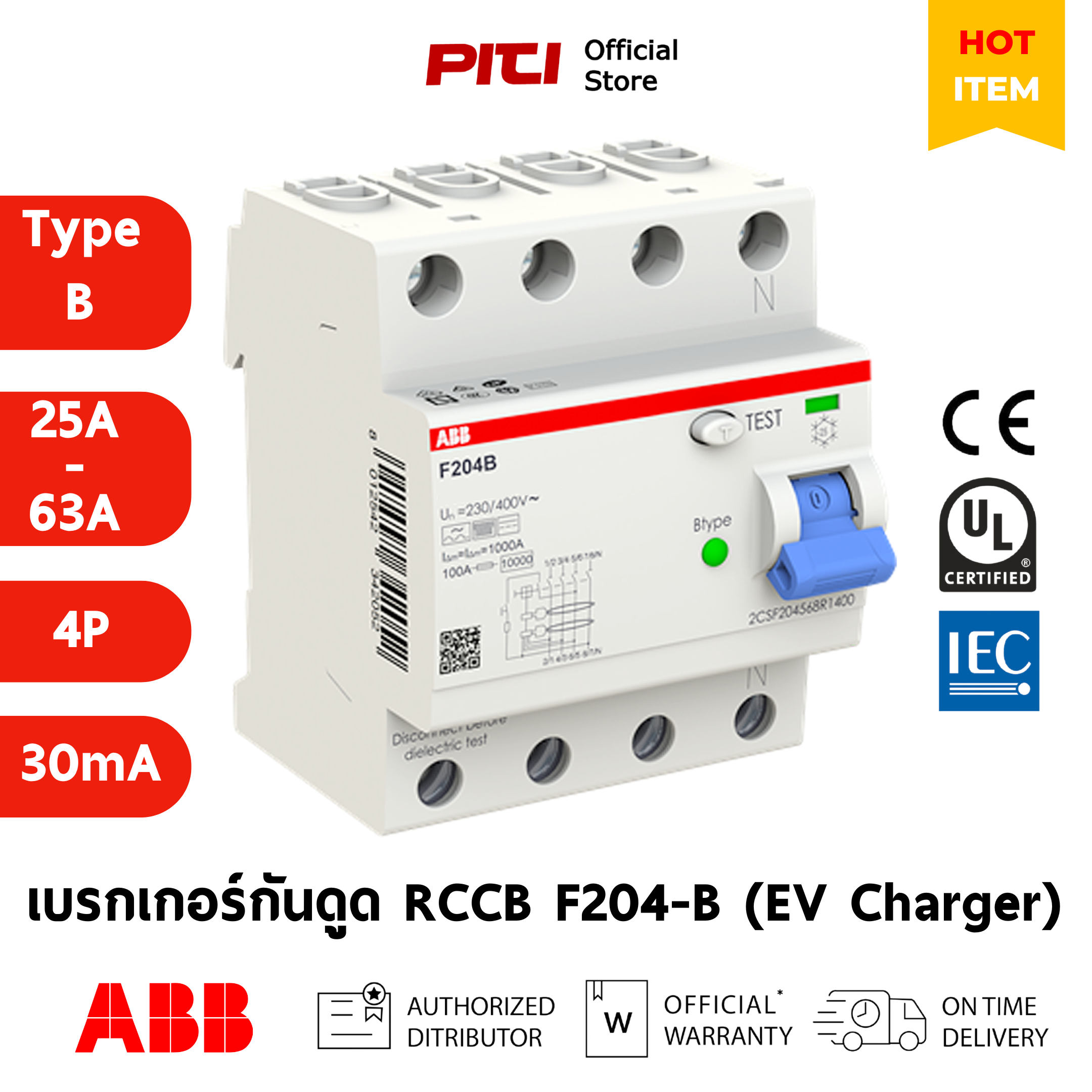

ABB เบรกเกอร์กันดูด RCCB F204B (25A-63A) 4P Type B ตัดกระแสรั่ว 30mA เหมาะกับงานติดตั้ง EV Charger

ABB เบรกเกอร์กันดูด RCCB F204B (25A-63A) 4P Type B ตัดกระแสรั่ว 30mA เหมาะกับงานติดตั้ง EV Charger

ABB เบรกเกอร์กันดูด RCCB F204B ( 25A – 63A ) 4P Type B ตัดกระแสรั่ว 30mA เหมาะกับงานติดตั้ง EV Charger แบบ 4 โพล ระบบไฟ 3 เฟส 4 สาย (3L+N) เบรกเกอร์กันดูด Type B สามารถตรวจจับกระแสรั่วแบบ AC และ DC ได้ทำหน้าที่ตรวจจับ “ไฟรั่ว–ไฟดูด” ระดับสูงสุด ถ้ามีกระแสไฟฟ้ารั่วออกจากระบบ ไม่ว่าจะรั่วเข้าตัวคนหรือรั่วลงดิน เมื่อเกิน 30mA ตัวกันดูดจะ ตัดไฟทันที ภายในไม่กี่มิลลิวินาที จึงเหมาะกับระบบ EV Charger / Inverter / UPS ต้องใช้คู่กับ MCB/MCCB และติดตั้งหลังอุปกรณ์ป้องกันลัดวงจรเสมอ

การทำงาน (Operating / Protection Principles)
✅ ตรวจจับกระแสรั่ว เมื่อมีไฟรั่วลงดิน (ผ่านตัวคนหรือโครงโลหะต่อดิน) กระแสใน L และ N จะไม่เท่ากัน → เกิด “ความต่างกระแส” RCCB จะตัดไฟทันที
✅ ความเร็วในการตัด ถ้าความต่างเกิน 30mA วงจรตรวจจับจะสั่งกลไกตัดภายในเวลาไม่กี่สิบมิลลิวินาที เพื่อลดอันตรายจากไฟดูด/ไฟรั่ว
✅ สามารถตรวจจับไฟรั่วได้ทั้ง AC + Pulsating DC + Smooth DC
✅ ใช้ร่วมกับ MCB/MCCB เพื่อป้องกันลัดวงจร เพราะ RCCB จะทำหน้าที่หลักคือ “กันดูด/กันไฟรั่ว”

วิธีการใช้งาน (Installation & Operation)
1. การเตรียมงานก่อนติดตั้ง
✅ ปิดสวิตช์หลัก / ตัดแหล่งจ่ายไฟทั้งหมด เพื่อความปลอดภัย
✅ ตรวจสอบว่าอุปกรณ์เป็นรุ่นและกระแสพิกัดที่ถูกต้อง (แอมป์ A, 30 mA, Type B)
✅ เตรียมตู้คอนซูเมอร์หรือแผงควบคุมที่มี ราง DIN 35 mm สำหรับยึดตัวเบรกเกอร์
✅ ตรวจสอบสายไฟและสายกราวด์ว่ามีขนาดและคุณภาพตามมาตรฐาน (เช่น 6–10 mm² หรือมากกว่า ขึ้นกับโหลด)

2. ติดตั้งบนราง DIN ภายในตู้คอนซูมเมอร์ / EV Panel
✅ วาง RCCB บนราง DIN ภายในตู้คอนซูเมอร์หรือ EV Distribution Board
✅ กดล็อกด้านล่างให้แน่นจนตัวอุปกรณ์ยึดติดกับราง

⭐ หน้าที่
▶ โหลด (EV Charger) → ใช้ไฟ 3 เฟส มีอิเล็กทรอนิกส์ภายใน
▶ PE (Earth) → ไม่ผ่าน RCCB ให้ลง Load โดยตรง

4. ต่อสายไฟ
✅ (A) การต่อด้านเข้า Line (จากเมนหรือ MCB/MCCB)

▶ L1 → ช่อง 1
▶ L2 → ช่อง 3
▶ L3 → ช่อง 5
▶ N → ช่อง N (ซ้ายสุด)

หัวใจสำคัญ
✔ ต้องต่อ N ผ่านเข้า RCCB ด้วย
✘ ห้ามต่อ N bypass นอกตัวเครื่องเด็ดขาด → RCCB จะทำงานผิดพลาด

✅ (B) การต่อด้านออก Load (ไปยัง EV Charger)
▶ L1 → ช่อง 2
▶ L2 → ช่อง 4
▶ L3 → ช่อง 6
▶ N → ช่อง N-out

✅ (C) สายดิน (PE)
▶ ไม่ต้องผ่าน RCCB
▶ ต่อเข้าระบบ Ground Bar → ต่อไปยัง EV Charger โดยตรง

5. วิธีการใช้งานหลังติดตั้ง
✅ สับคันโยกไปที่ตำแหน่ง ON เพื่อเริ่มจ่ายไฟไปยัง EV Charger
✅ หากมีไฟรั่วเกิน 30 mA ตัว RCCB จะ Trip → คันโยกจะตกลงโดยอัตโนมัติ
✅ หลังแก้ไขสาเหตุ (เช่น ตรวจหาจุดรั่ว, ตรวจสายกราวด์, ตรวจ EV Charger) ให้สับคันโยกกลับขึ้นเพื่อใช้งานอีกครั้ง

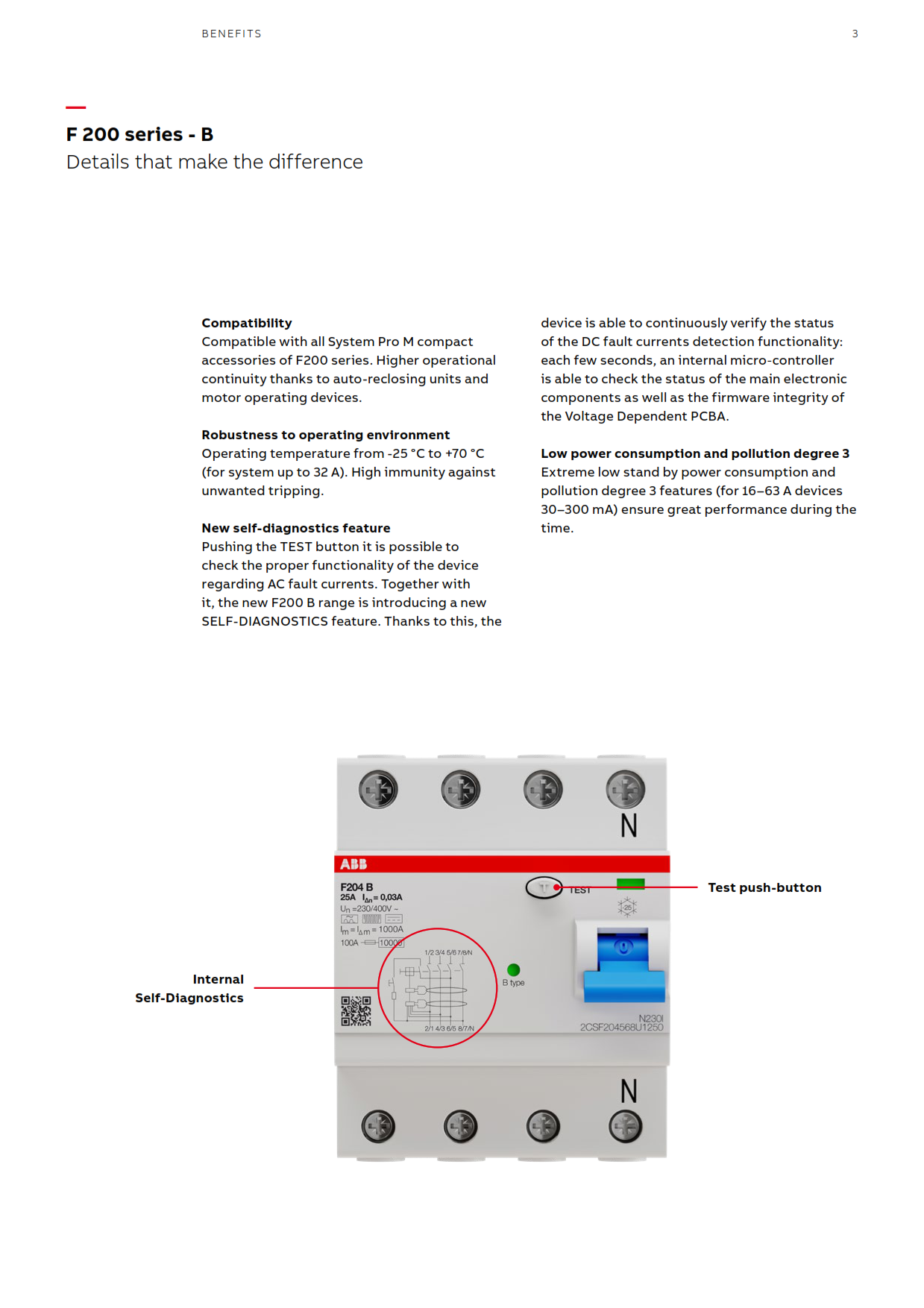

✅ กดปุ่ม TEST ทุก 3–6 เดือน เพื่อตรวจสอบการทำงานปกติของอุปกรณ์

ข้อควรระวัง / ข้อจำกัด
⚠️ ห้ามใช้แทน MCB เพราะ RCCB ไม่ป้องกัน short circuit
⚠️ ห้ามสลับขั้ว L ↔ N Type B มีวงจร internal sensor ตรวจจับ DC ต่อผิดอาจทำงานผิดพลาด
⚠️ ต้องมีสายดิน (PE) เท่านั้น ห้ามต่อระบบที่ไม่มีสายดิน
⚠️ ต้องมีอุปกรณ์ตัดตอนหน้า RCCB เช่น MCB/MCCB สำหรับโอเวอร์โหลดและลัดวงจร

ขนาด (Dimensions)
✅ ความกว้าง (Width): 70 มม.
✅ ความสูง (Height): 85 มม.
✅ ความลึก/ความยาว (Depth/Length): 68 มม.
✅ น้ำหนัก (Weight) : 0.35 กก.

ข้อมูลทางเทคนิค (Technical Specifications)
✅ รุ่น : ABB RCCB F204B (25A-63A) 4P Type B Residual Current Circuit Breaker
✅ กระแสใช้งาน (Rated Current, In) : ( 25A – 63A )
✅ ประเภท (Poles) : 4 Pole สามเฟส + นิวทรัล
✅ ประเภท Type B : รองรับกระแส AC, pulsed DC, และ smooth DC fault currents (หรือ all-current sensitive)
✅ Sensitivity / กระแสรั่ว (Residual Current, I∆n) : 30 mA
✅ แรงดันไฟทำงาน (Rated Voltage) : 230/400 VAC
✅ วิธีการติดตั้ง : บนราง DIN

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices)
⚙️ ตู้ Consumer / EV Charger Distribution Board เก็บอุปกรณ์ป้องกัน เลือกตู้ที่รองรับราง DIN
⚙️ MCB / MCCB (เมนเซอร์กิตเบรกเกอร์) ป้องกันกระแสเกินและลัดวงจร
⚙️ EV Charger Wallbox Home Charger 11–22 kW Charger แบบ Type 2 / AC Mode 3
⚙️ สายไฟ / สายดิน จ่ายไฟและป้องกันอันตราย ต้องมีสายกราวด์ที่ดี (≤ 10 Ω)
⚙️ SPD (Surge Protective Device) กันแรงดันกระชาก
⚙️ เครื่องทดสอบ RCD สำหรับตรวจสอบกระแสรั่วและเวลา trip ใช้ในงานบำรุงรักษา

สรุป
🔌 ABB RCCB F20BB ใช้ในระบบไฟ 3 เฟส 4 สาย (3L+N) ทำงานโดยตรวจจับ “กันดูด–กันไฟรั่ว” ระดับสูงสุด เพราะตรวจจับได้ทั้ง AC + DC เมื่อเกิน 30mA ตัวกันดูดจะ ตัดไฟทันที ภายในไม่กี่มิลลิวินาที จึงเหมาะกับ EV Charger / Inverter / UPS ต้องใช้คู่กับ MCB/MCCB และติดตั้งหลังอุปกรณ์ป้องกันลัดวงจรเสมอ
