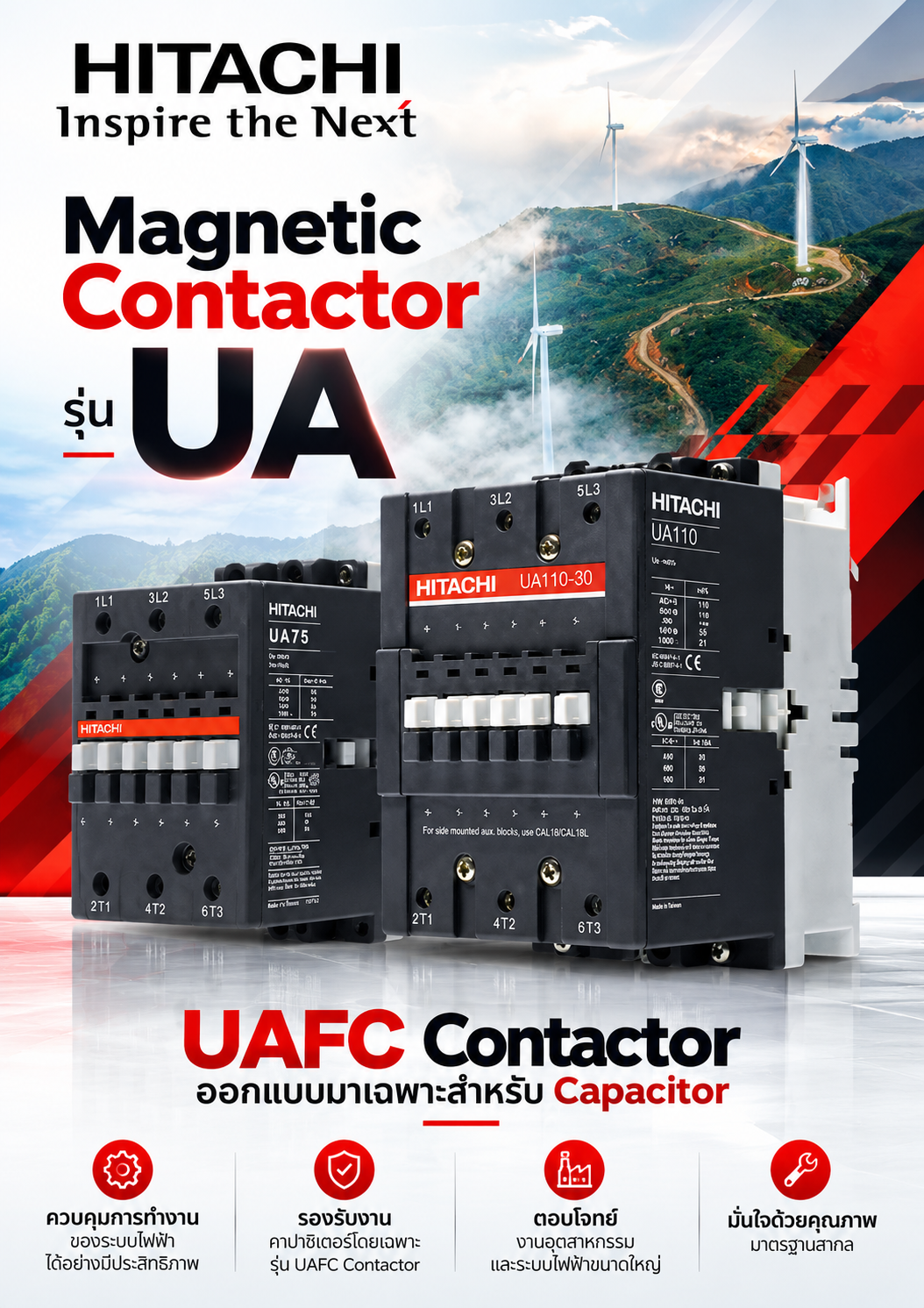

Hitachi Magnetic Contactor รุ่น UA และ UAFC Contactor สำหรับ Capacitor

อุปกรณ์ควบคุมระบบไฟฟ้าที่ออกแบบมาเพื่อใช้งานร่วมกับ Capacitor Bank หรือชุดตัวเก็บประจุสำหรับปรับปรุงค่าตัวประกอบกำลังไฟฟ้า (Power Factor Correction: PFC) โดยทำหน้าที่เชื่อมต่อและตัดต่อชุดคาปาซิเตอร์ตามคำสั่งของระบบควบคุม เพื่อช่วยรักษาค่า Power Factor ลดการใช้กำลังไฟฟ้ารีแอกทีฟ และเพิ่มประสิทธิภาพของระบบไฟฟ้า

อย่างไรก็ตาม รุ่น UA ของ Hitachi และรุ่น UAFC ของ ABB เป็นชื่อผลิตภัณฑ์คนละตระกูล จึงควรตรวจสอบผู้ผลิตและรหัสรุ่นให้ตรงกับแคตตาล็อกก่อนนำข้อมูลไปใช้ลงเว็บไซต์หรือจัดทำใบเสนอราคา

Capacitors (for Customers)

+1

1. Hitachi UA Magnetic Contactor

รายละเอียดสินค้า

Magnetic Contactor รุ่น UA เป็นคอนแทคเตอร์สำหรับควบคุมการทำงานของคาปาซิเตอร์ในระบบปรับปรุงค่า Power Factor โดยมีรุ่นให้เลือกตามกำลังรีแอกทีฟของคาปาซิเตอร์ที่รองรับ (หน่วย kVAr)

ตัวอย่างรุ่นที่ปรากฏในรายการผลิตภัณฑ์ Hitachi ได้แก่ UA 30-30-11, UA 50-30-11, UA 63-30-11, UA 75-30-11, UA 95-30-11 และ UA 110-30-11

Capacitors (for Customers)

ข้อดีของรุ่น UA

• รองรับงาน Capacitor Switching สำหรับระบบชดเชยกำลังไฟฟ้ารีแอกทีฟ

• มีหลายขนาดให้เลือก ช่วยให้เลือกใช้งานได้เหมาะสมกับกำลัง kVAr ของคาปาซิเตอร์แต่ละขั้น

• ช่วยให้ระบบ PFC ทำงานอัตโนมัติ เมื่อใช้งานร่วมกับ Power Factor Controller

• เหมาะสำหรับตู้ควบคุม Capacitor Bank ในโรงงาน อาคารพาณิชย์ และระบบจำหน่ายไฟฟ้าที่ต้องการควบคุม Power Factor

2. UAFC Capacitor Contactor

รายละเอียดสินค้า

UAFC เป็นคอนแทคเตอร์ของ ABB ที่ออกแบบมาเพื่อการตัดต่อคาปาซิเตอร์โดยเฉพาะ ช่วยรองรับกระแสกระชาก (Inrush Current) ซึ่งเกิดขึ้นสูงในขณะที่คาปาซิเตอร์เริ่มรับแรงดันไฟฟ้า

รุ่น UAFC รองรับกระแสกระชากได้สูงสุดประมาณ 100 เท่าของกระแสพิกัด ส่วนรุ่น UAFC..RA ซึ่งมีวงจรตัวต้านทานลดกระแสกระชาก รองรับได้สูงสุดประมาณ 200 เท่า ตามข้อมูลผู้ผลิต

ABB

ข้อดีของรุ่น UAFC

• ออกแบบเฉพาะสำหรับ Capacitor Switching รองรับลักษณะโหลดที่แตกต่างจากมอเตอร์ทั่วไป

• รองรับกระแสกระชากสูง ช่วยให้เหมาะกับการสับเปลี่ยนขั้นของ Capacitor Bank

• ลดความเครียดทางไฟฟ้าต่ออุปกรณ์ โดยเฉพาะรุ่น UAFC..RA ที่มีตัวต้านทานช่วยลดกระแสกระชาก

• ดีไซน์กะทัดรัด ช่วยประหยัดพื้นที่ภายในตู้ควบคุม

• รองรับการทำงานร่วมกับระบบ PFC เพื่อควบคุมการต่อและปลดคาปาซิเตอร์ตามค่าตัวประกอบกำลังไฟฟ้าที่ต้องการ



  ABB

3. เปรียบเทียบ UA กับ UAFC

หมายเหตุ: ข้อมูลกระแสกระชากของ UAFC อ้างอิงจาก ABB ส่วนรุ่น Hitachi UA ควรตรวจสอบเอกสารเฉพาะรุ่นก่อนเปรียบเทียบสมรรถนะโดยตรง

pmk.co.th

+1

4. การใช้งานในระบบไฟฟ้า

ตัวอย่างการใช้งาน ได้แก่

• ตู้ Automatic Power Factor Correction (APFC)

• ระบบ Capacitor Bank ในโรงงานอุตสาหกรรม

• อาคารสำนักงาน ห้างสรรพสินค้า และอาคารพาณิชย์

• ระบบไฟฟ้าที่มีมอเตอร์และโหลดเหนี่ยวนำจำนวนมาก

หลักการทำงานโดยทั่วไป คือ Power Factor Controller ตรวจวัดค่า Power Factor แล้วสั่งให้คอนแทคเตอร์ต่อหรือปลดคาปาซิเตอร์ตามความต้องการของระบบ เพื่อชดเชยกำลังไฟฟ้ารีแอกทีฟ

ABB

+1

5. ข้อแนะนำในการเลือกซื้อ

1. ตรวจสอบกำลังคาปาซิเตอร์เป็น kVAr และแรงดันใช้งาน เช่น 400 V หรือ 415 V

2. เลือกรุ่นที่มีพิกัดรองรับ Capacitor Switching โดยเฉพาะ ไม่ควรเลือกจากกระแสพิกัดของคอนแทคเตอร์มอเตอร์ทั่วไปเพียงอย่างเดียว

3. ตรวจสอบแรงดันคอยล์ (Coil Voltage) ให้ตรงกับวงจรควบคุม

4. ตรวจสอบกระแสกระชาก จำนวนครั้งในการสับต่อ และอุปกรณ์ป้องกันกระแสเกินที่เหมาะสม

5. หากระบบมีฮาร์มอนิก ควรประเมินความจำเป็นของ Detuned Reactor ร่วมกับคาปาซิเตอร์

สรุป: Hitachi UA เหมาะสำหรับการควบคุมคาปาซิเตอร์ในระบบปรับปรุง Power Factor ส่วน ABB UAFC เป็นอีกทางเลือกที่เน้นการรองรับกระแสกระชากขณะสับคาปาซิเตอร์โดยเฉพาะ ควรเลือกตามพิกัดและเงื่อนไขการใช้งานจริงของระบบไฟฟ้า
