Hitachi Catalog Capacitors Bank Type CLMD ระบบไฟ 3 Phase Products Low Voltage

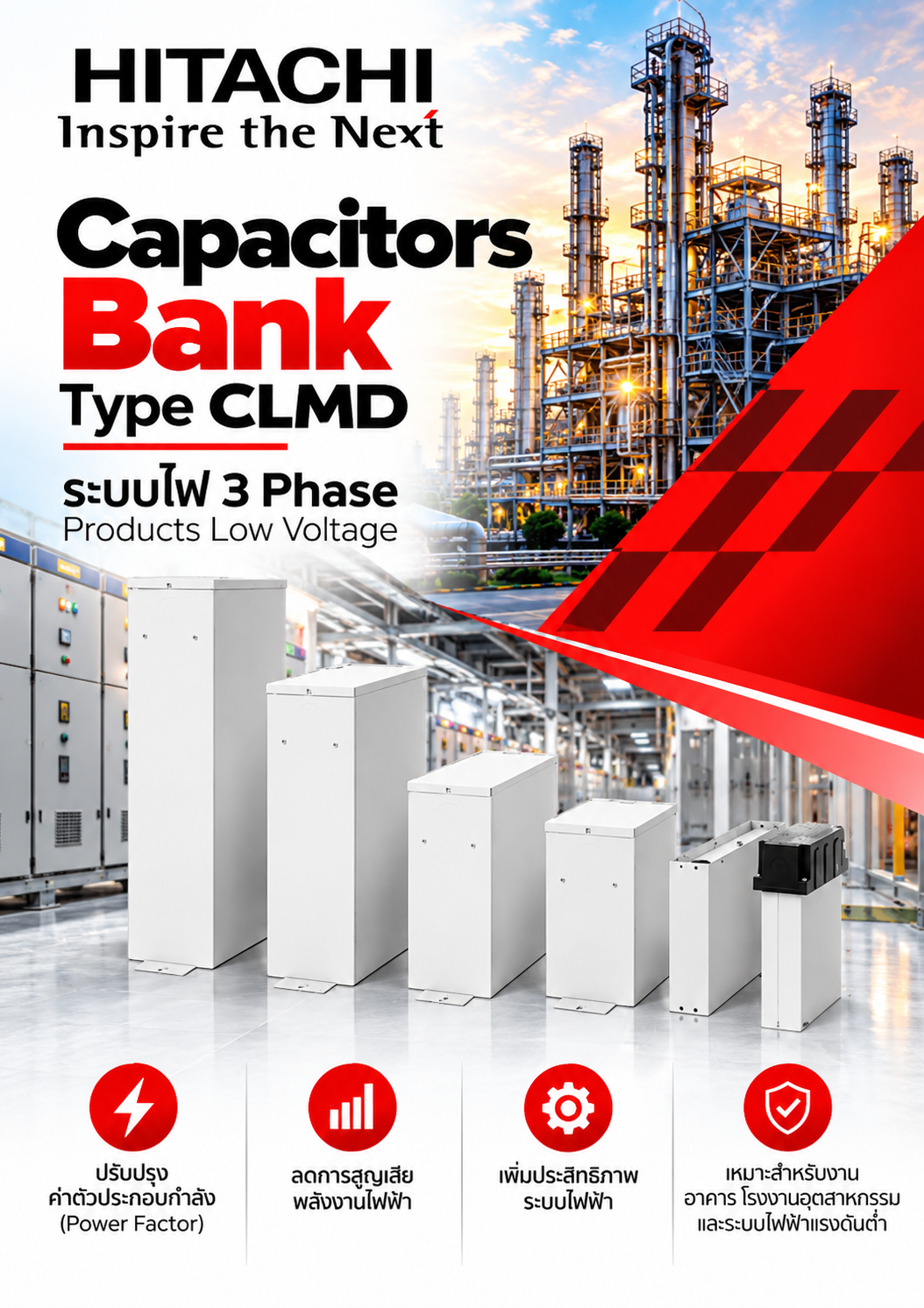

Hitachi Capacitor Bank Type CLMD – Low Voltage 3 Phase
คาปาซิเตอร์แรงดันต่ำ ระบบไฟฟ้า 3 เฟส สำหรับปรับปรุง Power Factor
Hitachi Energy CLMD เป็นคาปาซิเตอร์แรงดันต่ำ (Low Voltage Capacitor) ที่ออกแบบสำหรับระบบปรับปรุงคุณภาพไฟฟ้าและชดเชยกำลังไฟฟ้ารีแอกทีฟ โดยนำไปติดตั้งเป็นส่วนประกอบของชุด Capacitor Bank เพื่อช่วยปรับปรุงค่าตัวประกอบกำลังไฟฟ้า (Power Factor) ลดการสูญเสียในระบบ และเพิ่มความสามารถในการรองรับโหลดของสายไฟและหม้อแปลง
อุปกรณ์เหมาะสำหรับโรงงานอุตสาหกรรม อาคารพาณิชย์ และระบบไฟฟ้าที่มีโหลดเหนี่ยวนำ เช่น มอเตอร์ ปั๊มน้ำ เครื่องปรับอากาศ และเครื่องจักร ซึ่งมักต้องการกำลังไฟฟ้ารีแอกทีฟสำหรับการทำงาน
1. รายละเอียดสินค้า
โครงสร้างแบบแห้ง (Dry-Type Design)
ใช้ไดอิเล็กทริกชนิดฟิล์มโลหะและวัสดุแห้ง จึงไม่ต้องใช้น้ำมันเป็นฉนวน ช่วยลดความเสี่ยงจากการรั่วไหลและการปนเปื้อน
ตัวถังโลหะแข็งแรง
ตัวถังเหล็กช่วยปกป้องชุดคาปาซิเตอร์ พร้อมขั้วต่อที่ออกแบบให้เชื่อมต่อสายไฟได้สะดวก เหมาะกับการติดตั้งในตู้ไฟฟ้า
รองรับระบบไฟฟ้า 3 เฟส
มีพิกัดแรงดันและกำลังให้เลือกหลายขนาด โดยตระกูล CLMD มีช่วงแรงดันตั้งแต่ประมาณ 220–1,000 V และกำลังขาออกสุทธิสูงสุด 130 kvar สำหรับกลุ่มรุ่นที่ระบุในข้อมูลผู้ผลิต
2. ข้อมูลทางเทคนิคเบื้องต้น
ข้อมูลต่อไปนี้เป็นข้อมูลระดับตระกูลผลิตภัณฑ์ CLMD ไม่ใช่พิกัดที่ใช้ได้กับทุกรุ่น
| รายการ | รายละเอียด |
|---|---|
| ผู้ผลิต | Hitachi Energy |
| ประเภทอุปกรณ์ | Low Voltage Capacitor |
| ระบบไฟฟ้า | 3 เฟส (3 Phase) |
| ช่วงแรงดัน | ประมาณ 220–1,000 V ขึ้นอยู่กับรุ่น |
| กำลังคาปาซิเตอร์ | สูงสุด 130 kvar สำหรับกลุ่มรุ่นที่ระบุ |
| ชนิดฉนวน | Dry-Type Metallized Film |
| ระบบป้องกัน | ระบบป้องกันภายในแบบเป็นลำดับ และคุณสมบัติ Self-Healing |
| ตัวตู้ | เหล็กเคลือบสังกะสีตามรุ่น |
| มาตรฐาน | IEC 60831 และมาตรฐานที่เกี่ยวข้อง |
อ้างอิง: เอกสารผลิตภัณฑ์ CLMD จาก Hitachi Energy
3. ข้อดีของ Hitachi CLMD Capacitor
1. ช่วยปรับปรุงค่า Power Factor
ชดเชยกำลังไฟฟ้ารีแอกทีฟในระบบ ช่วยลดปัญหาค่า Power Factor ต่ำ และอาจช่วยลดค่าปรับหรือค่าใช้จ่ายที่เกี่ยวข้องกับ Power Factor ตามเงื่อนไขการคิดค่าไฟฟ้า
2. ลดการสูญเสียในระบบไฟฟ้า
เมื่อชดเชยกำลังรีแอกทีฟได้เหมาะสม กระแสที่ไหลผ่านสายไฟและหม้อแปลงอาจลดลง ทำให้การสูญเสีย \(I^2R\) ลดลงตามสภาวะโหลด
3. เพิ่มความมั่นใจในการใช้งาน
โครงสร้าง Dry-Type ช่วยลดความเสี่ยงจากน้ำมันรั่ว และคุณสมบัติ Self-Healing ช่วยให้ฟิล์มฉนวนรับมือกับความเสียหายเฉพาะจุดบางประเภทได้ตามการออกแบบ
4. ยืดหยุ่นต่อการออกแบบระบบ
เลือกขนาดคาปาซิเตอร์หลายพิกัดเพื่อประกอบเป็น Capacitor Bank ให้เหมาะสมกับกำลังไฟฟ้ารีแอกทีฟที่ต้องการชดเชย
5. เหมาะกับงานอุตสาหกรรม
ใช้ในระบบไฟฟ้าของโรงงานและอาคารเชิงพาณิชย์ รวมถึงสภาพแวดล้อมที่ต้องการอุปกรณ์ที่มีโครงสร้างแข็งแรงและการบำรุงรักษาที่เหมาะสม
4. ตัวอย่างการใช้งานในระบบ Capacitor Bank
CLMD สามารถนำไปประกอบเป็นชุด Capacitor Bank ได้ โดยทั่วไปจะทำงานร่วมกับอุปกรณ์ดังนี้
-
Power Factor Controller: ตรวจวัด Power Factor และสั่งเพิ่มหรือลดขั้นคาปาซิเตอร์
-

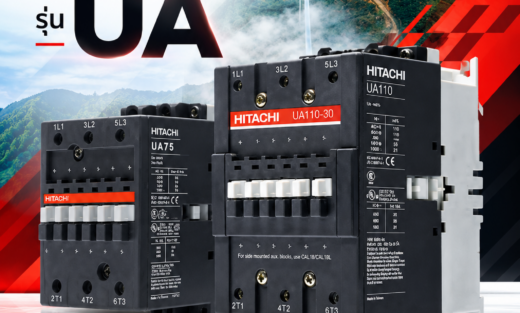

Capacitor Contactor: เชื่อมต่อและตัดต่อคาปาซิเตอร์
-
Fuse หรืออุปกรณ์ป้องกันกระแสเกิน: ป้องกันความเสียหายจากกระแสผิดปกติ
-
Detuned Reactor: ใช้ร่วมในระบบที่จำเป็นต้องควบคุมผลกระทบจากฮาร์มอนิก โดยต้องออกแบบให้เหมาะสมกับระบบ
-
ตู้ Capacitor Bank: ใช้ติดตั้งและจัดวางอุปกรณ์ให้เหมาะสมกับพิกัดและการระบายความร้อน
5. การเลือกขนาดให้เหมาะสม
ก่อนเลือก CLMD ควรตรวจสอบแรงดันระบบ ความถี่ 50 Hz หรือ 60 Hz กำลัง kvar ที่ต้องการ จำนวนเฟส รูปแบบการต่อ และสภาพแวดล้อมในการติดตั้ง หากระบบมีฮาร์มอนิกสูง ควรตรวจวิเคราะห์ระบบก่อนเลือกคาปาซิเตอร์หรือรีแอกเตอร์
สรุป: Hitachi Energy CLMD เป็นคาปาซิเตอร์แรงดันต่ำชนิดแห้งสำหรับระบบไฟฟ้า 3 เฟส จุดเด่นคือโครงสร้างแข็งแรง การสูญเสียต่ำ และการออกแบบที่ช่วยเพิ่มความน่าเชื่อถือ เหมาะสำหรับใช้เป็นส่วนประกอบของระบบปรับปรุง Power Factor ในโรงงานและอาคารขนาดใหญ่
