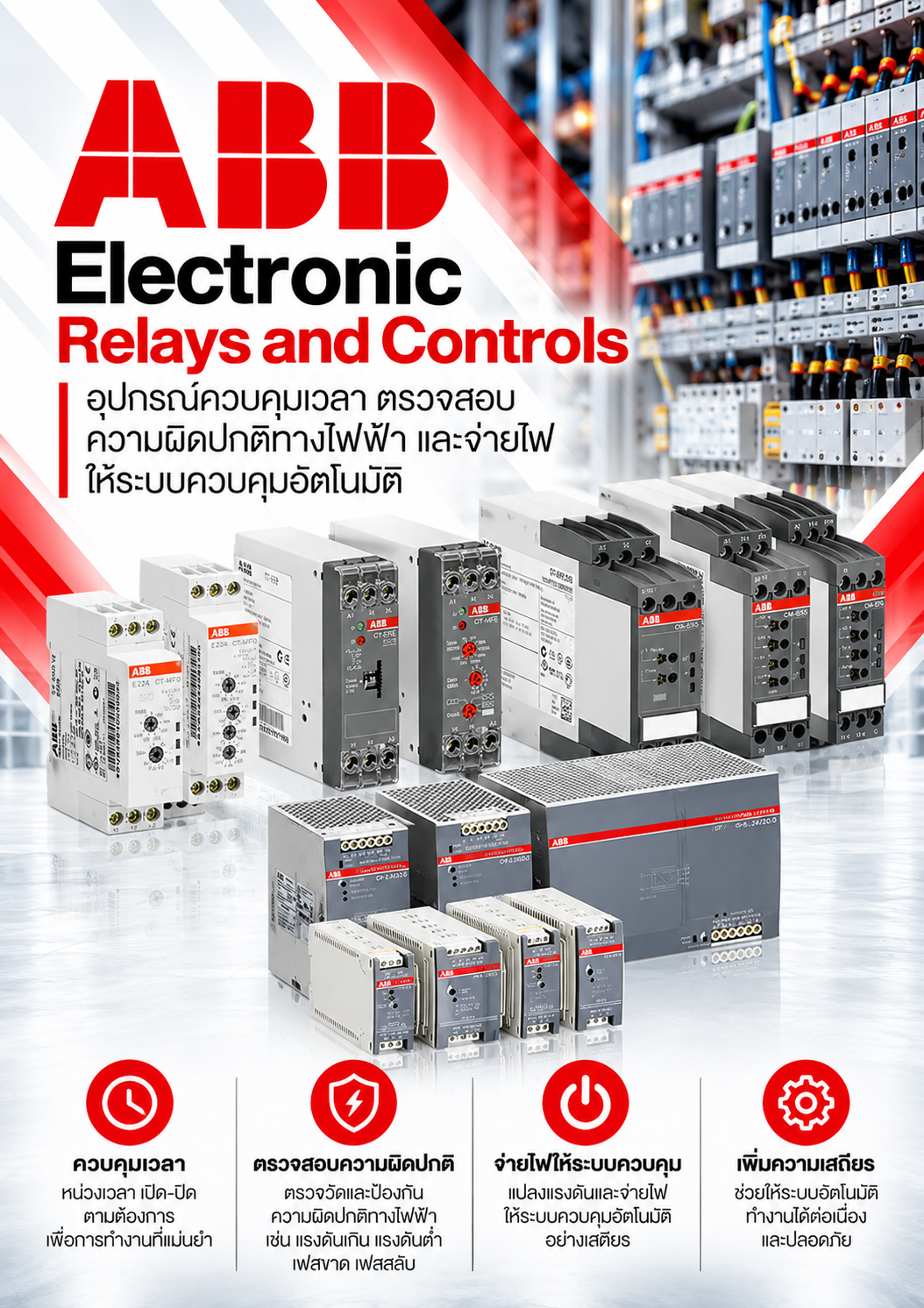

ABB Electronic Relays and Controls รุ่น CT, CM และ CP

อุปกรณ์ควบคุมเวลา ตรวจสอบความผิดปกติทางไฟฟ้า และจ่ายไฟให้ระบบควบคุมอัตโนมัติ

อุปกรณ์ในกลุ่มผลิตภัณฑ์ ABB Electronic Relays and Controls ช่วยให้ระบบควบคุมเครื่องจักรและตู้ควบคุมไฟฟ้าทำงานได้อย่างเป็นระบบ โดยมีผลิตภัณฑ์ที่เกี่ยวข้อง 3 กลุ่มหลัก ได้แก่ CT Timer Relays, CM Measuring and Monitoring Relays และ CP Power Supplies

ABB

+1

หมายเหตุ: รุ่น CP เป็นกลุ่มแหล่งจ่ายไฟ (Power Supply) ไม่ใช่รีเลย์โดยตรง แต่เป็นอุปกรณ์ที่ใช้ร่วมกับวงจรควบคุมและรีเลย์ในตู้ไฟฟ้า

1. ABB CT — Time Relays (รีเลย์ตั้งเวลา)

ABB CT เป็นรีเลย์ตั้งเวลาที่ใช้ควบคุมการเปิด-ปิดวงจรตามช่วงเวลาที่กำหนด เหมาะสำหรับงานควบคุมลำดับการทำงานของมอเตอร์ ปั๊มน้ำ พัดลม ระบบแสงสว่าง และเครื่องจักรอัตโนมัติ โดยมีรุ่นย่อย เช่น CT-D, CT-C และ CT-S ซึ่งแตกต่างกันด้านขนาด ฟังก์ชัน และรูปแบบการใช้งาน

ABB Electrification U.S.

+1

ฟังก์ชันที่สำคัญ

• ON-delay: หน่วงเวลาก่อนสั่งให้เอาต์พุตทำงาน

• OFF-delay: หน่วงเวลาก่อนตัดเอาต์พุตตามเงื่อนไขของรุ่น

• Interval: เปิดเอาต์พุตตามช่วงเวลาที่กำหนด

• Star-delta: ควบคุมการเปลี่ยนวงจรสตาร์-เดลตาของมอเตอร์ในรุ่นที่รองรับ

ข้อดีของ CT Timer Relays

• ช่วยควบคุมลำดับการทำงานโดยไม่ต้องใช้ PLC สำหรับงานตั้งเวลาพื้นฐาน

• ลดความซับซ้อนของวงจรควบคุม

• ช่วยกำหนดเวลาหน่วงให้เหมาะกับกระบวนการผลิต

• รุ่น CT-C มีตัวเรือนกว้างเพียง 17.5 มม. ช่วยประหยัดพื้นที่ในตู้ควบคุม

ตัวอย่างเช่น ตั้งให้ปั๊มน้ำตัวที่สองเริ่มทำงานหลังจากปั๊มตัวแรกทำงานไปแล้วตามระยะเวลาที่กำหนด ทั้งนี้ต้องออกแบบวงจรควบคุมให้ตรงกับลักษณะการใช้งาน

ABB Electrification U.S.

+1

2. ABB CM — Measuring and Monitoring Relays (รีเลย์ตรวจวัดและตรวจสอบความผิดปกติ)

ABB CM ใช้ตรวจสอบค่าทางไฟฟ้าหรือสภาวะของอุปกรณ์ แล้วส่งสัญญาณเอาต์พุตเมื่อค่าที่ตรวจวัดเกินหรือต่ำกว่าขีดจำกัดที่ตั้งไว้ เหมาะกับการป้องกันความเสียหายและลดความเสี่ยงจากการทำงานผิดปกติของเครื่องจักร

ABB Electrification U.S.

+1

ประเภทการตรวจสอบที่สำคัญ

ABB Electrification U.S.

+1

ข้อดีของ CM Monitoring Relays

• ช่วยตรวจพบความผิดปกติก่อนส่งผลกระทบต่อเครื่องจักร

• ลดความเสี่ยงจากปัญหาไฟฟ้าผิดปกติที่อาจทำให้มอเตอร์เสียหาย

• สามารถตั้งค่าขีดจำกัดและเวลาหน่วงได้ในรุ่นที่รองรับ

• ตัวเรือนบางรุ่นมีความกว้างเพียง 22.5 มม. ช่วยประหยัดพื้นที่ในตู้ควบคุม

• มีตัวเลือกขั้วต่อแบบ Push-in ในรุ่นที่รองรับ ช่วยให้เดินสายได้สะดวก

ตัวอย่างการใช้งาน: ติดตั้งรีเลย์ตรวจสอบไฟ 3 เฟสเพื่อสั่งหยุดวงจรควบคุมผ่านคอนแทคเตอร์เมื่อเกิดการสูญเสียเฟสหรือลำดับเฟสผิดปกติ โดยต้องเลือกชนิดและพิกัดให้ตรงกับระบบ

ABB Electrification U.S.

+1

3. ABB CP — Power Supplies (แหล่งจ่ายไฟสำหรับวงจรควบคุม)

ABB CP เป็นกลุ่มแหล่งจ่ายไฟแบบสวิตชิ่ง (Switch-mode Power Supply) สำหรับจ่ายไฟให้วงจรควบคุมอุตสาหกรรม เช่น PLC เซนเซอร์ รีเลย์ คอนแทคเตอร์ที่ใช้คอยล์ DC และอุปกรณ์อิเล็กทรอนิกส์ต่าง ๆ โดยต้องเลือกแรงดันและกระแสเอาต์พุตให้เหมาะสมกับโหลด

ABB

+1

รายละเอียดที่ควรพิจารณา

• แรงดันเอาต์พุต เช่น 24 V DC ในรุ่นที่รองรับ

• กระแสเอาต์พุตและกำลังไฟที่จ่ายได้

• ช่วงแรงดันไฟฟ้าขาเข้า

• ระบบป้องกัน เช่น กระแสเกินและลัดวงจร ตามคุณสมบัติของรุ่น

• วิธีติดตั้งบนราง DIN และพื้นที่ระบายความร้อน

ข้อดีของ CP Power Supplies

• จ่ายไฟ DC ให้ระบบควบคุมได้อย่างเหมาะสมกับพิกัดที่กำหนด

• ช่วยให้ PLC เซนเซอร์ และรีเลย์ทำงานร่วมกันในระบบเดียว

• มีตัวเลือกหลายระดับกำลังไฟเพื่อให้เหมาะกับตู้ควบคุมแต่ละประเภท

• ช่วยจัดระเบียบแหล่งจ่ายไฟและอุปกรณ์ควบคุมภายในตู้

ตัวอย่างการใช้งาน: ใช้แหล่งจ่ายไฟ 24 V DC จ่ายไฟให้ PLC และวงจรเซนเซอร์ โดยตรวจสอบกระแสรวมและเผื่อกำลังสำรองให้เหมาะสมกับการออกแบบ

ABB

+1

4. ตารางเปรียบเทียบ ABB CT, CM และ CP

5. ตัวอย่างการใช้งานร่วมกันในตู้ควบคุม

6. แคตตาล็อกและข้อมูลจาก ABB

• ABB Electronic Relays and Controls — รวมกลุ่มรีเลย์ตั้งเวลา รีเลย์ตรวจสอบ และอุปกรณ์ควบคุม

• ABB CT Timer Relays — รายละเอียดรีเลย์ตั้งเวลา CT-C

• ABB Measuring and Monitoring Relays — รายละเอียดกลุ่ม CM

• ABB Thailand — ผลิตภัณฑ์สำหรับงานอุตสาหกรรม — ข้อมูลผลิตภัณฑ์สำหรับตลาดประเทศไทย

สรุป: ABB CT เหมาะกับงานควบคุมเวลา, ABB CM เหมาะกับงานตรวจสอบและเฝ้าระวังความผิดปกติ และ ABB CP เหมาะกับงานจ่ายไฟให้วงจรควบคุม ทั้งสามกลุ่มสามารถทำงานร่วมกันเพื่อเพิ่มความเป็นระบบและความน่าเชื่อถือของตู้ควบคุมไฟฟ้า โดยต้องเลือกสเปกให้เหมาะกับงานจริง
