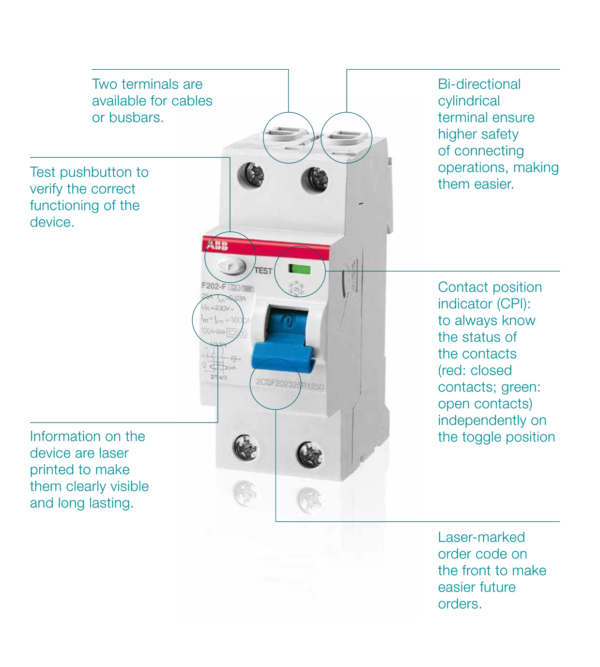

ABB RCCB FH202 25A 2P Type AC-25/0.03 อุปกรณ์ป้องกันไฟรั่วไฟดูด Residual Current Circuit Breaker กันดูด # 2CSF202006R1250

     ABB RCCB (Residual Current Circuit Breaker) Type AC 2Pole ใช้กับระบบไฟฟ้า 1 เฟส เป็นอุปกรณ์ป้องกันไฟฟ้าดูดที่มีความสำคัญในระบบไฟฟ้ามาตราฐาน IEC61008 สามารถติดวงจรเนื่องจากไฟรั่ว ไฟดูดขนาด 30mA ขึ้นไปในเวลา 0.045นาที (40ms) โดยเฉพาะในพื้นที่ที่มีการใช้งานเครื่องใช้ไฟฟ้าและอุปกรณ์ไฟฟ้าต่าง ๆ เพื่อป้องกันการเกิดอุบัติเหตุไฟฟ้าดูดที่อาจเป็นอันตรายต่อชีวิตและทรัพย์สิน

คุณสมบัติของ RCCB Type A

• ตรวจจับกระแสไฟฟ้ารั่วไหล (Residual Current) : สามารถตรวจจับการรั่วไหลของกระแสไฟฟ้าแบบกระแสสลับ (AC) ที่เกิดขึ้นในวงจรไฟฟ้าได้
•  ตัดวงจรอัตโนมัติ : เมื่อมีการรั่วไหลของกระแสไฟฟ้าเกินค่าที่กำหนด (เช่น 30 mA หรือ 300 mA) RCCB จะตัดวงจรไฟฟ้าทันทีเพื่อป้องกันอันตราย
• ความปลอดภัย : ช่วยลดความเสี่ยงจากการถูกไฟฟ้าดูด ทำให้ปลอดภัยมากขึ้นสำหรับผู้ใช้งาน

การใช้งานของ RCCB Type AC

• ในบ้านเรือน : ป้องกันไฟฟ้าดูดสำหรับเครื่องใช้ไฟฟ้าและอุปกรณ์ต่าง ๆ ในบ้าน เช่น ตู้เย็น, เครื่องซักผ้า, เครื่องทำน้ำอุ่น เป็นต้น
• ในอาคารสำนักงานและโรงงาน : ใช้ในระบบไฟฟ้าของอาคารสำนักงานและโรงงานเพื่อป้องกันการเกิดอุบัติเหตุจากไฟฟ้าดูดและไฟฟ้ารั่ว

ในสถานที่สาธารณะ : ใช้ในสถานที่สาธารณะ เช่น โรงเรียน, โรงพยาบาล, ห้างสรรพสินค้า เพื่อความปลอดภัยของผู้ใช้บริการ

       เอบีบีอุปกรณ์ป้องกันไฟรั่วไฟดูดมีหน้าที่ตัดวงจรอัตโนมัติมื่อเกิดไฟรั่วไฟดูดถึงขนาด 0.03 แอมแปร์ (30มิลลิแอมแปร์) ซึ่งให้ความปลอดภัยสูงสุดกับผู้ใช้งาน ติดตั้งได้ทั้งในตู้ Consumer Unit และ ตู้ควบคุมต่าง ๆ ที่เป็นระบบรางปีกนก (ราง Din) โดยแบ่งได้เป็นสองชนิด
อุปกรณ์ป้องกันไฟรั่วไฟดูด (RCCB) รุ่น FH200 และ F200 ใช้สำหรับป้องกันไฟรั่วไฟดูดตามมาตรฐาน IEC61008 / มอก. 2425-2560

• อุปกรณ์ป้องกันไฟรั่วไฟดูด กระแสไฟฟ้าเกินพิกัด และกระแสไฟฟ้าลัดวงจร (RCBO) รุ่น DS201,DSE201, DSE201M และ DS203NC ใช้สำหรับป้องกันไฟรั่ว ไฟดูด กระแสไฟฟ้าเกินพิกัดและกระแสไฟฟ้าลัดวงจรตามมาตรฐาน IEC61009 / มอก.909-2548
• มีให้เลือกทั้ง 2 โพล (ระบบไฟ 1 เฟส) และ 4 โพล (ระบบไฟ 3 เฟส) สำหรับอุปกรณ์ RCCB
• มีให้เลือกทั้ง 1 โพล และ 1 โพล+Neutral (1P+N) และ 3 โพล+Neutral (3P+N) สำหรับอุปกรณ์ RCBO
• มีค่าทนกระแสลัดวงจรให้เลือกทั้ง 6kA และ 10kA ตามมาตรฐาน IEC61009 สำหรับอุปกรณ์ RCBO แบบ 1 โพล และ 6kA ตามมาตรฐาน IEC61009 และ มอก. 909-2548 สำหรับอุปกรณ์ป้องกัน RCBO แบบ 3P+N
• อุปกรณ์ RCCB มีให้เลือกใช้ทั้ง Type AC, A และ B โดยมีค่ากระแสเหลือที่กำหนดให้เลือกใช้ที่ 30mA, 100mA และ 300mA
  การติดตั้ง RCCB ควรให้ผู้เชี่ยวชาญด้านไฟฟ้าหรือช่างไฟฟ้าที่มีความรู้และประสบการณ์ดำเนินการ เพื่อให้แน่ใจว่าการติดตั้งถูกต้องและปลอดภัย

Dimensions

• Product Net Width : 35 mm
• Product Net Height : 69 mm
• Product Net Depth / Length : 85 mm
• Product Net Weight : 0.2 kg
