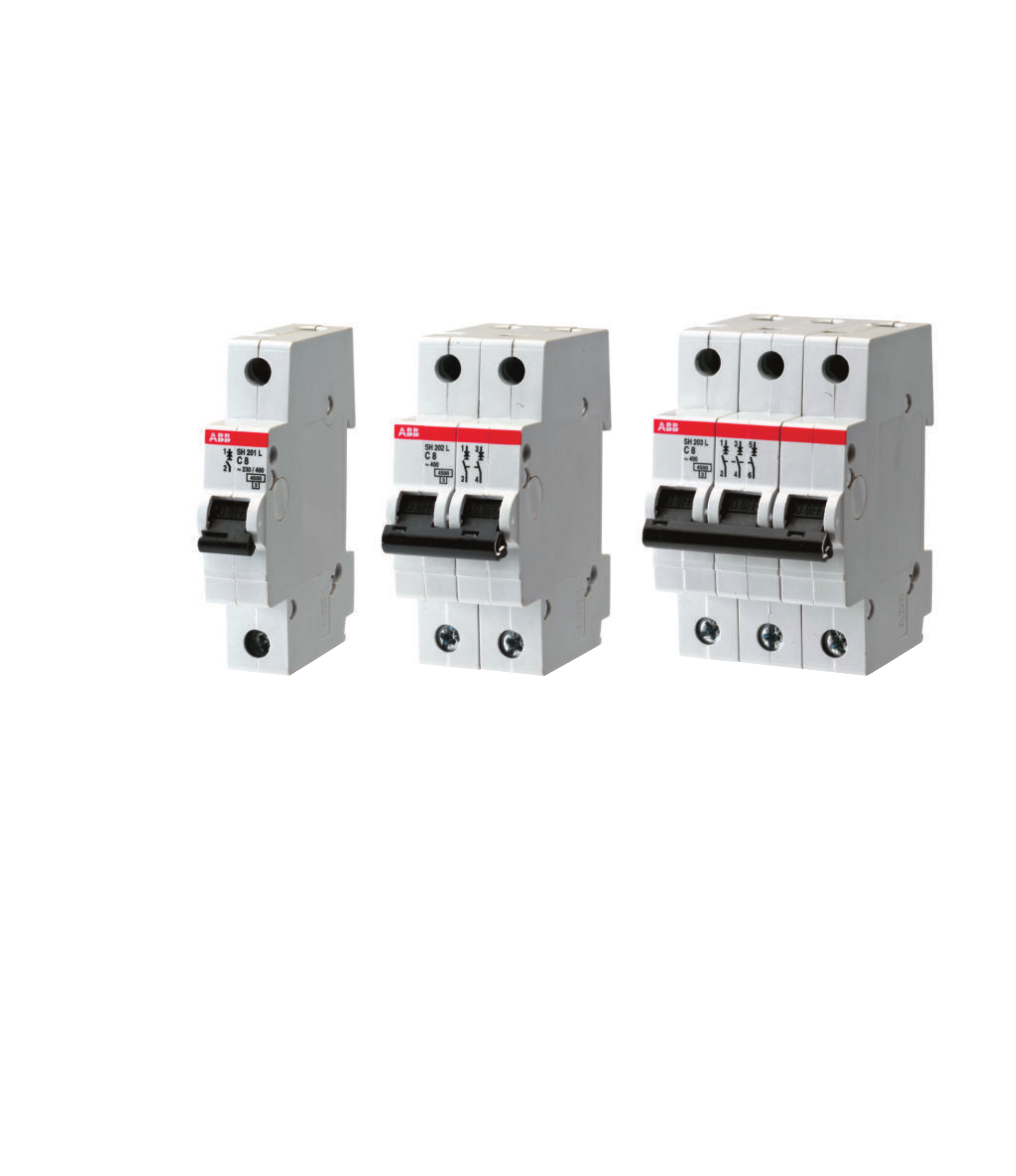

ABB MCB SH201-C6 6A 1P 6kA  Miniature Circuit Breaker เซอร์กิตเบรกเกอร์ลูกย่อย # 2CDS211001R0064

      เอบีบีเซอร์กิตเบรกเกอร์ขนาดเล็ก หรือลูกย่อยที่ใช้ในการป้องกันวงจรไฟฟ้า สำหรับเปิด-ปิดวงจรไฟฟ้า และตัดวงจรแบบอัตโนมัติเมื่อเกิดกระแสไฟฟ้าเกินพิกัด (Overload) และกระแสไฟฟ้าลัดวงจร (Short Circuit) ติดตั้งแบบ Bolt on ใช้ได้ทั้งในตู้ Consumer Unit Distribution Board รวมถึงตู้ควบคุมต่าง ๆ ที่เป็นระบบรางปีกนก (ราง Dinป้องกันการใช้กระแสไฟเกินกำหนด (Overload)

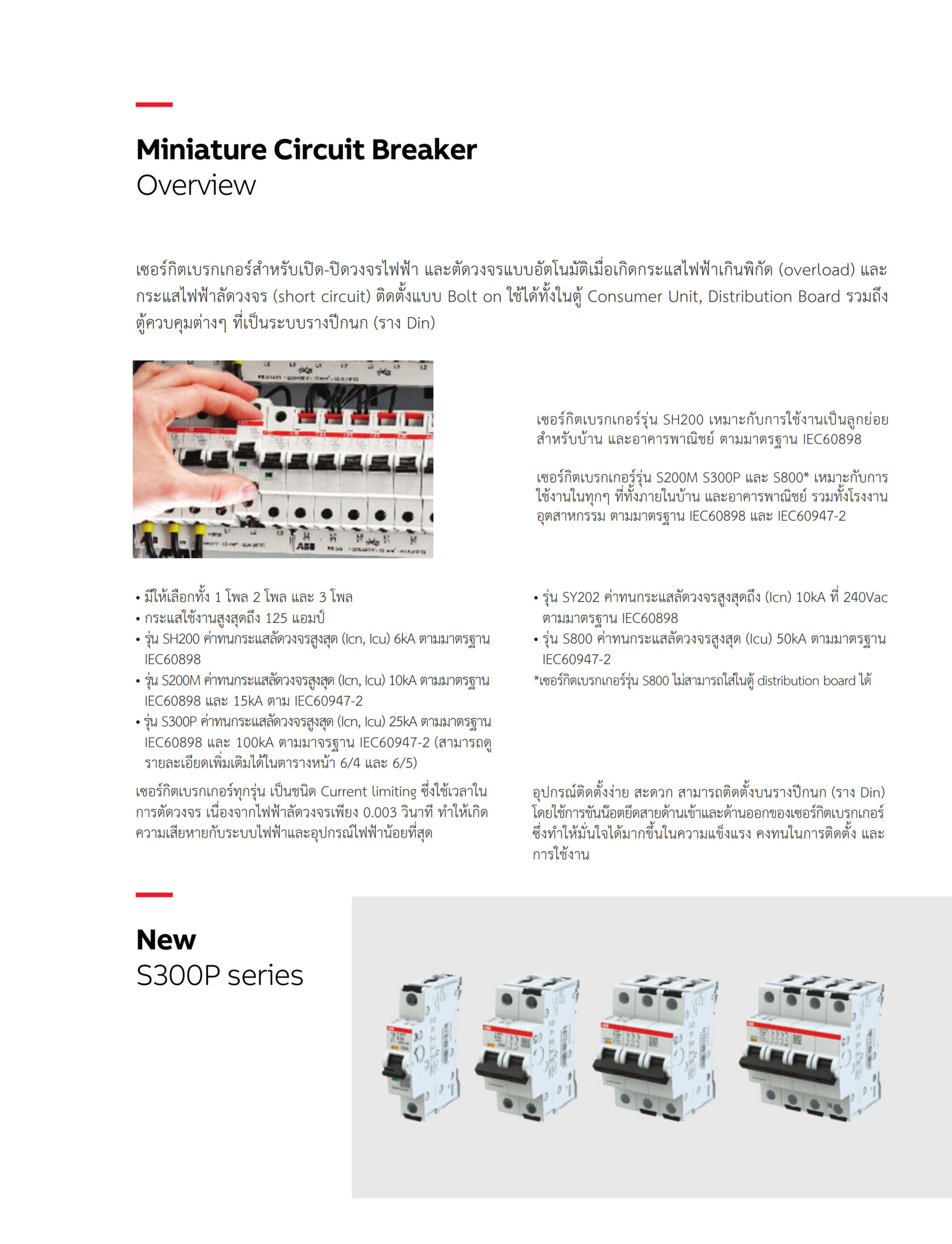

Miniature Circuit Breaker

• ป้องกันไฟฟ้าลัดวงจร (Short Circuit)
• เซอร์กิตเบรกเกอร์รุ่น SH200 เหมาะกับการใช้งานเป็นลูกย่อยสำหรับบ้าน และอาคารพาณิชย์ ตามมาตรฐาน IEC60898
• เซอร์กิตเบรกเกอร์รุ่น S200M S300P และ S800* เหมาะกับการใช้งานในทุก ๆ ที่ทั้งภายในบ้าน และอาคารพาณิชย์ รวมทั้งโรงงานอุตสาหกรรม ตา
• มาตรฐาน IEC60898 และ IEC60947-2.
• รุ่น SY202 ค่าทนกระแสลัดวงจรสูงสุดถึง (Icn) 10kA ที่ 240Vac ตามมาตรฐาน IEC60898
• รุ่น S800 ค่าทนกระแสลัดวงจรสูงสุด (Icu) 50kA ตามมาตรฐาน IEC60947-2
• มีให้เลือกทั้ง 1 โพล 2 โพล และ 3 โพล
• กระแสใช้งานสูงสุดถึง 125 แอมป์
• รุ่น SH200 ค่าทนกระแสลัดวงจรสูงสุด (Icn, Icu) 6kA ตามมาตรฐาน IEC60898
• รุ่น S200M ค่าทนกระแสลัดวงจรสูงสุด (Icn, Icu) 10kA ตามมาตรฐาน IEC60898 และ 15kA ตาม IEC60947-2

      เซอร์กิตเบรกเกอร์ทุกรุ่น เป็นชนิด Current Limiting ซึ่งใช้เวลาในการตัดวงจร เนื่องจากไฟฟ้าลัดวงจรเพียง 0.003 วินาที ทำให้เกิดความเสียหายกับระบบไฟฟ้าและอุปกรณ์ไฟฟ้าน้อยที่สุด

      อุปกรณ์ติดตั้งง่าย สะดวก สามารถติดตั้งบนรางปีกนก (ราง Din) โดยใช้การขันน็อตยึดสายด้ามเข้าและด้านออกของเซอร์กิตเบรกเกอร์ซึ่งทำให้มั้นใจได้มากขึ้นในความแข็งแรง คงทนในการติดตั้ง และการใช้งาน

      เซอร์กิตเบรกเกอร์ขนาดเล็ก (Miniature Circuit Breaker หรือ MCB) เป็นอุปกรณ์ที่ใช้ในการป้องกันการเกิดกระแสไฟฟ้าเกิน (overcurrent) และการลัดวงจร (short circuit) ในวงจรไฟฟ้า MCB จะทำงานโดยอัตโนมัติเพื่อปิดวงจรไฟฟ้าเมื่อมีการเกิดเหตุการณ์ที่ไม่ปลอดภัย เพื่อป้องกันความเสียหายต่ออุปกรณ์ไฟฟ้าและลดความเสี่ยงต่อการเกิดอัคคีภัย

MCB มีข้อดีหลายอย่าง เช่น:

• การทำงานที่แม่นยำ : สามารถตัดวงจรได้อย่างรวดเร็วเมื่อเกิดกระแสไฟฟ้าเกินหรือการลัดวงจร
• การรีเซ็ตได้ง่าย : สามารถรีเซ็ตได้ง่ายโดยไม่ต้องเปลี่ยนใหม่

• ความทนทาน : มีอายุการใช้งานยาวนานและมีความทนทานสูง

• การติดตั้งง่าย : สามารถติดตั้งและบำรุงรักษาได้ง่าย

      เซอร์กิตเบรกเกอร์ขนาดเล็กมักใช้ในระบบไฟฟ้าภายในบ้าน อาคารพาณิชย์ และอุตสาหกรรมขนาดเล็ก ซึ่งเป็นส่วนสำคัญของระบบการป้องกันไฟฟ้าในทุกประเภทของอาคารและสิ่งก่อสร้าง

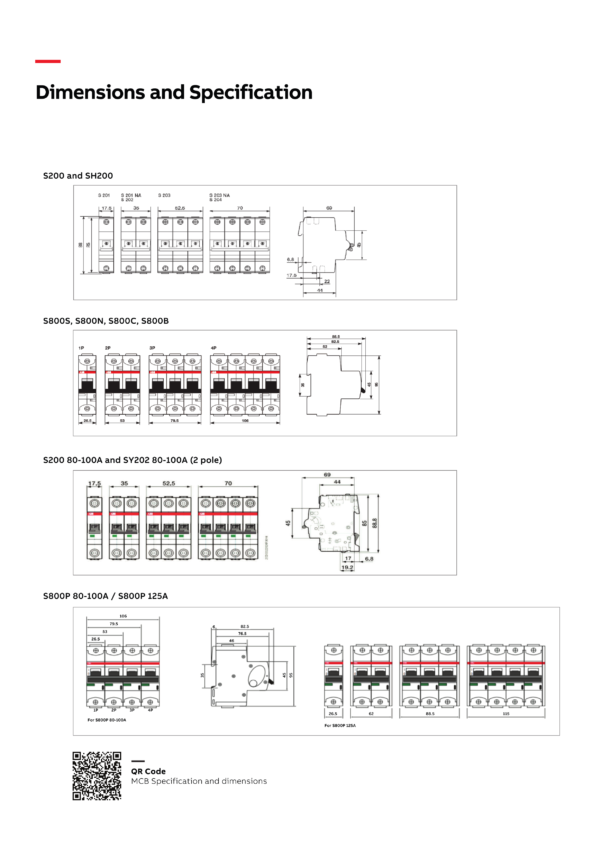

Dimensions
