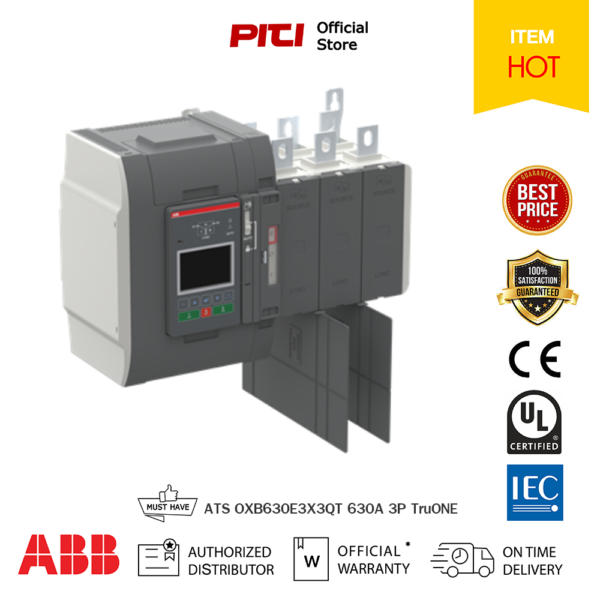

ABB ATS OXB630E3X3QT 630A 3P TruONE Automatic Transfer Switch อุปกรณ์ควบคุมการสลับแหล่งจ่ายไฟฟ้า

รายละเอียด
 TruONE Automatic Transfer Switch (ATS)
     สัมผัสความเป็นสวิตช์สลับแหล่งจ่ายอัตโนมัติบนเทคโนโลยีและนวัตกรรมที่ล้ำกว่า นวัตกรรมที่ผสมผสานประสิทธิภาพและเสถียรภาพด้านไฟฟ้ากำลังร่วมกับฟังก์ชันดิจิตัลที่ครบครันเพื่อรองรับความต้องการด้าน loT ในยุคปัจจุบันและอนาคตอย่างลงตัวการันตีด้วยรางวัลผติตภัณฑ์นวัตกรรมระดับโลก TruOne สวิตช์สลับแหล่งจ่ายอัตโนมัติรองรับกระแสใช้งานตั้งแต่ 30 ถึง 1600 แอมป์ ขึ้นกับรุ่นการใช้งานตามมาตรฐาน IEC standard หรือ UL standard

     สวิตช์โอนย้ายอัตโนมัติเป็นอุปกรณ์สำหรับเลือกแหล่งจ่ายไฟฟ้าระหว่างหม้อแปลงไฟฟ้าและเครื่องกำเนิดไฟฟ้าฉุกเฉิน อุปกรณ์ Automatic
Transfer Switch TruONETM ผลิตและประกอบสำเร็จจากโรงงานเดียวกันในยุโรปทั้งในส่วนของ ATS และ Controller และผ่านการทดสอบ
การใช้งานจากโรงงานผู้ผลิตซึ่งได้รับมาตรฐานสากลแล้ว

LCD or Touch screen display

• หน้าจอของ ATS TruONETM เป็นชนิดหน้าจอสีขนาดใหญ่ 3.5 นิ้ว มีให้เลือกทั้งแบบหน้าจอ LCD (Level 3) และหน้าจอสัมผัส (Level 4)
• จากหน้าจอขนาดใหญ่ทำให้ใช้งาน ดูค่าการใช้งานได้ง่ายกว่า สามารถเลือกการอ่านค่าได้ทั้งในรูปแบบตาราง และมาตรวัดนอกจาก. ฟังก์ชั
• พื้นฐานที่ ATS ทั่วๆไปทำได้แล้ว ATS TruONETM ยังมีจุดเด่นที่แตกต่างเพิ่มเติมคือ
• มีระยะเวลาหน้าสัมผัสที่ใช้ในการโอนถ่ายแหล่งจ่ายหนึ่งไปยังอีกแหล่งจ่ายไม่เกิน 50ms

(Open and Delay transition)

• มีฟังก์ชันในการตรวจเช็คแรงดัน และความถี่ของสองแหล่งจ่าย ก่อนการสับเปลี่ยน In-phasemonitor (synchro check)สวิตช์โอนย้ายอัตโนมัติเป็นอุปกร
• แสดงค่า Voltage ,Frequency ของสองแหล่งจ่ายผ่านหน้าจอแสดงผล
• มีฟังก์ชันในการทำ Generator exercise โดยสามารถตั้งการสั่งการเป็นแบบรายวัน รายอาทิตย์รายเดือน หรือรายปี รวมถึงตั้งช่วงเวลาในการสั่งการได้

คุณสมบัติพื้นฐานที่ทำได้รายละเอียด

• ขับเคลื่อนกลไกด้วยลวดแม่เหล็ก (Solenoid)
• มีการล๊อคตำแหน่งโดยการกดหน้าสัมผัสในทางกล หลังจำการหยุดจ่ายไฟฟ้าให้กับตัวขับเคลื่อน (Mechanically Held)
• หน้าสัมผัสเป็นสวิตช์ใบมีด (Knife-blade type contruction)
• หน้าสัมผัสถูกออกแบบในลักษณะทำความสะอาดพื้นผิวเอง (Self-cleaning contact design)
• หน้าสัมผัสประกอบด้วยหน้าสัมผัสหลัก (Main contacts) และหน้าสัมผัสอาร์ค (Arcing contracts)
• หน้าสัมผัสเคลือบผิวด้วยเงิน (Contact surfaces for making/ braking are silver coated)
• ลักษณะของการทำงานเป็นแบบ Double throw type
• เราสามารถเลือกการทำงานได้ทั้งระบบ Auto transfer และ Manual transfer
• ชุดควบคุมการทำงานเป็นแบบ Microprocessor
• โรงงานผู้ผลิตได้รับมาตรฐาน ISO9001 และ ISO14001
• มีระยะเวลาหน้าสัมผัสที่ใช้ในการโอนถ่านจากแหล่งจ่ายหนึ่งไปยังอีกแหล่งจ่ายไม่เกิน 50ms (Open transition)*
• มีหน้าจอ Display LCD แจ้งสถานะแหล่งจ่าย Alarm
• สามารถถอดแยกส่วน Controller และหน้าสัมผัสหลักโดยไม่ต้องหยุดจ่ายโหลดได้ Replacing of critical components (with no disturbance to the load)
• Mechanical endurance : 3,000 times
• Electrical endurance : 2,000/3,000 – 6,000 times (IEC)
• ผ่านการทดสอบการรบกวนคลื่นแม่เหล็กไฟฟ้า (Electromagnetic compatibility-EMC)
• แผงควบคุมสามารถทำงานได้ในช่วงอุณหภูมิ -20 ถึง 70 องศาเซลเซียล
• สามารถต่อเพิ่มหน้าสัมผัสช่วย (Auxiliary contacts)
• สามารถตั้งโปรแกรมสั่ง Start Generator ได้ถึง 4 โปรแกรม อีกทั้งยังสามารถตั้งเป็นแบบรายวัน รายสัปดาห์ หรือรายเดือนได้
• สามารถมองเห็นจากภายนอกได้ง่ายว่าอยู่ในสถานะใด (Auto/ Manual)

Dimensions

• Product Net Width : 447 mm
• Product Net Height : 313 mm
• Product Net Depth / Length : 212 mm
• Product Net Weight : 19.15 kg
