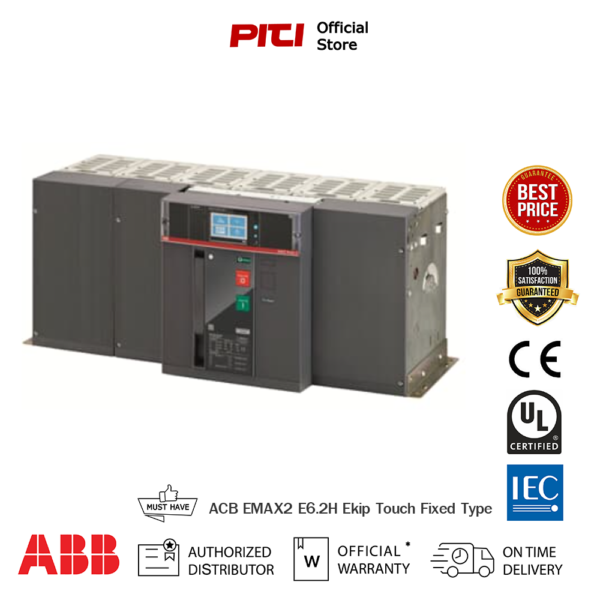

ABB เบรกเกอร์ ACB Emax E6.2H 6300 Ekip Touch LI 3P 100kA Fixed Type BREAKER SACE EMAX แอร์เซอร์กิตเบรกเกอร์ # 1SDA071294R1

คุณสมบัติหลัก

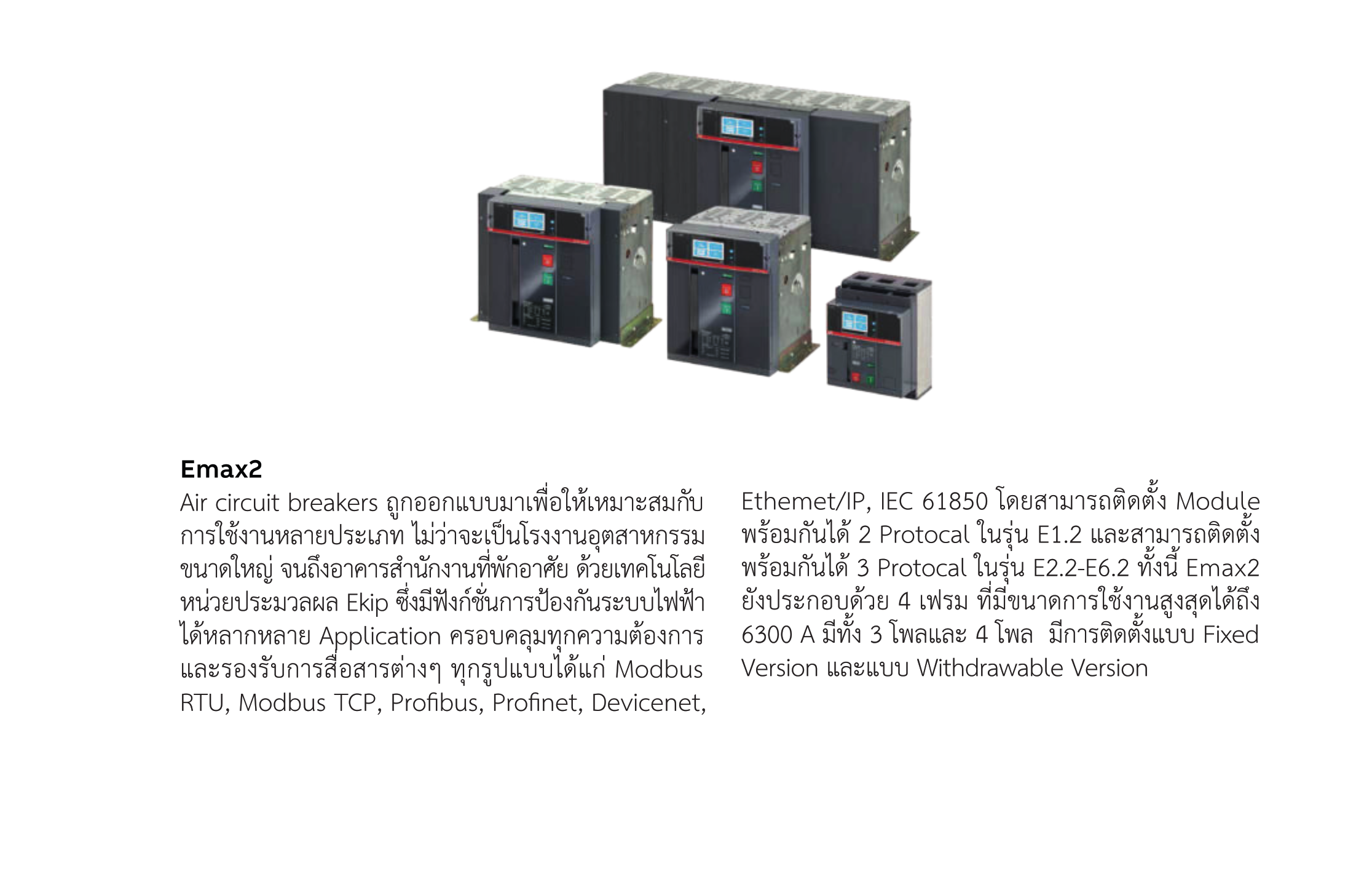

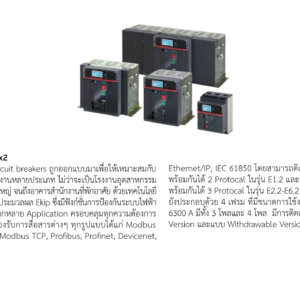

      ABB แอร์เซอร์กิตเบรกเกอร์ (Air Circuit Breaker หรือ ACB) รุ่น Emax ของ ABB เป็นอุปกรณ์ที่ใช้ในการป้องกันและควบคุมวงจรไฟฟ้าขนาดใหญ่ เหมาะสมกับการใช้งานหลากหลายประเภทไม่ว่าจะเป็นโรงงานอุตสาหกรรมขนาดใหญ่ จนไปถึงอาคารสำนักงาน ที่พักอาศัย ด้วยเทคโนโลยีหน่วยประมวลผล Ekip ซึ่งมีฟังก์ชั่นในการป้องกันระบบไฟฟ้าที่ครอบคลุมหลากหลายมี Application ค่าง ๆ สามารถปรับเปลี่ยนได้ตามความต้องการในแต่ละการใช้งาน รวมไปถึงความสามารถในการรองรับการสื่อสารต่าง ๆ ทุกรูปแบบได้แต่ Modbus RTU, Modbus TCP, Profibus, Profinet, Devicent, Ethemet/IP โดยสามารถติดตั้ง Module พร้อมกันได้ 2 Protocal ในรุ่น E1.2 และสามารถติดตั้งพร้อมกันได้ 3 Protocal ในรุ่น E2.2 – E6.2 ทั้งนี้ Emax2 ยังประกอบด้วย 4 เฟรม ที่มีขนาดการใช้งานสูงสุดได้ถึง 6300A มีทั้ง 3 โพล และ 4 โพล มีการติดตั้งแบบ Fixed Version และแบบ Withdrawable Version มีคุณสมบัติและประโยชน์หลายประการที่สำคัญ

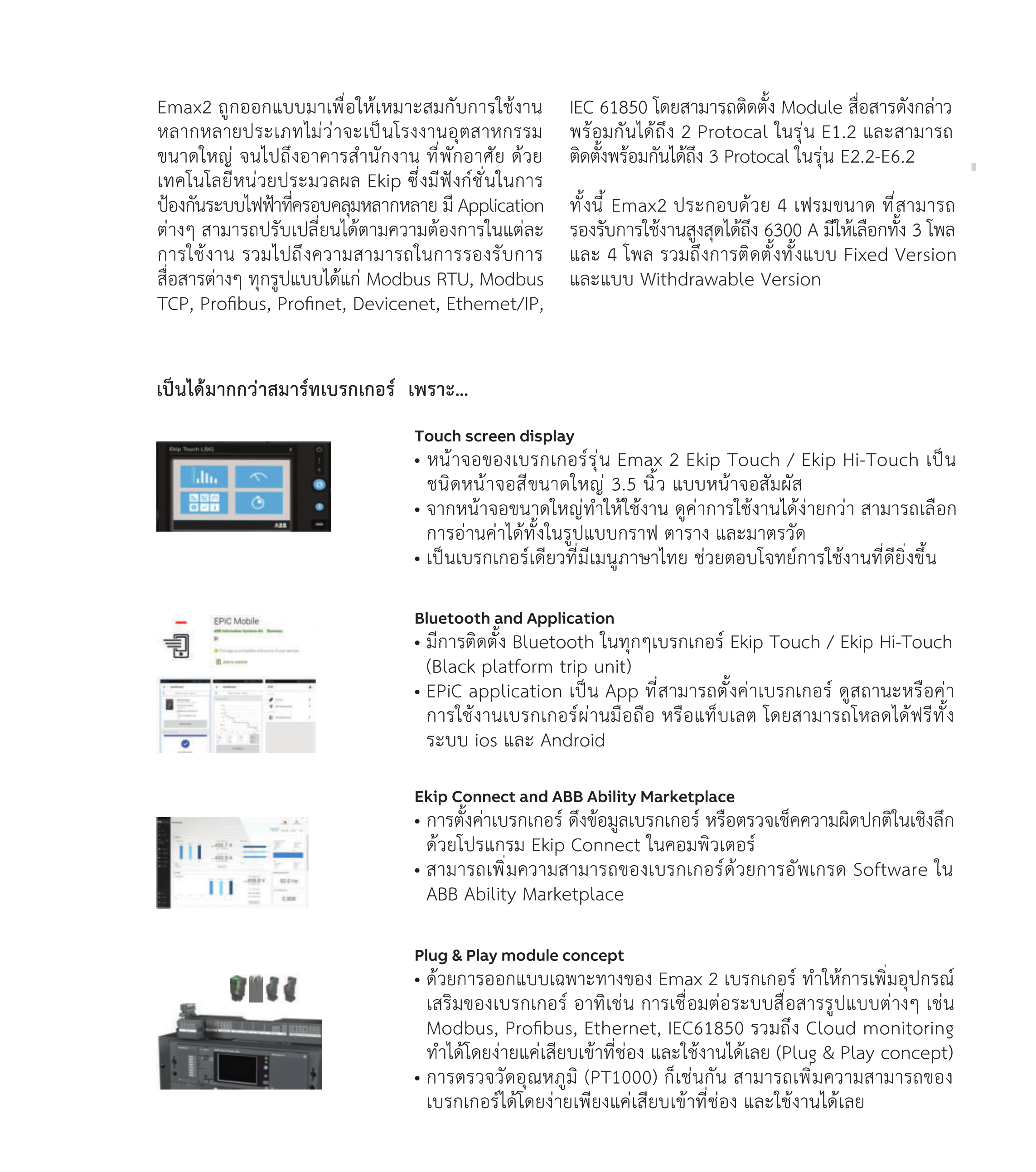

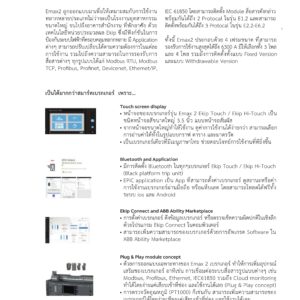

Touch Screen Display

• หน้าจอของเบรกเกอร์รุ่น Emax Ekip Touch/Ekip Hi-Touch เป็นชนิดหน้าจอสีขนาดใหญ่ 3.5 นิ้ว แบบหน้าจอสัมผัส
• จากหน้าจอขนาดใหญ่ทำให้ใช้งาน ดูค่าการใช้งานได้ง่ายกว่า สามารถเลือกการอ่านค่าได้ทั้งในรูปแบบกราฟ ตาราง และมาตรวัด
• เป็นเบรกเกอร์เดี่ยวที่มีเมนูภาษาไทย ช่วยตอบโจทย์การใช้งานที่ดียิ่งขึ้น

Bluetooth and Application

• มีการติดตั้ง Bluetooth ในทุก ๆ เบรกเกอร์ Ekip Touch / Ekip Hi-Touch (Black platform trip unit)
• EPiC application เป็น App ที่สามารถตั้งค่าเบรกเกอร์ ดูสถานะหรือค่าการใช้งานเบรกเกอร์ผ่านมือถือ หรือแท็บเลต โดยสามารถโหลดได้ฟรีทั้ง iOS และ Android

Ekip Connect and ABB Ability Marketplace

• การตั้งค่าเบรกเกอร์ ดึงข้อมูลเบรกเกอร์ หรือตรวจเซ็คความผิดปกติในเชิงลึกด้วยโปรแกรม Ekip Connect ในคอมพิวเตอร์
• สามารถเพิ่มความสามารถของเบรกเกอร์ด้วยการอัพเกรด Software ใน ABB Ability Marketplace

ลักษณะทั่วไป

• ความสามารถในการทำลายวงจร (Breaking Capacity) : ACB Emax 2 มีความสามารถในการตัดกระแสไฟฟ้าที่มีค่ากระแสลัดวงจรสูงได้อย่างมีประสิทธิภาพ
• ฟังก์ชันการป้องกัน (Protection Functions) : มีระบบป้องกันหลายรูปแบบเช่น ป้องกันกระแสเกิน, ป้องกันกระแสไฟฟ้าลัดวงจร, และการป้องกันไฟฟ้ารั่วไหล
• ความสามารถในการปรับตั้งค่า (Adjustable Settings) : สามารถปรับตั้งค่าต่าง ๆ ได้อย่างละเอียด เพื่อให้เหมาะสมกับการใช้งานและความต้องการเฉพาะของผู้ใช้
• การเชื่อมต่อกับระบบการควบคุม (Communication Capability) : รองรับการเชื่อมต่อกับระบบการควบคุมและการตรวจสอบแบบดิจิตอล ทำให้สามารถตรวจสอบและควบคุมการทำงานของ ACB ได้จากระยะไกล
• ความน่าเชื่อถือและความทนทาน (Reliability and Durability) : ถูกออกแบบมาให้มีความทนทานและสามารถทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่หลากหลาย
• การบำรุงรักษา (Maintenance) : มีการออกแบบที่ทำให้การบำรุงรักษาทำได้ง่ายและรวดเร็ว ช่วยลดเวลาในการหยุดทำงาน

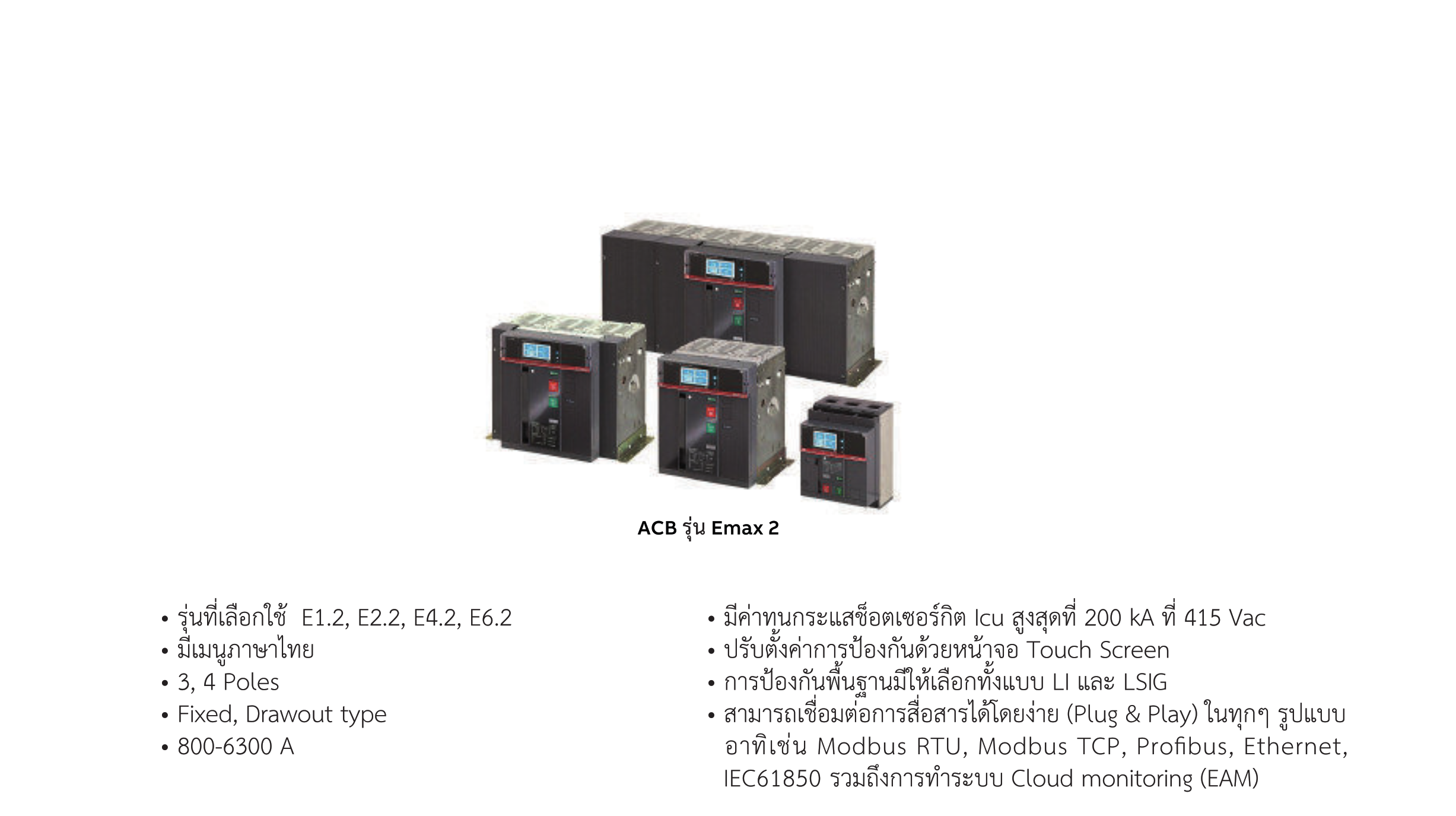

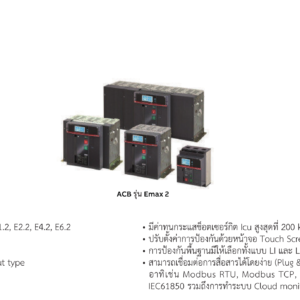

หลักการทำงาน ABB Emax Ekip Touch

• มีเมนูภาษาไทย
• ขนาด 800 – 6300A
• มีค่าทนกระแสซ็อตเซอร์กิต Icu สูงสุดที่ 200 kA ที่ 415 Vac

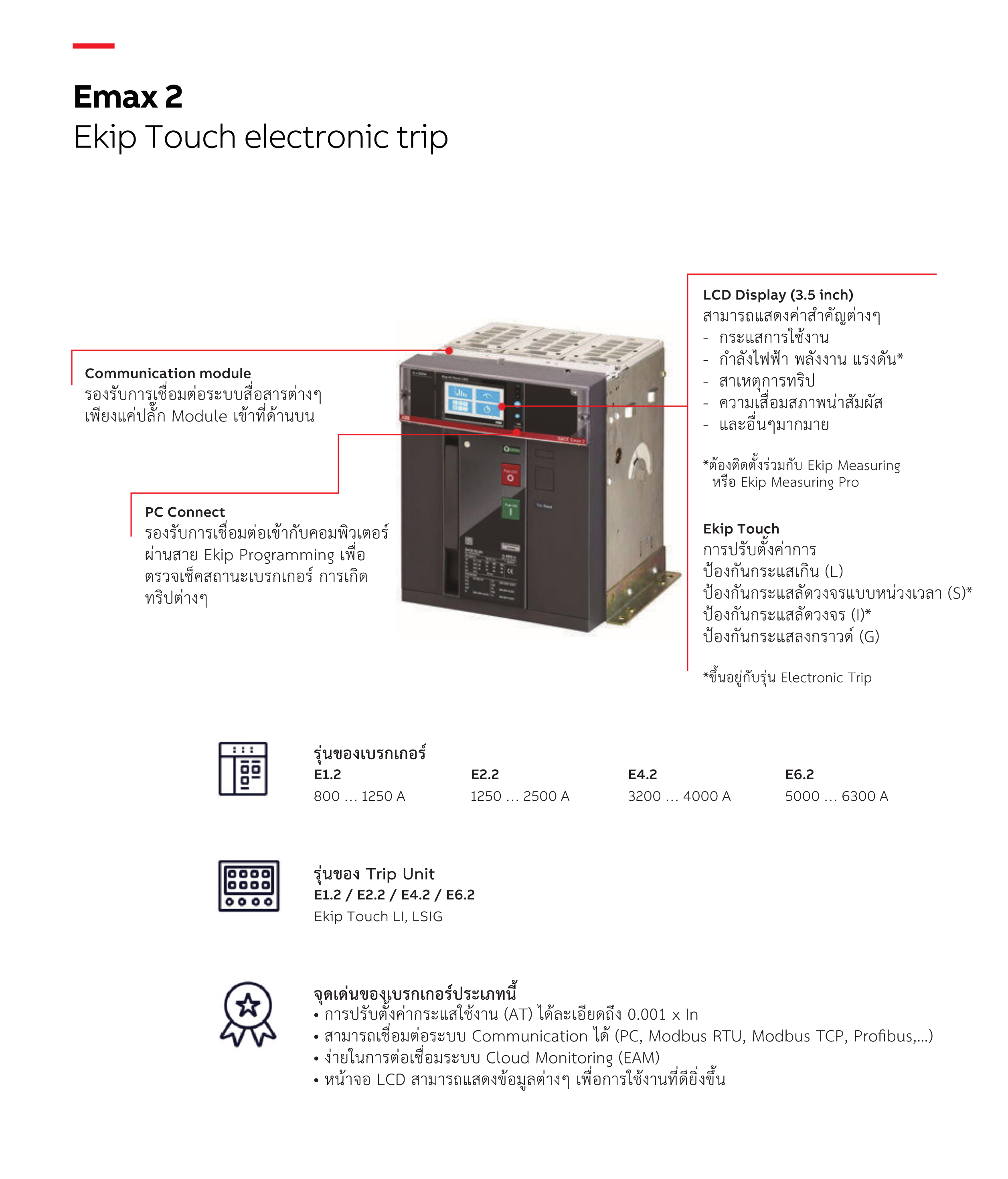

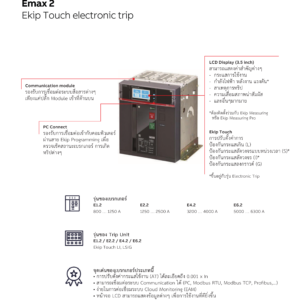

• ปรับตั้งค่าการป้องกันด้วยหน้าจอ Touch Screen
• การป้องกันพื้นฐานมีให้เลือกทั้งแบบ LI และ LSIG
• สามารถเชื่อมต่อการสื่อสารได้โดยง่าย
• เป็นหัว Protection ที่สามารถปรับตั้งค่าการป้องกันได้ทั้งแบบ
• ฟังก์ชั่น L การป้องกันกระแสเกิน
• ฟังก์ชั่น S การป้องกันกระแสลัดวงจรแบบปรับตั้งค่าหน่วงเวลา…
• ฟังก์ชั่น I การป้องกันกระแสลัดวงจรแบบเปิดวงจรทันทีทันใด
• ฟังก์ชั่น G การป้องกันกระแสรั่วลง ground
• เป็นหัว Protection ที่สามารถใช้กับกระแส AC

คุณสมบัติเหล่านี้ทำให้ ACB Emax 2 เป็นตัวเลือกที่ดีสำหรับการใช้งานในโรงงานอุตสาหกรรม, อาคารพาณิชย์, และโครงการโครงสร้างพื้นฐานที่ต้องการระบบไฟฟ้าที่มีประสิทธิภาพและน่าเชื่อถือ

Dimensions

• Product Net Width : 762 mm
• Product Net Height : 371 mm
• Product Net Depth / Length : 270 mm
• Product Net Weight : 109 kg
