ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB S201M (6A – 63A) 1P 10kA Miniature Circuit Breaker

ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB S201M (6A – 63A) 1P 10kA Miniature Circuit Breaker

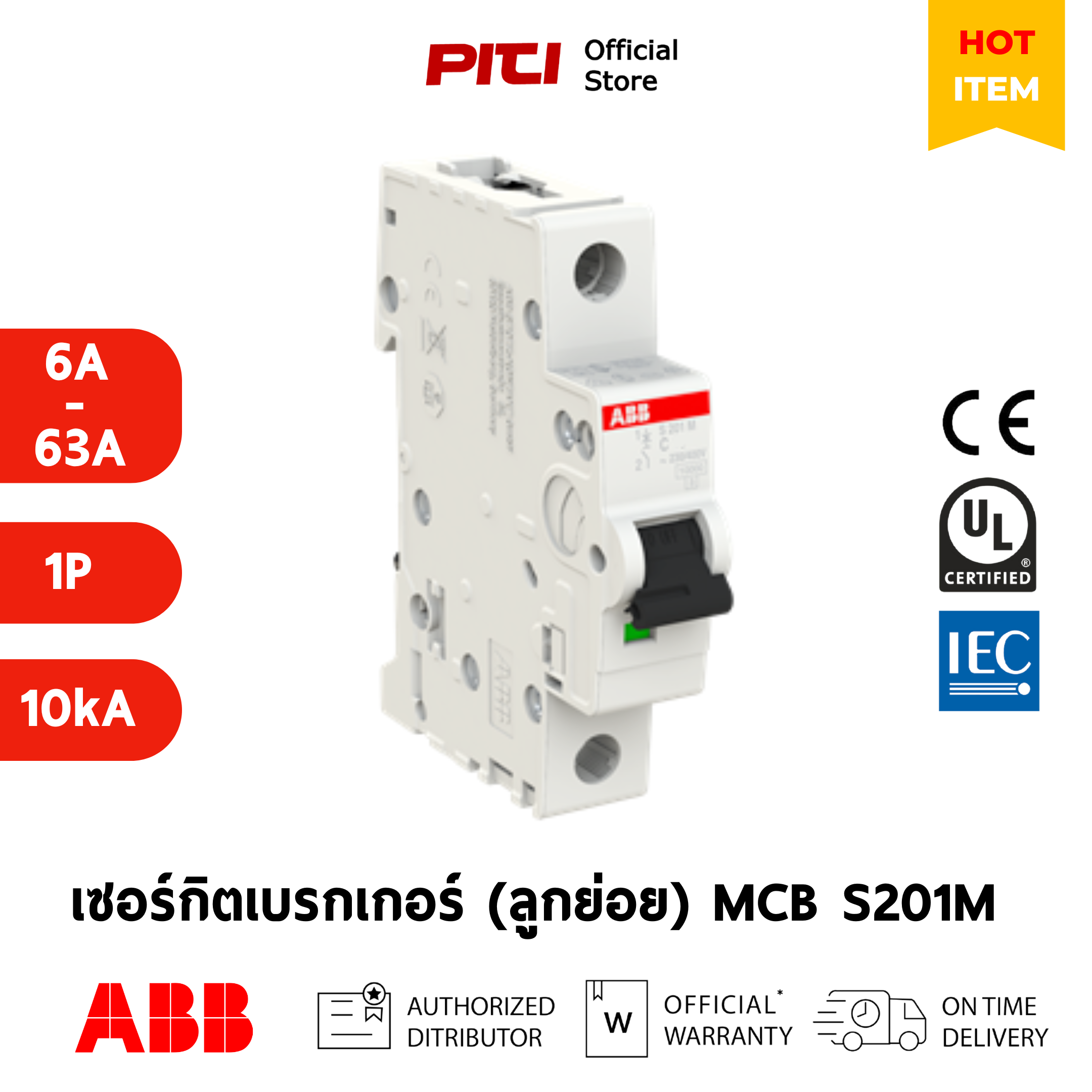

ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB S201M ( 6A – 63A ) 1P 10kA Miniature Circuit Breaker แบบ 1 โพล 230V คืออุปกรณ์สำหรับเปิด-ปิดวงจรไฟฟ้า และตัดวงจรแบบอัติโนมัติเมื่อเกิดกระแสไฟฟ้าเกินพิกัด (Overload) และกระแสไฟฟ้าลัดวรจร (Short circuit) ติดตั้งได้ทั้งในตู้ Consumer Unit, Distribution Board รวมถึงตู้ควบคุมต่างๆ ที่เป็นระบบปีกนก (ราง Din) เหมาะสำหรับเป็น “ลูกย่อย” ในตู้ไฟบ้านหรืออาคาร ติดตั้งง่ายและสามารถเสริมฟังก์ชันด้วยคอนแทคเสริม, ชุดสัญญาณ หรือ RCCB/RCBO ได้ตามต้องการ เหมาะสำหรับใช้ในงานที่เกี่ยวข้องกับไฟฟ้าแรงต่ำ

การทำงาน (Operating / Protection Principles)
1. Thermal trip (Overload protection)
✅ ถ้ามีกระแสเกินที่ไม่ใช่ลัดวงจรอย่างหนัก (เช่น โหลดเกินช่วงยาว) ตัวเบรกเกอร์จะทำงานช้าลงโดยใช้ส่วนที่เป็นแผ่นโลหะหรือบิมเมทัล (bimetallic) เหมือนกับอุณหภูมิสูงขึ้นตามกระแสไฟ แล้วบิด/เคลื่อนตัวจนทำให้วงจรเปิด — วิธีนี้จะป้องกันไม่ให้สายไฟเกินพิกัดร้อนเกินไปจนเกิดอันตราย เช่น ไหม้สายไฟหรือฉนวนเสียหาย

2. Magnetic trip (Short-circuit protection)
✅ เมื่อเกิดไฟลัดวงจร ( หรือภายในเวลาเล็กน้อย 0.003 วินาที ) ส่วนแม่เหล็กภายในจะทำงานทันที (หรือเกือบทันที) เพื่อดึงกลไกให้วงจรเปิดตัดทันที เพื่อลดความเสียหายที่อาจเกิดขึ้นจากกระแสสูง เช่น ความร้อนเฉียบพลันหรือประกายไฟแรง

วิธีการใช้งาน (Installation & Operation)
1. การติดตั้งบนราง DIN
✅ MCB รุ่น S201M เป็นแบบ DIN-rail mounting กว้าง 1 โมดูล (≈17.5 มม.)
✅ ติดตั้งในตู้ Consumer unit / Distribution board / Control panel โดยใช้รางมาตรฐาน 35 มม.
✅ ควรเว้นช่องว่างรอบ ๆ ให้มีการระบายอากาศพอสมควร โดยเฉพาะถ้ามีเบรกเกอร์หลายตัวเรียงกัน

2. การต่อสายไฟ
✅ ใช้สายที่มีหน้าตัดไม่เกิน 25 มม² (สายอ่อนพร้อม ferrule) หรือ ~35 มม² (สายแข็ง)
✅ แนะนำให้บีบ ferrule สำหรับสายอ่อนเพื่อให้แน่นและลดความร้อนที่จุดต่อ
✅ ขันสกรูให้ได้แรงบิดที่ผู้ผลิตแนะนำ (ประมาณ 2 Nm) เพื่อป้องกันการคลายตัว

3. การเปิด–ปิดวงจร
✅ สวิตช์ก้านโยก (toggle) มีตำแหน่ง ON / OFF ใช้ควบคุมวงจรได้เหมือนสวิตช์หลัก
✅ เมื่อเกิด overload หรือ short circuit กลไกจะดีดก้านโยกลง (trip) อัตโนมัติ
✅ หลังตรวจสอบสาเหตุแล้ว สามารถเลื่อนก้านกลับไปที่ตำแหน่ง ON เพื่อรีเซ็ต

4. การต่อระบบทั่วไป (Wiring Integration / Distribution / Consumer)
วงจรแสงสว่าง, เต้ารับ, เครื่องใช้ไฟฟ้าทั่วไป, ชุดคุมโหลดย่อย, มอเตอร์ขนาดเล็ก/ปั๊มน้ำ (เลือกโค้งให้เหมาะ)
⚙️ วงจร ไฟแสงสว่าง (Lighting) เบรกเกอร์แนะนำ S201M C10A
⚙️ วงจร เต้ารับปลั๊ก (Socket) เบรกเกอร์แนะนำ S201M C16A
⚙️ วงจร เครื่องปรับอากาศ เบรกเกอร์แนะนำ S201M C20A
⚙️ โหลด ปลั๊กเครื่องถ่ายเอกสาร / คอมพิวเตอร์ เบรกเกอร์ย่อย (MCB) S201M C16A แยกวงจรเฉพาะอุปกรณ์ที่มีภาระต่อเนื่อง

⚡ การต่อในตู้ Consumer Unit (บ้าน/อาคาร)
สาย Line เข้า → Main MCB → RCCB → Busbar → MCB S201M แต่ละวงจร → โหลด

ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations)
⚠️ อย่าเลือกกระแสเบรกเกอร์ที่สูงเกินไปจนไม่สามารถป้องกันวงจรที่สายไฟมีขนาดเล็กกว่าได้
⚠️ หากใช้ร่วมกับ RCCB / RCBO ให้ต่อ MCB ด้านหลัง RCCB เสมอ
⚠️ สภาวะอุณหภูมิแวดล้อม ถ้าอากาศร้อนมาก ๆ รอบเบรกเกอร์อาจทำให้ทริปเร็วขึ้น (thermal trip) — ต้องเผื่อ safety margin
⚠️ ตรวจสอบว่าคุณลักษณะ “C” เหมาะกับโหลดของคุณหรือไม่
⚠️ ตรวจสอบว่าค่า breaking capacity (10kA) เพียงพอกับสถานการณ์หากเกิด short circuit ในระบบไฟฟ้า

ขนาด (Dimensions)
✅ ความกว้าง (Width): 17.5 มม.
✅ ความสูง (Height): 88 มม.
✅ ความลึก/ความยาว (Depth/Length): 69 มม.
✅ น้ำหนัก (Weight) : 0.125 กก.

ข้อมูลทางเทคนิค (Technical Specifications)
✅ รุ่น : ABB MCB S201M (6A-63A) 1P 10kA Miniature Circuit Breaker
✅ กระแสใช้งาน (Rated Current, In) : ( 6A – 63A )
✅ ประเภท (Poles) : 1-Pole (1P)
✅ ความสามารถตัดวงจร (Breaking Capacity, Icn) : 10kA (230–400VAC)
✅ แรงดันไฟฟ้าที่ทำงาน (Rated Operational Voltage) : 230 / 400 VAC (ขึ้นอยู่กับระบบ)
✅ วิธีการติดตั้ง : ติดตั้งบนราง DIN-rail 35 มม. ภายในตู้ Consumer Unit (CU) หรือ Distribution Board (DB)

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices)
⚙️ อุปกรณ์ Consumer Unit / Distribution Board → หน้าที่ ติดตั้งรวม MCB หลายตัวในตู้เดียว → รุ่นที่เข้ากันได้ ABB MISTRAL65 / PSC Series
⚙️ อุปกรณ์ RCCB (Residual Current Circuit Breaker) → หน้าที่ ป้องกันไฟดูด, กระแสรั่ว → รุ่นที่เข้ากันได้ ABB FH202 / FH204
⚙️ อุปกรณ์ RCBO (MCB + RCD รวมกัน) → หน้าที่ ป้องกันทั้งกระแสเกินและไฟดูดในตัวเดียว → รุ่นที่เข้ากันได้ ABB DS201 / DS203
⚙️ อุปกรณ์ Contactor → หน้าที่ ควบคุมโหลดมอเตอร์/ระบบอัตโนมัติ → รุ่นที่เข้ากันได้ ABB AF09 – AF38
⚙️ อุปกรณ์ Overload Relay หน้าที่ ป้องกันโอเวอร์โหลดเฉพาะมอเตอร์ → รุ่นที่เข้ากันได้ ABB TF42 / TF65
⚙️ อุปกรณ์ Surge Protection Device (SPD) → หน้าที่ ป้องกันแรงดันกระชากจากฟ้าผ่า → รุ่นที่เข้ากันได้ ABB OVR T2 3P
