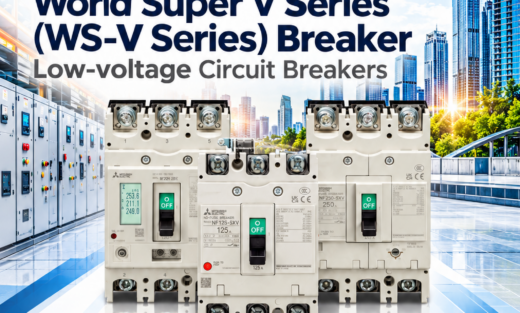

Mitsubishi Electric Catalog: MCCB / MDU Breaker – WS-V Series และ W&WS Series Low-voltage Circuit Breakers โดยอ้างอิงข้อมูลจากเอกสารและเว็บไซต์ Mitsubishi Electric โดยตรงครับ

5

1. ภาพรวมของ Mitsubishi Low-voltage Circuit Breakers

MCCB (Molded Case Circuit Breaker) คือเบรกเกอร์ชนิดตัวเรือนแบบ Molded Case ที่ใช้สำหรับ ป้องกันวงจรไฟฟ้าแรงดันต่ำ โดยสามารถตัดวงจรอัตโนมัติเมื่อเกิด กระแสเกิน (Overload) หรือ กระแสลัดวงจร (Short Circuit) เพื่อช่วยป้องกันสายไฟ อุปกรณ์ไฟฟ้า และระบบจ่ายไฟ

Mitsubishi Electric มีผลิตภัณฑ์ Low-voltage Circuit Breakers หลายตระกูล โดย WS-V Series เป็นกลุ่มผลิตภัณฑ์รุ่นใหม่ของ Mitsubishi และมีการปรับปรุงด้านขนาด การตัดกระแสลัดวงจร และมาตรฐานสำหรับการใช้งานในหลายประเทศ

2. Mitsubishi WS-V Series คืออะไร?

WS-V Series (World Super V Series) เป็นกลุ่ม Low-voltage Circuit Breakers ของ Mitsubishi Electric ที่ออกแบบสำหรับงานป้องกันระบบไฟฟ้าแรงดันต่ำ โดยมีทั้ง

• MCCB
• ELCB
• Motor Protection Breaker
• UL Listed Circuit Breaker
• MDU Breaker
• DC Circuit Breaker
• Miniature Circuit Breaker และผลิตภัณฑ์ที่เกี่ยวข้อง

เอกสาร WS-V ฉบับล่าสุดที่ Mitsubishi ระบุในหน้าดาวน์โหลดคือ Y-0720K 2603 ซึ่งเผยแพร่ในเดือนมีนาคม 2026

3. จุดเด่นของ WS-V Series

3.1 ขนาดกะทัดรัด

WS-V Series ได้รับการออกแบบให้มีขนาดกะทัดรัด โดย Mitsubishi ระบุว่ารุ่นบางกลุ่มสามารถทำขนาด 32/63AF ที่ความกว้าง 54 mm ช่วยประหยัดพื้นที่ในตู้ไฟและแผงควบคุม

เหมาะกับ

• ตู้ MDB
• ตู้ Distribution Board
• ตู้ Control Panel
• เครื่องจักร
• ระบบ Automation
• ระบบจ่ายไฟในโรงงาน

3.2 ความสามารถในการตัดกระแสลัดวงจรสูง

WS-V Series มีการแบ่งระดับสมรรถนะของ MCCB เพื่อให้เลือกใช้งานตามระดับกระแสลัดวงจรของระบบ เช่น

การเลือก Class ต้องพิจารณาร่วมกับ Icu / Ics, Voltage และกระแสลัดวงจรที่คาดว่าจะเกิดในระบบ

4. MCCB รุ่น NF ของ Mitsubishi

สำหรับ MCCB ใน WS-V Series ตัวอักษร NF ใช้สำหรับกลุ่ม Molded Case Circuit Breakers

หน้าที่หลักคือ

ป้องกัน

• Overload
• Short Circuit
• สายไฟและตัวนำ
• อุปกรณ์ไฟฟ้า
• ระบบจ่ายไฟ

และสามารถใช้เป็นอุปกรณ์ เปิด-ปิดวงจร ได้ด้วย

ตัวอย่างโครงสร้างการใช้งาน:

แหล่งจ่ายไฟ → MCCB → Busbar → MCB/โหลด → อุปกรณ์ไฟฟ้า

5. MDU Breaker คืออะไร?

ส่วนที่น่าสนใจของ Catalog นี้คือ MDU Breaker

MDU = Measuring Display Unit

เป็น MCCB ที่รวมอุปกรณ์วัดและแสดงค่าทางไฟฟ้าเข้าไปในตัวเบรกเกอร์ ทำให้สามารถใช้เบรกเกอร์เป็นทั้ง

อุปกรณ์ป้องกันวงจร + อุปกรณ์ตรวจวัดไฟฟ้า

Mitsubishi ระบุว่า MDU สามารถใช้สำหรับ วัด แสดงผล และส่งต่อข้อมูลของวงจรไฟฟ้า เพื่อช่วยในการจัดการพลังงานและตรวจสอบระบบ

6. MDU Breaker ทำอะไรได้บ้าง?

ระบบ MDU สามารถใช้สำหรับติดตามข้อมูลของวงจร เช่น

• กระแสไฟฟ้า
• แรงดันไฟฟ้า
• กำลังไฟฟ้า
• พลังงานไฟฟ้า
• ค่าที่เกี่ยวข้องกับระบบไฟฟ้า
• สถานะของวงจร
• ข้อมูลเหตุการณ์ผิดปกติ

จุดสำคัญคือข้อมูลสามารถนำไปใช้กับระบบ Energy Management และระบบตรวจสอบไฟฟ้าของโรงงานได้

ดังนั้น MDU จึงเหมาะกับอาคารหรือโรงงานที่ต้องการทำ

Energy Monitoring / Energy Management / Power Monitoring

7. ข้อดีของ MDU Breaker

ลดพื้นที่ติดตั้ง

โดยทั่วไป หากต้องการวัดกระแสและพลังงาน อาจต้องติดตั้ง

MCCB + CT + Meter + อุปกรณ์สื่อสาร

แต่ MDU Breaker รวมฟังก์ชันการวัดไว้กับ Breaker ทำให้ช่วยลดพื้นที่และลดงานติดตั้ง

ลดงานเดินสาย

การรวมฟังก์ชันวัดไว้กับ Breaker ช่วยลดจำนวนอุปกรณ์และงานติดตั้งที่เกี่ยวข้อง

ตรวจสอบระบบไฟฟ้า

สามารถนำข้อมูลไปใช้ติดตามโหลดและตรวจสอบความผิดปกติของวงจร

สนับสนุนการประหยัดพลังงาน

ข้อมูลการใช้ไฟฟ้าสามารถนำไปวิเคราะห์เพื่อหาโหลดที่ใช้พลังงานสูงหรือช่วงเวลาที่มีการใช้พลังงานมาก

8. MDU กับการป้องกันระบบ

จุดสำคัญคือ MDU ไม่ได้มาแทนที่หน้าที่ของ MCCB

MCCB ยังคงทำหน้าที่หลักในการ

Overload Protection + Short Circuit Protection

ส่วน MDU ทำหน้าที่เพิ่มเติมด้าน

Measurement + Display + Communication/Data

จึงสามารถมองภาพง่าย ๆ ได้ว่า

MCCB = ป้องกันระบบ
MDU = ตรวจวัดและจัดการข้อมูลระบบ

9. W&WS Series คืออะไร?

W&WS Series เป็นอีกกลุ่มหนึ่งของ Mitsubishi Low-voltage Circuit Breakers ซึ่งเป็นผลิตภัณฑ์รุ่นก่อนหน้า/รุ่นที่เกี่ยวข้องกับตระกูล WS โดยพบการใช้งานในระบบจ่ายไฟและงานเฉพาะ เช่น งาน Marine/Shipboard ด้วย

ในประวัติผลิตภัณฑ์ของ Mitsubishi มีการระบุว่า

• W&WS Series เริ่มตั้งแต่ประมาณปี 2005
• WS-V Series เริ่มประมาณปี 2010

ดังนั้นเมื่อต้องดู Catalog เก่า จะพบชื่อ W&WS Series อยู่ร่วมกับประวัติของผลิตภัณฑ์ Low-voltage Circuit Breaker ของ Mitsubishi

10. เปรียบเทียบ WS-V กับ W&WS

หมายเหตุ: การเลือกใช้งานจริงควรตรวจสอบรุ่นและสถานะการจำหน่ายในประเทศ เนื่องจาก Mitsubishi ระบุว่าผลิตภัณฑ์บางรุ่นมีความแตกต่างตามภูมิภาค

11. มาตรฐานที่เกี่ยวข้อง

WS-V Series มีผลิตภัณฑ์ที่รองรับมาตรฐานหลายรูปแบบ รวมถึงผลิตภัณฑ์สำหรับมาตรฐาน UL 489 ด้วย

ตัวอย่างรุ่นที่ Mitsubishi แสดงในกลุ่ม UL 489 ได้แก่

• NF/NV50-SVFU
• NF/NV100-CVFU
• NF/NV125-SVU
• NF/NV125-HVU
• NF/NV250-CVU
• NF/NV250-SVU
• NF/NV250-HVU

บางรุ่นถูกออกแบบให้มีความกว้างเพียง 54 mm และรองรับการติดตั้งกับราง IEC 35 mm ตามเงื่อนไขของรุ่นนั้น ๆ

12. การเลือก MCCB ต้องดูอะไรบ้าง?

ในการเลือก Mitsubishi MCCB ไม่ควรเลือกจากค่า Ampere อย่างเดียว แต่ควรพิจารณาอย่างน้อยดังนี้

① Rated Current (In)

เช่น

100A, 160A, 250A, 400A, 630A

ต้องสัมพันธ์กับกระแสใช้งานจริงและขนาดสายไฟ

② Rated Voltage (Ue)

ต้องเลือกให้เหมาะกับแรงดันของระบบ เช่น

• AC 220V
• AC 380V
• AC 400V
• AC 415V
• AC 480V

โดยต้องดูค่าที่รองรับของรุ่นนั้นโดยเฉพาะ

③ Breaking Capacity

เช่น

Icu / Ics

เป็นค่าที่สำคัญมากในการเลือก MCCB เพราะต้องสามารถตัดกระแสลัดวงจรที่เกิดขึ้นในจุดติดตั้งได้อย่างปลอดภัย

④ Number of Poles

เช่น

• 2P
• 3P
• 4P

⑤ Trip Characteristic / Trip Unit

ต้องเลือกให้เหมาะกับลักษณะโหลด เช่น

• Lighting
• General Load
• Motor
• Transformer
• Inverter
• Industrial Load

Mitsubishi มีหัวข้อการเลือก MCCB สำหรับโหลดประเภทต่าง ๆ โดยเฉพาะใน Catalog WS-V

13. ตัวอย่างการนำไปใช้งาน

ระบบ MDB

Main Incomer → MCCB → Busbar → Feeder MCCB

เหมาะสำหรับระบบจ่ายไฟของโรงงานและอาคาร

ระบบ Motor

MCCB → Contactor → Overload Relay → Motor

MCCB ทำหน้าที่ป้องกันวงจรต้นทาง ส่วน Contactor และ Overload Relay ทำหน้าที่ควบคุมและป้องกันมอเตอร์ตามลำดับ

ระบบ Energy Monitoring

MDU MCCB → Load → Energy Monitoring System

สามารถใช้ข้อมูลจาก MDU เพื่อดูการใช้พลังงานของแต่ละ Feeder

14. จุดเด่นของ Mitsubishi WS-V Series โดยสรุป

Mitsubishi WS-V Series มีแนวคิดสำคัญอยู่ที่

Compact + High Breaking Performance + Flexible Application + Energy Monitoring

โดยเฉพาะ MDU Breaker จะเพิ่มความสามารถจาก MCCB ทั่วไปให้สามารถใช้เป็นส่วนหนึ่งของระบบ ตรวจวัดและบริหารจัดการพลังงาน ได้

และ Mitsubishi ได้อัปเดต Catalog WS-V Series ล่าสุดในเดือนมีนาคม 2026 เป็นเอกสาร Y-0720K 2603 ดังนั้นหากนำข้อมูลไปทำเว็บไซต์หรือจัดทำเอกสารสินค้า แนะนำให้ยึด Catalog รุ่นล่าสุดเป็นหลัก

สำหรับเว็บไซต์ขายสินค้า สามารถจัดกลุ่ม Catalog นี้เป็น 4 หมวดหลักได้ดังนี้:

1. MCCB – NF Series
2. ELCB – NV Series
3. MDU Breaker – MCCB with Measuring Display Unit
4. Special / Application-specific Low-voltage Circuit Breakers
