BCC (Bangkok Cable) รุ่น THW หรือ 60227 IEC 01 โดยผมอ้างอิงข้อมูลทางเทคนิคของ BCC โดยตรง เพื่อให้สามารถนำไปใช้ทำรายละเอียดสินค้าในเว็บไซต์ได้ครับ

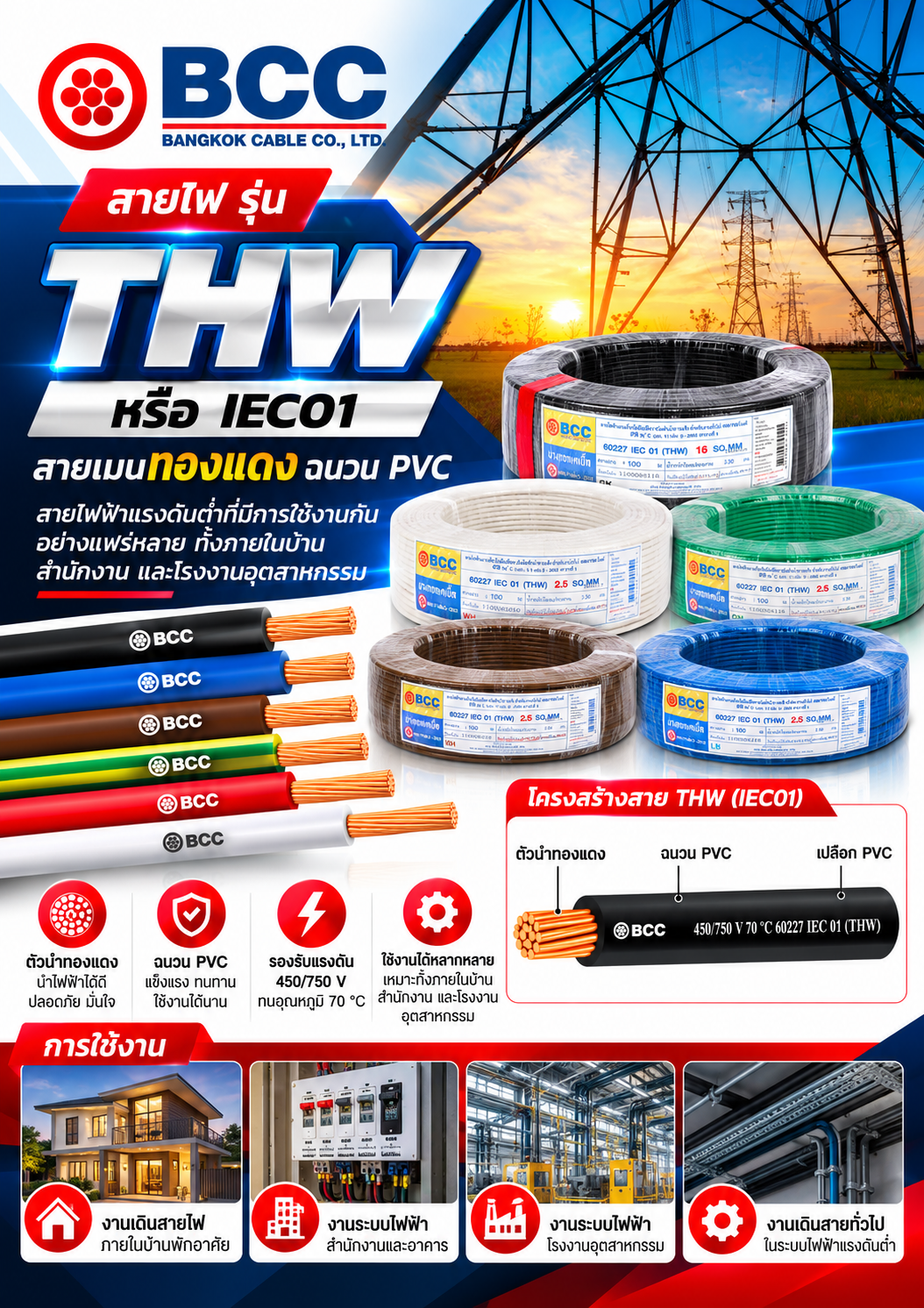

BCC สายไฟ THW / 60227 IEC 01

BCC THW หรือ 60227 IEC 01 เป็นสายไฟฟ้าแรงดันต่ำชนิด สายเดี่ยวไม่มีเปลือก (Single-Core Non-Sheathed Cable) ใช้ ตัวนำทองแดงอบอ่อน (Annealed Copper) หุ้มด้วยฉนวน PVC (Polyvinyl Chloride) เหมาะสำหรับงานเดินสายไฟฟ้าทั่วไป โดยเฉพาะการเดินสายใน ท่อร้อยสาย (Raceway/Conduit) ภายในอาคาร บ้านพักอาศัย สำนักงาน และโรงงานอุตสาหกรรม

หมายเหตุ: แม้ผู้ใช้งานทั่วไปจะเรียก THW ว่า “สายเมนทองแดง” แต่ในทางเทคนิค THW สามารถใช้ได้ทั้งเป็นสายวงจรย่อยและสายเมน ขึ้นอยู่กับขนาดสาย วิธีติดตั้ง และกระแสโหลดที่ออกแบบไว้

🔌 1. โครงสร้างของสาย THW

สาย BCC THW มีโครงสร้างหลัก 2 ส่วน

1. ตัวนำ (Conductor)

ใช้ ทองแดงอบอ่อน (Annealed Copper) ซึ่งมีค่าการนำไฟฟ้าที่ดี โดย BCC มีทั้ง

• Solid Conductor – ตัวนำเส้นเดี่ยว
• Circular Stranded Conductor – ตัวนำตีเกลียวแบบกลม

การเลือกแบบ Solid หรือ Stranded จะสัมพันธ์กับขนาดสายและรูปแบบผลิตภัณฑ์ที่ต้องการใช้งาน

2. ฉนวน (Insulation)

หุ้มด้วย PVC (Polyvinyl Chloride) โดยมีสีให้เลือก เช่น

• ดำ (Black)
• ฟ้าอ่อน (Light Blue)
• น้ำตาล (Brown)
• เทา (Grey)
• เขียว/เหลือง (Green/Yellow)
• และสีอื่นตามผลิตภัณฑ์

สีของฉนวนช่วยให้สามารถแยกหน้าที่ของสาย เช่น Line, Neutral และ Ground ได้สะดวกในการติดตั้ง

⚡ 2. คุณสมบัติทางไฟฟ้า

ข้อมูลข้างต้นเป็นค่าที่ระบุใน Technical Data ของ BCC สำหรับสาย 60227 IEC 01 (THW)

📏 3. ขนาดสาย THW

BCC มีสาย THW ตั้งแต่ประมาณ 1.5–400 mm² ทำให้สามารถใช้งานได้ตั้งแต่วงจรไฟฟ้าขนาดเล็ก ไปจนถึงระบบจ่ายกำลังไฟฟ้าขนาดใหญ่

ตัวอย่างขนาดที่มี ได้แก่

หมายเหตุ: ตารางข้างต้นเป็นเพียงตัวอย่างลักษณะการใช้งาน ไม่ใช่การกำหนดว่าขนาดนั้นต้องใช้กับโหลดประเภทใดโดยตายตัว การเลือกขนาดจริงต้องพิจารณากระแสโหลด วิธีติดตั้ง อุณหภูมิ การรวมกลุ่มสาย และแรงดันตกด้วย

🏠 4. การใช้งาน

BCC ระบุ THW สำหรับ งานใช้งานทั่วไป (General Purpose) และสามารถติดตั้งใน Raceway โดยต้องป้องกันไม่ให้น้ำเข้า Raceway

จึงสามารถพบการใช้งานในสถานที่ต่าง ๆ เช่น

🏠 บ้านพักอาศัย

• วงจรแสงสว่าง
• วงจรเต้ารับ
• เครื่องใช้ไฟฟ้า
• สายป้อนจากตู้ไฟ
• ระบบไฟฟ้าภายในบ้าน

🏢 สำนักงานและอาคาร

• ระบบ Lighting
• Power Outlet
• Distribution Board
• Consumer Unit
• สาย Feeder
• ระบบไฟฟ้าภายในอาคาร

🏭 โรงงานอุตสาหกรรม

• ระบบจ่ายไฟฟ้า
• ตู้ MDB
• ตู้ DB
• Control Panel
• สาย Feeder
• ระบบไฟฟ้าสำหรับเครื่องจักร

🔧 5. วิธีการติดตั้ง

จุดเด่นของ THW คือเป็นสายเดี่ยว จึงสามารถนำหลายเส้นมาจัดรวมเป็นวงจร เช่น

ระบบ 1 เฟส

L + N + G

หรือ

ระบบ 3 เฟส

L1 + L2 + L3 + N + G

โดยนำสายแต่ละเส้นเดินผ่าน Conduit / Raceway ตามวิธีการติดตั้งที่ออกแบบไว้

BCC ระบุว่า THW สามารถใช้สำหรับการติดตั้งใน Raceway และต้องมีการป้องกันน้ำเข้าสู่ Raceway

⚠️ 6. ข้อจำกัดในการใช้งาน

จุดนี้สำคัญสำหรับการเลือกสายครับ

BCC ระบุว่า ไม่ควรติดตั้ง THW ในท่อหรือ Duct ที่ฝังดิน และไม่ควรฝังดินโดยตรง (Direct Burial)

ดังนั้นควรแยกให้ชัดเจนว่า

หากต้องการสายสำหรับ ฝังดิน / เดินภายนอกอาคาร / งานที่มีความชื้นสูง ควรเลือกชนิดสายที่ออกแบบมาสำหรับสภาพการติดตั้งนั้นโดยเฉพาะ

🟢 7. สีของสาย THW

BCC มีสีฉนวนหลายสี ทำให้สามารถกำหนดหน้าที่ของสายได้ง่าย เช่น

การกำหนดสีจริงควรเป็นไปตามมาตรฐานและแบบไฟฟ้าของระบบนั้น ๆ ไม่ควรเลือกจากสีเพียงอย่างเดียว

🔄 THW กับ THW-A ต่างกันอย่างไร?

เนื่องจาก BCC มีทั้งสองรุ่น จึงควรแยกให้ชัดเจนครับ

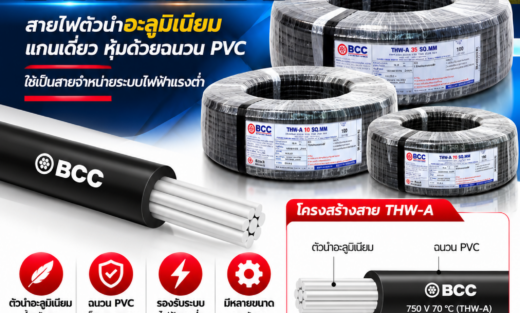

BCC ระบุว่า THW ใช้ตัวนำทองแดง ขนาด 1.5–400 mm² และนิยมใช้เดินร้อยท่อ/เดินทั่วไป ขณะที่ THW-A ใช้ตัวนำอะลูมิเนียม ขนาด 10–500 mm² และนิยมใช้เป็นสายเมนจากเสาไฟฟ้าเข้าบ้านหรือระบบจำหน่ายแบบเดินลอย

⭐ จุดเด่นของ BCC THW / 60227 IEC 01

• ตัวนำ ทองแดงอบอ่อน (Annealed Copper)
• มีทั้ง Solid และ Stranded
• ฉนวน PVC
• รองรับแรงดัน 450/750 V
• ทนอุณหภูมิตัวนำสูงสุด 70°C
• แรงดันทดสอบ 2,500 V AC
• มีหลายสีให้เลือก
• มีขนาดประมาณ 1.5–400 mm²
• เหมาะกับงานไฟฟ้าแรงดันต่ำทั่วไป
• เหมาะสำหรับบ้าน สำนักงาน อาคาร และโรงงาน
• สามารถติดตั้งใน Conduit / Raceway
• ผลิตตามมาตรฐาน TIS 11 Part 3-2553

📌 สรุปสำหรับใช้บนเว็บไซต์

BCC THW หรือ 60227 IEC 01 เป็นสายไฟฟ้าแรงดันต่ำชนิดสายเดี่ยวไม่มีเปลือก (Single-Core Non-Sheathed Cable) ผลิตด้วยตัวนำทองแดงอบอ่อน (Annealed Copper) แบบ Solid หรือ Circular Stranded หุ้มฉนวน PVC รองรับแรงดัน 450/750 V และอุณหภูมิตัวนำสูงสุด 70°C ตามมาตรฐาน TIS 11 Part 3-2553 เหมาะสำหรับงานเดินสายไฟฟ้าทั่วไปภายในบ้านพักอาศัย สำนักงาน อาคาร และโรงงานอุตสาหกรรม โดยสามารถติดตั้งภายในท่อร้อยสายหรือ Raceway ที่เหมาะสม ทั้งนี้ไม่ควรใช้สำหรับการฝังดินโดยตรงหรือการติดตั้งใน Duct ที่ฝังดิน
