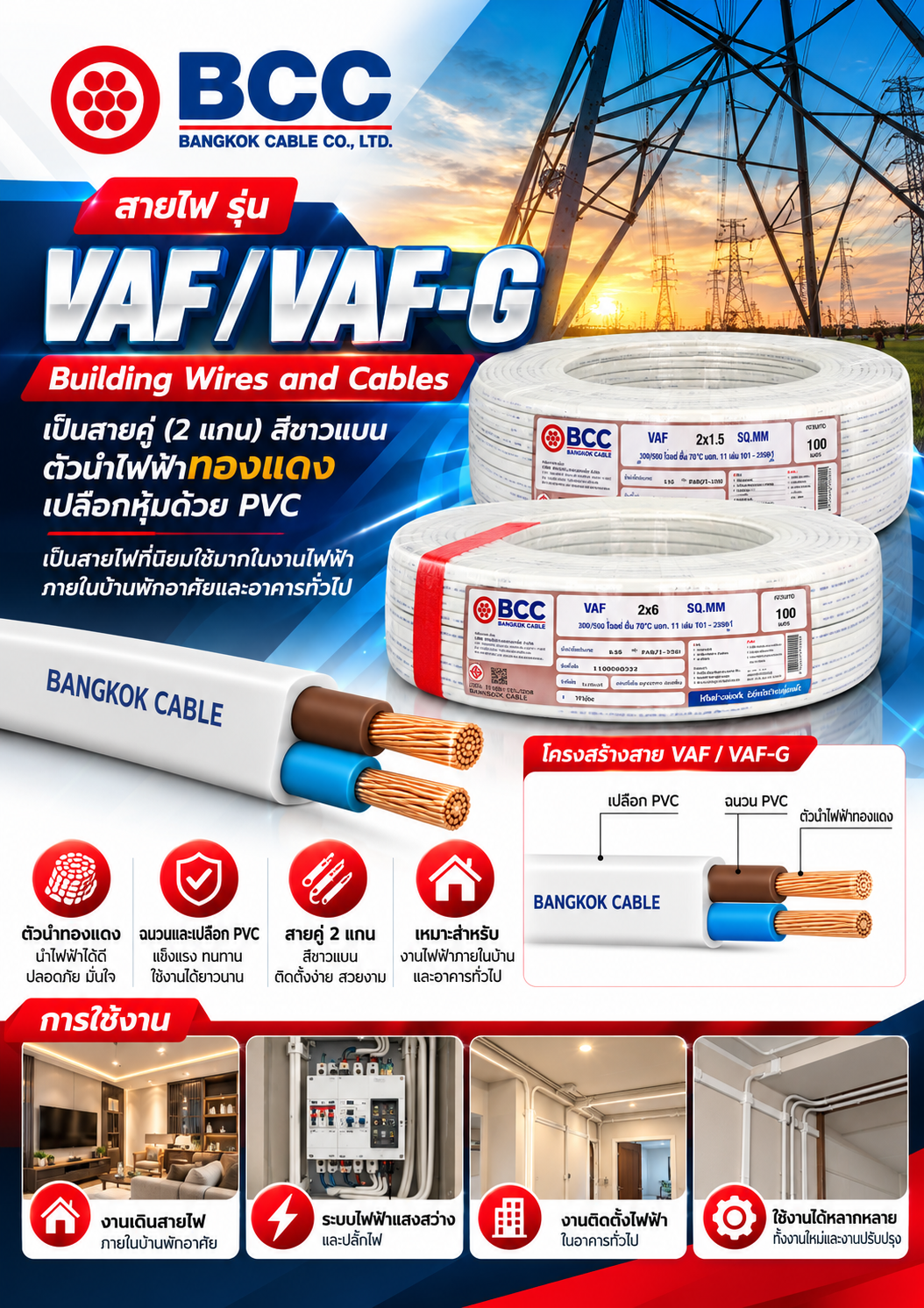

BCC สายไฟ รุ่น VAF / VAF-G เป็นสายคู่ (2 แกน) สีขาวแบน ตัวนำไฟฟ้าทองแดง เปลือกหุ้มด้วย PVC สีขาว เป็นสายไฟที่นิยมใช้มากในงานไฟฟ้าภายใน

BCC (Bangkok Cable) รุ่น VAF / VAF-G เป็นสายไฟที่นิยมใช้มากในงานไฟฟ้าภายในบ้านพักอาศัยและอาคารทั่วไป โดยมีลักษณะเป็น สายแบนหุ้มฉนวนและเปลือก PVC สีขาว เหมาะกับงานเดินสายลอยหรือเดินในช่องเดินสายครับ

🔌 BCC VAF / VAF-G คืออะไร?

VAF คือสายไฟฟ้าแรงดันต่ำชนิด สายแบน 2 แกน (2 Cores) ตัวนำเป็น ทองแดงอบอ่อน (Annealed Copper) แต่ละแกนหุ้มฉนวน PVC และมีเปลือกหุ้มด้านนอกเป็น PVC สีขาวอีกชั้นหนึ่ง

ส่วน VAF-G มีโครงสร้างพื้นฐานเหมือน VAF แต่เพิ่ม สายดิน (Ground) เข้ามาอีก 1 แกน จึงมีตัวนำรวม 3 แกน โดยทั่วไปสีของตัวนำคือ ฟ้า/น้ำตาล สำหรับวงจร และ เขียว/เหลือง สำหรับสายดิน

เปรียบเทียบ VAF กับ VAF-G

🧱 โครงสร้างของสาย

สาย BCC VAF/VAF-G ประกอบด้วยส่วนสำคัญ 3 ส่วน

1. ตัวนำ (Conductor)
ผลิตจาก ทองแดงอบอ่อน (Annealed Copper) ซึ่งมีคุณสมบัตินำกระแสไฟฟ้าได้ดี โดยขึ้นอยู่กับขนาดสาย ตัวนำอาจเป็นแบบ Solid หรือ Stranded

2. ฉนวน (Insulation)
หุ้มตัวนำด้วย PVC (Polyvinyl Chloride) เพื่อแยกตัวนำแต่ละเส้นออกจากกันและป้องกันการสัมผัสกันโดยตรง

3. เปลือกหุ้ม (Sheath)
ภายนอกหุ้มด้วย PVC สีขาว ช่วยป้องกันฉนวนภายในจากการใช้งานและช่วยให้สายมีโครงสร้างเป็นสายแบน

เพิ่มในรายการโปรด

เพิ่มในรายการโปรด

เพิ่มในรายการโปรด

5

⚡ คุณสมบัติทางไฟฟ้า

ข้อมูลหลักของ BCC VAF/VAF-G ได้แก่

• Rated Voltage: 300/500 V

• Maximum Conductor Temperature: 70°C

• AC Test Voltage: 2,000 V

• Conductor: Annealed Copper

• Insulation: PVC

• Outer Sheath: PVC สีขาว

• ประเภท: Flat Cable

• มาตรฐาน: มอก. 11 เล่ม 101-2559 สำหรับข้อมูลรุ่นตามมาตรฐานปัจจุบันที่อ้างอิงในเอกสาร/แหล่งข้อมูลที่พบ

📏 ขนาดสาย

กลุ่ม VAF/VAF-G มีขนาดให้เลือกตั้งแต่ประมาณ 1–16 mm² โดยขนาดที่พบใช้งานทั่วไป เช่น

• 2 × 1 mm²

• 2 × 1.5 mm²

• 2 × 2.5 mm²

• 2 × 4 mm²

• 2 × 6 mm²

• 2 × 10 mm²

• 2 × 16 mm²

สำหรับ VAF-G จะเขียนขนาดในลักษณะ เช่น

2 × 2.5/2.5 mm²

หมายถึงตัวนำสำหรับวงจร 2 แกน ขนาด 2.5 mm² และมีสายดินขนาด 2.5 mm² โดยสินค้าจริงของ BCC มีตัวอย่างขนาดดังกล่าวจำหน่ายเป็นสาย 3 แกน

🏠 การใช้งาน BCC VAF

VAF เหมาะสำหรับงานเดินสายไฟฟ้าภายในอาคาร เช่น

• บ้านพักอาศัย

• อาคารพาณิชย์

• สำนักงาน

• ห้องพัก

• ร้านค้า

• งานระบบไฟฟ้าทั่วไป

• วงจรแสงสว่าง

• วงจรเต้ารับ

• การเดินสายไปยังอุปกรณ์ไฟฟ้าทั่วไป

ลักษณะการติดตั้งที่เหมาะสมคือ เดินเกาะผนัง (Surface Wiring) หรือ เดินในช่องเดินสาย (Raceway)

🟢 VAF-G เหมาะกับงานอะไร?

VAF-G เหมาะกับอุปกรณ์ที่ต้องการ สายดิน (Grounding) เช่น

• เต้ารับแบบมีสายดิน

• เครื่องปรับอากาศ

• ปั๊มน้ำ

• เครื่องทำน้ำอุ่น

• เครื่องใช้ไฟฟ้าที่มีโครงโลหะ

• อุปกรณ์ไฟฟ้าที่ต้องต่อสายดิน

ตัวอย่างเช่น VAF-G 2×4/4 mm² สามารถใช้เป็นสายสำหรับวงจรที่ต้องการสายดิน โดยมีสายดินรวมอยู่ภายในสายเดียวกัน

⚠️ ข้อจำกัดในการติดตั้ง

จุดสำคัญของสาย VAF/VAF-G คือ ไม่ใช่สายสำหรับทุกวิธีการติดตั้ง

❌ ไม่ควรร้อยในท่อร้อยสาย (Conduit)
❌ ห้ามฝังดินโดยตรง (Direct Burial)
❌ ไม่ควรนำไปใช้ในบริเวณที่มีสภาพแวดล้อมไม่เหมาะสมกับสายชนิดนี้

การใช้งานหลักคือ เดินลอยบนผนัง หรือเดินในช่องเดินสาย (Raceway) ตามข้อกำหนดการติดตั้งที่เหมาะสม

🔎 VAF กับ VAF-G เลือกอย่างไร?

เลือก VAF
หากวงจรนั้นไม่ต้องมีสายดินรวมอยู่ในสาย เช่น งานวงจรไฟฟ้าทั่วไปบางประเภท

เลือก VAF-G
หากอุปกรณ์ต้องการระบบสายดิน เช่น เต้ารับ 3 ขา เครื่องทำน้ำอุ่น ปั๊มน้ำ หรือเครื่องใช้ไฟฟ้าที่มีโครงโลหะ

หมายเหตุ: การเลือกขนาดสาย เช่น 1.5, 2.5, 4, 6 mm² ควรพิจารณาจากกระแสโหลด วิธีติดตั้ง ความยาวสาย การรวมกลุ่มของสาย และขนาดอุปกรณ์ป้องกัน (MCB/RCBO) ไม่ควรเลือกจากกำลังวัตต์เพียงอย่างเดียว

📌 สรุปสำหรับใช้ทำรายละเอียดสินค้าเว็บไซต์

BCC VAF / VAF-G เป็นสายไฟฟ้าแรงดันต่ำชนิด Flat Cable ตัวนำทองแดง หุ้มฉนวนและเปลือก PVC สีขาว รองรับแรงดัน 300/500 V และอุณหภูมิตัวนำสูงสุด 70°C เหมาะสำหรับงานเดินสายไฟภายในบ้านพักอาศัย อาคาร สำนักงาน และงานไฟฟ้าทั่วไป โดยสามารถเลือก VAF แบบ 2 แกน สำหรับวงจรทั่วไป หรือ VAF-G แบบ 2 แกนพร้อมสายดิน สำหรับวงจรที่ต้องการระบบ Grounding ทั้งนี้เหมาะสำหรับการเดินเกาะผนังหรือเดินในช่องเดินสาย และไม่เหมาะสำหรับการร้อยท่อหรือฝังดินโดยตรง
